В области промышленных клапанов технология нулевой утечки всегда была достигнута целью, особенно при работе с опасными средствами массовой информации или условиями труда с высокими требованиями. Металлическое герметизация шариковых клапанов и мягкого герметизации затвольных клапанов представляют собой два распространенных метода герметизации, и существует много различий в их производительности, применении применения и стандартных требованиях. Основываясь на стандарте BS 6364, в этой статье будет проведен подробный сравнительный анализ этих двух технологий герметизации, чтобы помочь практикам лучше выбрать подходящие типы клапанов.
I. Основные принципы металлического герметизации шариковых клапанов и мягкого герметиза

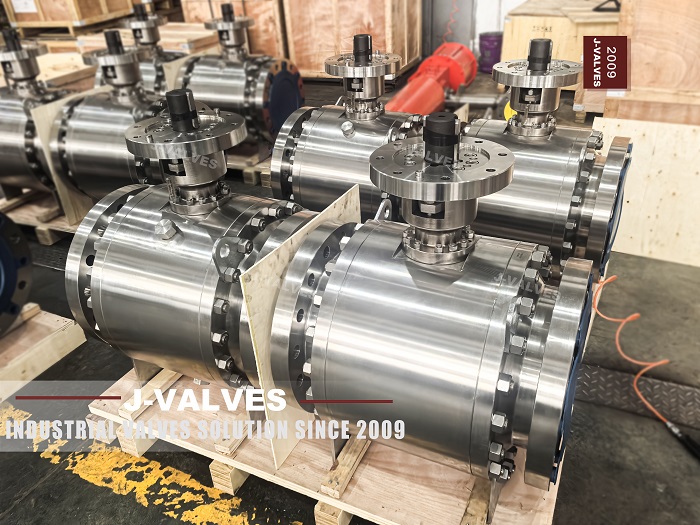

(1) Металлическое герметизация шариковых клапанов с витринами.
Металлическое герметизация шариковых клапанов Trunnion достигается через близкий контакт между металлическим сиденьем и шариком. Этот метод герметизации обычно принимает металлическую конструкцию с жестким уплотнением и может поддерживать хорошие характеристики герметизации в суровых условиях труда, таких как высокая температура, высокое давление и те, которые содержат частицы. Металлические шариковые клапаны с заполненными металлами, как правило, подходят для частых открытий и закрытия и имеют чрезвычайно высокие требования к уплотнению, например, в нефтяной, химической и природной газовой промышленности.
(2) Мягкое уплотнение затвора.
Мягкое герметизация затворных клапанов достигается через близкую посадку между герметизированным кольцом из мягких материалов (таких как PTFE, нейлон и т. Д.) И сиденье затвора или клапана. Преимущество мягких загибающих клапанов заключается в их превосходной производительности запечатывания с чрезвычайно низкой скоростью утечки, что может даже достигать нулевой утечки. Этот метод герметизации обычно подходит для условий работы с чистой средой и более низкими температурами, такими как вода, пара и некоторые химические реагенты.
II Требования стандарта BS 6364 для двух технологий герметизации
BS 6364 является международным стандартом для криогенных клапанов. Он выдвигает строгие требования к таким аспектам, как производительность герметизации, конструктивная конструкция, выбор материалов и методы тестирования клапанов. Ниже приведен сравнительный анализ металлического герметизации шариковых клапанов и мягкого герметизации затворных клапанов в соответствии со стандартом BS 6364:
(1) Сравнение производительности герметизации
Предметы | Металлическое герметизация шариковых клапанов | Мягкая герметизация затворных клапанов |
Утечка класса | Обычно соответствует ISO 5208 классу D, позволяя очень небольшому количеству утечки | Может достичь ISO 5208 класса A, утечки нуля или близко к нулевой утечке |
Применимого носителя | Суровая среда с высокой температурой, высоким давлением и содержанием частиц | Чистая среда, такая как вода, пара, химические реагенты |
Применимый диапазон температуры | -196 ° C до высокой температуры (в зависимости от материалов) | Обычно ниже 250 ° C |
Долговечность | Более высокий, подходящий для частых открытия и закрытия | Более низкое, частые открытия и закрытие может вызвать износ уплотнительных материалов |
(2) Сравнение структурного дизайна
Предметы | Металлическое герметизация шариковых клапанов | Мягкая герметизация затворных клапанов |
Материал сиденья клапана | Металл (такой как нержавеющая сталь, цементированный карбид) | Мягкие материалы (такие как PTFE, нейлон) |
Принцип герметизации | Металлическое жесткое уплотнение | Близкая посадка между мягкими материалами и металлическими компонентами |
Эксплуатационный крутящий момент | Выше, требуя большей операционной силы | Ниже, с гибкой работой |
Антистатический дизайн | Обычно требуют антистатических мер | Требуется антистатические меры (для легковоспламеняющихся средств массовой информации) |
(3) Сравнение методов тестирования
Предметы | Металлическое герметизация шариковых клапанов | Мягкая герметизация затворных клапанов |
Тест герметизации высокого давления | Провести тест в соответствии с холодным рабочим давлением (CWP), позволяя очень небольшое количество утечек | Провести тест в соответствии с холодным рабочим давлением (CWP), и скорость утечки необходимо соблюдать ISO 5208 класс A |
Низкотемпературное время замачивания | Замочите не менее чем через 1 час после корпуса клапана и крышки клапана, достигая температуры испытания | Замочите не менее чем через 1 час после корпуса клапана и крышки клапана, достигая температуры испытания |
Операционный тест | Открыть и закрывать 20 раз без нагрузки, а также проверьте операционные силы и закрытие первого и последнего времени | Открыть и закрывать несколько раз без нагрузки и проверить производительность герметизации |
Iii. Анализ сценариев применения
(1) Применение металлического герметиза
• Промышленность нефти и природного газа: используется для транспортировки среды, таких как нефть и природные частицы, содержащие частицы, и может поддерживать производительность герметизации в суровых условиях труда.
• Химическая промышленность: подходит для случаев, связанных с высокотемпературной, высокой давлением и коррозийными средами, такими как серная кислота и азотная кислота.
• Высокотемпературная паровая система: может противостоять воздействию высокотемпературного пара и поддерживать стабильную производительность герметизации.
(2) Применение мягкого герметизации затвольных клапанов
• Система очистки воды: используется для водопроводной воды, очистки сточных вод и других случаев, а также может достичь нулевой утечки для обеспечения безопасности качества воды.
• Фармацевтическая промышленность: подходит для обработки чистых, без частиц химических реагентов, чтобы обеспечить чистоту производства лекарств.
• Промышленность пищевой промышленности: используется для транспортировки пищевого сырья или готовой продукции для предотвращения загрязнения и обеспечения безопасности пищевых продуктов.
IV Резюме и предложения
Как металлическое герметизация шариковых клапанов , так и мягкое герметизация затвольных клапанов имеют свои преимущества. Выбор должен быть определен в соответствии с конкретными условиями труда и характеристиками среда. Если условия работы требуют поддержания производительности герметизации в суровой среде с высокой температурой, высоким давлением и содержащими частицами, рекомендуется выбрать металлическое герметинг шариковых клапанов . В случаях с чистой средой, более низкими температурами и необходимостью в нулевой утечке мягкое герметизация затворных клапанов является лучшим выбором. В практических приложениях также необходимо объединить требования соответствующих стандартов, таких как BS 6364, чтобы гарантировать, что выбор и использование клапанов соответствуют спецификациям, чтобы достичь цели нулевой утечки.
