Обычные межфланцевые дисковые затворы зажимаются фланцами с обеих сторон трубопровода. Если любой из фланцев будет снят, клапан упадет, что потребует утомительных процедур разгерметизации трубопровода и его разборки.
Поворотные затворы с проушинами имеют цельнолитые резьбовые проушины вокруг корпуса клапана. Клапан можно закрепить болтами только с одного фланца. При обслуживании участка трубопровода не требуется дренировать противоположную линию, что сокращает время простоев более чем на 70%. Они являются незаменимой арматурой для крупных промышленных предприятий непрерывного производства.
По сравнению с фланцевыми дроссельными затворами с тройным эксцентриситетом , бесфланцевые корпуса с проушинами имеют более тонкие стенки, что снижает общий вес на 30%. Это снижает несущую нагрузку на опоры трубопровода и сокращает затраты на гражданское строительство и опорные кронштейны — преимущество особенно заметно для трубопроводов диаметром 16 дюймов и выше.
Все дисковые затворы с наконечниками J-VALVES поддерживают две фланцевые уплотнительные поверхности: металлическое уплотнение с выступающей поверхностью RF и кольцевое уплотнение RTJ.
Мягкие сиденья применимы для чистой воды и воздуха комнатной температуры; металлические жесткие седла предназначены для работы в средах с высокой температурой и высоким давлением, включая перегретый пар, нефть и газ, пылевидный уголь и т. д. Номинальное давление класса 150 выдерживает максимальную рабочую температуру до 425°C.
Корпус клапана большого диаметра 16 дюймов отлит как цельная деталь, чтобы исключить риск утечек в разъемных корпусах, и полностью соответствует стандартам материалов ASTM A216 WCB. К каждому корпусу клапана прилагается полный отчет об испытаниях материалов.
Внутренние и внешние поверхности покрыты эпоксидной антикоррозийной краской с высоким содержанием цинка. Как показано на фотографиях мастерской, готовые клапаны имеют однородное белое защитное покрытие, устойчивое к ржавчине при длительном хранении в помещении или на открытом воздухе.
Конструкция диска и штока с тройным смещением исключает трение седла при открытии и закрытии, предотвращая истирание в результате средней эрозии.
Металлическое жесткое седло покрыто сплавом Stellite 6, что соответствует стандарту нулевой утечки класса VI. Срок службы его более чем в два раза превышает срок службы обычных дисковых затворов с одинарным эксцентриситетом , что делает его идеальным для легковоспламеняющихся и взрывоопасных нефтегазовых сред.
Червячные редукторы изготавливаются самостоятельно и имеют крутящий момент, идеально подходящий для 16-дюймовых клапанов большого диаметра, что обеспечивает плавное ручное управление.
Возможна бесшовная комплектация взрывозащищенными электроприводами и пневмоприводами без дополнительных переходных кронштейнов. Комплектные клапаны полностью калибруются перед поставкой для прямой установки заказчиком на месте.
В цеху всегда имеются формы диаметром от 2 до 48 дюймов, а также полуфабрикаты классов 150LB и 300LB. Массовые заказы на сотни единиц могут быть доставлены в течение 30 дней.

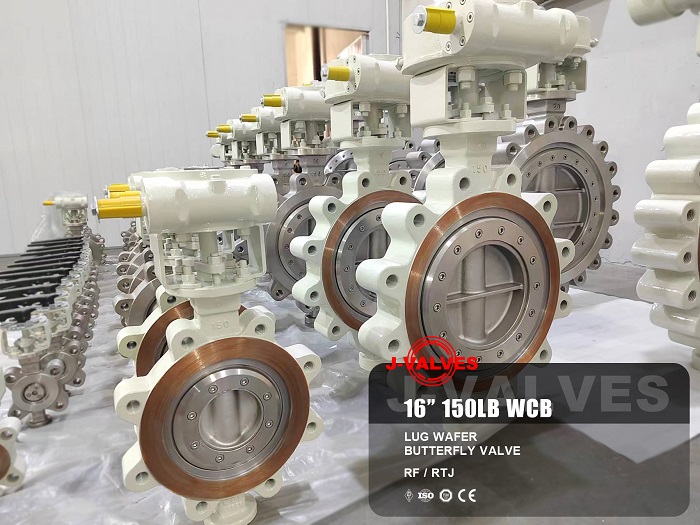

Как видно на заводской фотографии, десятки 16-дюймовых дроссельных заслонок собираются одновременно в рамках стандартизированных процессов контроля качества. Каждый клапан проходит двойное испытание: испытание на гидростатическое давление корпуса и испытание на герметичность седла.
62 комплекта межфланцевых дисковых затворов J-VALVES 16 дюймов 150 фунтов WCB с проушинами были приняты для ремонта главного трубопровода циркуляционной воды на тепловой электростанции в Северном Китае.
Оригинальные фланцевые поворотные затворы старого образца были тяжелыми, перегружали опоры трубопровода, а полная остановка трубопровода была обязательной для технического обслуживания, что приводило к огромным производственным потерям.
После перехода на межфланцевые дисковые затворы с проушинами меньший вес облегчает нагрузку на опору, а одностороннее обслуживание исключает остановку всей линии. Ежегодное время простоя при обслуживании сокращается более чем на 200 часов, обеспечивая замечательные результаты в области энергосбережения и повышения эффективности.
Производитель полного химического оборудования на Ближнем Востоке размещает долгосрочные оптовые заказы на дисковые затворы с пластинами J-VALVES размером 10~18 дюймов класса 150LB WCB с конфигурацией металлического уплотнения RTJ.
Больное место клиентов: зарубежные проекты требуют строгих сертификационных аудитов, однако большинство поставщиков клапанов не могут предоставить полную документацию API и CE на английском языке.
J-VALVES поставляет полные комплекты сертификатов на материалы на английском языке, отчеты об испытаниях под давлением и сертификаты API вместе с поставками. Клапаны устойчивы к соляно-щелочной коррозии для использования в прибрежных условиях на открытом воздухе. Мы поддерживаем стабильные поставки уже 4 года подряд и становимся эксклюзивным поставщиком дроссельных заслонок в Китае.
Для условий работы под высоким давлением с диаметром отверстия более 14 дюймов отдавайте предпочтение цельным литым корпусам проушин. Приварные наконечники могут треснуть под длительным давлением.
Для высокотемпературных сред в нефтяной, газовой и углехимической промышленности обязательным является тройное офсетное металлическое жесткое уплотнение; обычные резиновые мягкие сиденья неприемлемы.
Для экспортных проектов заранее убедитесь, что производитель имеет полные экспортные сертификаты API 6D и CE, чтобы избежать задержек при таможенном оформлении.
