В области промышленных трубопроводных систем, особенно в нефтяной, газовой и крупномасштабной водоочистной промышленности, шаровые краны с цапфой большого размера , соответствующие стандартам API 6D, стали основным оборудованием для контроля и изоляции жидкости. API 6D, разработанный Американским институтом нефти (API), является всемирно признанным авторитетным стандартом для трубопроводной арматуры, определяющим строгие требования к проектированию, производству, сборке, испытаниям и документации арматуры. В проектах трубопроводов большого диаметра стабильность, способность выдерживать давление и герметичность клапанов напрямую влияют на безопасность и эффективность всей системы. В этой статье будут глубоко проанализированы основные характеристики, требования стандарта API 6D, сравнение ключевых параметров и сценарии применения крупногабаритных шаровых кранов с цапфой, а также предоставлены профессиональные рекомендации для инженеров, покупателей и отраслевых специалистов.

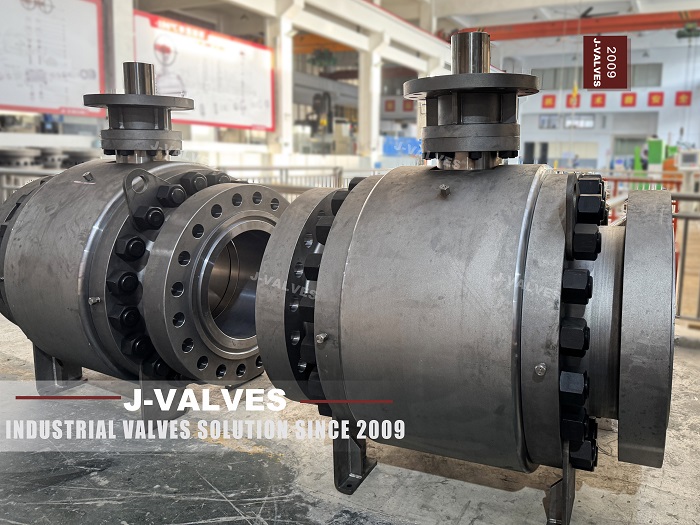

Шаровой кран с цапфой большого размера представляет собой шаровой кран с номинальным диаметром (DN) DN300 и выше (или NPS12 и выше), а его основной конструктивной особенностью является конструкция, установленная на цапфе, что означает, что шар механически закрепляется валами (цапфами) сверху и снизу, предотвращая перемещение шара внутри корпуса клапана даже в условиях экстремального давления. В отличие от плавающих шаровых кранов, уплотнение которых зависит от давления жидкости, в шаровых кранах с цапфой используются подпружиненные плавающие седла, которые перемещаются к неподвижному шару, образуя герметичное уплотнение, обеспечивая стабильную работу независимо от изменений давления.
Соответствие стандартам API 6D означает, что клапан прошел строгие процедуры проектирования и испытаний, включая испытания под давлением, неразрушающие испытания и испытания на пожарную безопасность, и может выдерживать суровые условия работы при высоком давлении, высокой температуре и агрессивных средах в промышленных трубопроводах. Стоит отметить, что API 6D не распространяется на клапаны подводных трубопроводов, на которые распространяется отдельный стандарт API 6DSS.
Шаровые краны большого размера с цапфой API 6D рассчитаны на номинальное давление от класса 150 до класса 2500 (от PN10 до PN420) и могут быть изготовлены в размерах до DN1400 (NPS56) или больше, полностью удовлетворяя потребности крупномасштабных трубопроводных проектов, таких как магистральные нефте- и газопроводы и крупные электростанции. Конструкция цапфы распределяет нагрузки давления на подшипники цапфы, избегая сосредоточения усилий на седлах и штоках, тем самым увеличивая несущую способность клапана и увеличивая срок его службы.
Благодаря конструкции двунаправленного уплотнения клапан может достигать уровня утечки класса VI (в большинстве случаев нулевая утечка) благодаря подпружиненным седлам и высококачественным уплотнительным материалам (таким как ПТФЭ, ПТФЭ или уплотнения «металл по металлу»). Это гарантирует отсутствие утечек среды даже в средах с высоким и низким перепадом давления, эффективно предотвращая загрязнение окружающей среды и угрозы безопасности. Некоторые модели также имеют конструкцию двойной блокировки и прокачки (DBB), которая позволяет вентилировать или стравливать полость между двумя седлами, когда шар закрыт, что еще больше повышает надежность уплотнения.
Конструкция шара, установленного на цапфе, исключает перемещение шара под давлением, благодаря чему рабочий крутящий момент остается постоянным во всех диапазонах давления и значительно ниже, чем у плавающих шаровых кранов той же спецификации. Это обеспечивает простоту эксплуатации даже клапанов большого размера, а клапан может быть оснащен ручными, зубчатыми, электрическими, пневматическими или гидравлическими приводами для удовлетворения различных эксплуатационных потребностей, адаптируясь как к сценариям управления на месте, так и к дистанционному управлению.
Все этапы проектирования, выбора материалов, производства и испытаний должны соответствовать требованиям API 6D. Например, номинальное давление-температура должно соответствовать ASME B16.34, фланцевое соединение должно соответствовать ASME B16.5 или ASME B16.47, а критически важные компоненты должны подвергаться неразрушающему контролю (например, ультразвуковому контролю или радиографическому контролю). Кроме того, клапан может быть дополнительно сертифицирован на пожарную безопасность (API 6FA/607) и неорганизованные выбросы (ISO 15848), чтобы соответствовать более строгим отраслевым требованиям.
В следующей таблице сравниваются основные параметры четырех распространенных шаровых кранов с цапфой API 6D большого размера (от DN300 до DN1000), которые могут служить быстрой справочной информацией для покупки и выбора (все параметры соответствуют стандартам API 6D и взяты из реальных данных промышленного применения):
Параметр | Ду300 (НПС12) | Ду500 (NPS20) | Ду800 (НПС32) | Ду1000 (NPS40) |
Номинальный диаметр | Ду300 (300мм) | Ду500 (500мм) | Ду800 (800мм) | Ду1000 (1000мм) |
Класс давления | Класс 150-600 (ПН10-ПН100) | Класс 150-900 (РН10-ПН160) | Класс 150-600 (ПН10-ПН100) | Класс 150-300 (ПН10-ПН50) |
Материал тела | Углеродистая сталь (WCB), нержавеющая сталь (CF8M) | Углеродистая сталь (WCB), Легированная сталь (LCC) | Углеродистая сталь (WCB), нержавеющая сталь (CF8M) | Углеродистая сталь (WCB), дуплексная нержавеющая сталь |
Материал места | ПТФЭ, металл по металлу | RPTFE, металл по металлу | РПТФЭ, ПЭЭК | PEEK, металл по металлу |
Режим работы | Редукторный, электрический | Электрический, Пневматический | Электрический, Гидравлический | Электрический, Гидравлический |
Применимая температура | -29℃ ~ 350℃ | -40℃ ~ 350℃ | -40℃ ~ 300℃ | -20℃ ~ 250℃ |
Применимая среда | Нефть, природный газ, вода | Нефть, природный газ, химические среды | Природный газ, сырая нефть, сточные воды | Вода, природный газ, шлам |
Утечка класса | Класс VI | Класс VI | Класс VI | Класс VI |
Сертификация API 6D | Соответствует | Соответствует | Соответствует | Соответствует |
Благодаря своим превосходным характеристикам и соответствию стандартам API 6D, шаровые краны с цапфой большого размера широко используются в ключевых отраслях промышленности, где требуется высокая безопасность и надежность:
Это основной клапан для наземных и морских нефте- и газопроводов, нефтеперерабатывающих заводов и автозаправочных станций. Он используется для изоляции и контроля сырой нефти, природного газа и продуктов нефтепереработки, особенно подходит для промысловых трубопроводов и морских платформ, требующих длительной стабильной работы в условиях высокого давления и суровых условий.
На теплоэлектростанциях и атомных электростанциях применяется в системах оборотного водоснабжения, паропроводах и системах охлаждающей воды для управления потоками сред с высокой температурой и высоким давлением, обеспечения безопасной и стабильной работы энергетического оборудования.
В крупномасштабных проектах водоснабжения и дренажа, очистных сооружениях и проектах опреснения он используется для управления потоком больших объемов воды и сточных вод, обладая преимуществами коррозионной стойкости и низкой стоимости обслуживания.
Используемый в трубопроводах химических реакций, трубопроводах подачи растворителей и системах хранения агрессивных сред, он может адаптироваться к различным агрессивным средам (таким как кислоты, щелочи и органические растворители) и соответствовать строгим требованиям к герметизации химического производства.
1. Определить номинальный диаметр и класс давления по параметрам трубопровода, обеспечивающим соответствие стандартам API 6D и ASME B16.34;
2. Выберите подходящий корпус клапана и материал седла в зависимости от применяемой среды (коррозионная, высокотемпературная и т. д.), например, нержавеющая сталь для агрессивных сред и легированная сталь для высокотемпературных сред;
3. Выберите режим работы в соответствии с потребностями эксплуатации на месте (ручной, электрический и т. д.) и убедитесь, что привод соответствует стандартам ISO 5211;
4. Подтвердите дополнительные требования, такие как пожарная безопасность, низкий уровень неорганизованных выбросов и сертификация SIL 3 в соответствии с рабочей средой.
1. Регулярно проверяйте герметичность клапана, чтобы избежать утечек, вызванных износом седла и уплотнения;
2. Проводите регулярную смазку подшипников цапфы и штока клапана для обеспечения гибкости работы;
3. Регулярно проводите неразрушающий контроль критически важных компонентов, чтобы заранее обнаружить потенциальные дефекты;
4. Содержите клапан в чистоте и избегайте закупорки, вызванной примесями среды; 5. Строго следуйте стандарту API 6D для записей о техническом обслуживании, чтобы обеспечить отслеживаемость.
Являясь основным компонентом крупномасштабных промышленных трубопроводов, крупногабаритный цапфовый шаровой кран API 6D стал незаменимым оборудованием в нефтяной, газовой, энергетической и других отраслях промышленности благодаря своей устойчивости к высокому давлению, превосходным характеристикам уплотнения, стабильной работе и соответствию международным стандартам. При выборе и использовании таких клапанов необходимо строго следовать стандартам API 6D, сочетать фактические условия работы для определения параметров и материалов, а также хорошо выполнять ежедневную работу по техническому обслуживанию, чтобы обеспечить безопасную и эффективную работу трубопроводной системы.
