Проектирование и производство клапана затвора большого диаметра: DN800 и выше технологии герметизации давления и применения

Понимание клапанов затвора больших диаметров

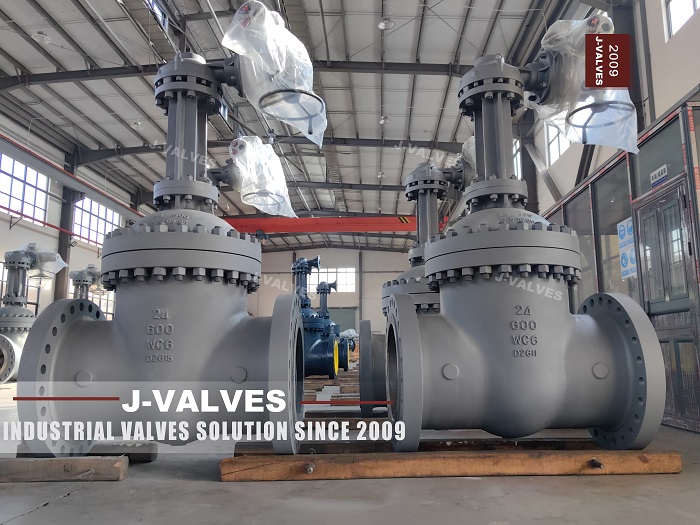

Клапаны затвора большого диаметра являются важными компонентами в таких отраслях, как выработка электроэнергии, нефть и газ, нефтехимические вещества и очистка воды. Они предназначены для контроля потока жидкостей в крупных трубопроводах, часто в условиях высокого давления и температуры. Основная функция этих клапанов состоит в том, чтобы обеспечить надежное отключение и управление потоком, обеспечивая целостность и безопасность системы.

Ключевые компоненты клапанов затвора большого диаметра

• Тело клапана: основная структура, в которой расположены все внутренние компоненты.

• Вторник: элемент закрытия, который управляет потоком жидкости.

• STEM: компонент, который соединяет затвор к внешнему приводу или ручку.

• Каннет: крышка, которая защищает внутренние компоненты и обеспечивает доступ для технического обслуживания.

• Сиденья: уплотнительные элементы, которые обеспечивают плотное уплотнение к воротам.

• прокладки: компоненты, которые обеспечивают уплотнение уплотнения между корпусом клапана и капотом.

• Фланцы: точки соединения, которые позволяют прикреплять клапан к системе трубопровода.

Технология герметизации давления

Технология герметизации давления является критическим аспектом конструкции клапана затвора большого диаметра . В отличие от традиционных затвольных клапанов , которые полагаются исключительно на механическую силу для поддержания уплотнения, клапаны уплотнения давления используют давление системы для повышения эффективности уплотнения. Эта технология гарантирует, что производительность герметизации клапана улучшается с увеличением давления, что делает ее идеальным для применений высокого давления.

Типы механизмов герметизации давления

1. Механизм тяги: этот механизм использует тяговое кольцо, которое прижимается к корпусу клапана при давлении системы. Тяжелое кольцо, наряду с прокладкой и прокладным кольцом, создает плотное уплотнение, которое становится более эффективным с увеличением давления.

2. Гибкий механизм клина: Гибкий конструкция клина позволяет воротам соответствовать сиденьям клапана под давлением, обеспечивая надежное уплотнение. Эта конструкция особенно полезна в приложениях, где тепловое расширение и сокращение являются значительными.

3. Параллельный механизм скольжения: в параллельных затворах для скольжения , ворота скользят по сиденьям, поддерживая последовательное уплотнение. Эта конструкция эффективна в приложениях, где требуется двунаправленное уплотнение.

Расчетные соображения для клапанов затвора большого диаметра

Выбор материала

Выбор материала для клапанов затвора большого диаметра имеет решающее значение для обеспечения долговечности, прочности и коррозионной стойкости. Общие материалы включают:

• Углеродная сталь (WCB): подходит для применений до 650 ° F (343 ° C) и давления до 2000 фунтов на квадратный дюйм (138 бар). Углеродная сталь известна своей прочностью и экономической эффективностью.

• Слисту из сплава (ASTM A350 LF2): обеспечивает лучшую низкотемпературную вязкость и подходит для применений до 800 ° F (427 ° C) и давления до 2500 фунтов на квадратный дюйм (172 бар).

• нержавеющая сталь (ASTM A351 CF8 и CF8M): предлагает превосходную коррозионную стойкость и подходит для применений до 1200 ° F (649 ° C) и давления до 2500 фунтов на квадратный дюйм (172 бар).

Запечатывающие материалы

• Графит: известен своей превосходной высокотемпературной производительности и способностью поддерживать уплотнение даже в экстремальных условиях. Графитовые сиденья часто используются в высокотемпературных паровых клапанах.

• PTFE (политетрафторээтилен): обеспечивает превосходную химическую стойкость и низкое трение, что делает его подходящим для применения до 500 ° F (260 ° C). Тем не менее, PTFE может не быть идеальным для самых высоких температурных диапазонов.

• Металлические уплотнения: металлические уплотнения, часто изготовленные из нержавеющей стали или других высокотемпературных сплавов, обеспечивают надежную производительность в высокотемпературных и высоких приложениях.

Специальные дизайнерские функции

• Механизмы снятия давления. Чтобы предотвратить чрезмерное давление и обеспечить безопасность, некоторые клапаны оснащены механизмами снятия давления.

• Компенсация термического расширения: конструкция клапана должна учитывать тепловое расширение для предотвращения сбоев, вызванных напряжением. Это может быть достигнуто за счет использования соединений расширения или гибких соединений.

• Легкое обслуживание: клапаны затвора больших диаметров часто разработаны с легким доступом к внутренним компонентам для проверки и технического обслуживания.

Сравнение технологий герметизации давления
