В магистральных нефте- и газопроводах, крупных муниципальных системах водоснабжения и современных нефтехимических заводах безопасность и стабильность систем транспортировки жидкостей всегда являются главными приоритетами для инженеров. В условиях постоянного расширения диаметров трубопроводов и увеличения давления транспортировки традиционные поворотные обратные клапаны или двухстворчатые обратные клапаны-бабочки часто оказываются неадекватными в тяжелых условиях работы с большим потоком и высоким давлением. Разрушительная сила гидравлического удара, чрезмерная потеря давления и высокие затраты на техническое обслуживание стали основными проблемами, озадачивающими отрасль.
Являясь ведущим брендом в секторе промышленной арматуры, компания J-VALVES (основанная в 2009 году) успешно производит высококачественные обратные клапаны с осевым потоком большого диаметра . В этой статье будет представлен всесторонний анализ того, почему обратные клапаны с осевым потоком являются идеальным выбором для современных сложных условий жидкости с точки зрения технических принципов, основных преимуществ, критериев выбора и реальных историй успеха.
Обратный клапан осевого потока, также известный как обратный клапан Вентури или бесшумный обратный клапан, представляет собой устройство предотвращения обратного потока, специально разработанное для оптимизации гидродинамики.
В отличие от традиционных клапанов с изогнутыми путями потока, обратный клапан с осевым потоком имеет обтекаемую конструкцию корпуса в форме копии (Вентури). Когда жидкость попадает в клапан, она плавно разделяется по обтекаемому центральному телу и снова сходится после прохождения через диск. Такая конструкция сводит к минимуму завихрения и турбулентность внутри полости клапана, обеспечивая чрезвычайно низкий перепад давления.
Механизм закрытия уникален: диск движется линейно вдоль центральной оси, чему способствует высокоточная пружина. Когда восходящий поток уменьшается или прекращается, пружина быстро реагирует, подталкивая диск к закрытию почти в тот момент, когда скорость жидкости падает до нуля, тем самым полностью исключая гидравлический удар и захлопывание.
В условиях эксплуатации с диаметром 30 дюймов (DN750) или больше и номинальным давлением 600 фунтов (PN100) традиционные поворотные обратные клапаны обнаруживают явные недостатки:
Разрушительный водяной удар (удар): традиционные диски имеют большой ход и полностью полагаются на силу тяжести или обратный поток для закрытия. В случае внезапного отключения насоса в системе с высоким давлением и большим расходом закрытие диска сильно отстает, создавая мощные ударные волны, которые могут разорвать трубы и разрушить дорогостоящее оборудование, расположенное выше по потоку.
Высокие потери энергии (падение давления): в полностью открытом положении диск поворотного или дроссельного клапана по-прежнему висит прямо на пути потока, создавая значительное сопротивление. Согласно расчетам гидромеханики, долговременное падение давления в системе большого диаметра приводит к потерям тысяч киловатт-часов электроэнергии в год.
Частое техническое обслуживание и короткий срок службы. Длительный износ шарнирных штифтов и повторяющиеся удары означают, что традиционные большие клапаны часто выходят из строя при работе со средней и высокой частотой, что приводит к огромным экономическим потерям из-за неожиданных остановок.

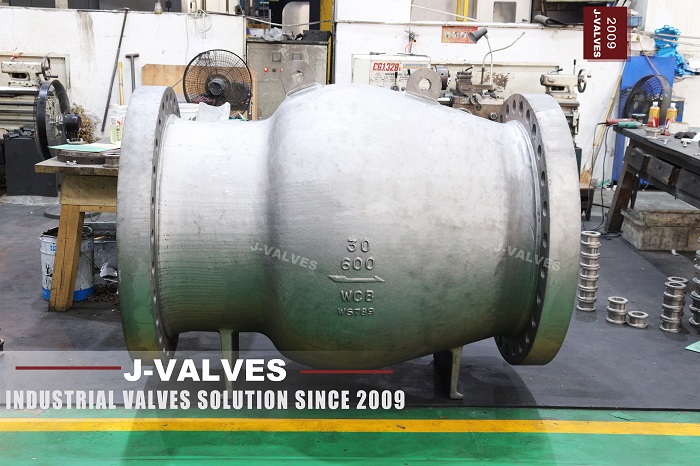

Решая эти проблемы промышленности, команда J-VALVES внедрила комплексные технические инновации при проектировании и производстве обратных клапанов с осевым потоком большого диаметра, таких как модель 30 дюймов 600LB WCB, показанная на рисунке:
Быстродействующая «незахлопывающая» конструкция: ход диска обратного клапана с осевым потоком J-VALVES чрезвычайно мал — всего около 1/4 номинального диаметра клапана. В сочетании со встроенной импортной высокоэффективной пружиной из сплава клапан плавно закрывается за долю секунды, когда скорость жидкости падает до нуля. Весь процесс происходит бесшумно и без ударов.
Оптимизированный путь потока Вентури для низкого перепада давления. Используя передовое программное обеспечение для моделирования вычислительной гидродинамики (CFD), мы оптимизировали внутреннюю геометрию корпуса. Коэффициент расхода (значение $C_v$) обратных клапанов с осевым потоком J-VALVES большого диаметра значительно превосходит аналогичный показатель конкурентов. Низкий перепад давления напрямую приводит к снижению энергозатрат на перекачку.
Литье WCB с высокими техническими характеристиками и строгая обработка: Как показывает 30-дюймовое 600-фунтовое изделие на фотографии, в J-VALVES используется углеродистая сталь WCB премиум-класса для цельного литья. Толщина стенок кузова и неразрушающий контроль (NDT) строго соответствуют стандартам API 6D и ASME B16.34. Посадочная поверхность покрыта твердым сплавом Stellite на основе кобальта, обеспечивающим превосходную стойкость к эрозии.
J-VALVES' обратные клапаны с осевым потоком большого диаметра широко используются во многих стратегических отраслях промышленности. Вот два типичных примера из реальной жизни:
Предыстория проекта: Этот проект предусматривал строительство промежуточной насосно-компрессорной станции на трассе межстранового газопровода. Трубопровод имел диаметр 30 дюймов и расчетное давление 600 фунтов. Первоначально нагнетательная линия компрессора была оснащена обычными поворотными обратными клапанами. Поскольку расход природного газа значительно колебался, скорость закрытия отставала, в результате чего тяжелый поворотный диск сильно ударялся о седло, вызывая высокочастотные вибрации в трубопроводе и валах высокоточного компрессора.
Решение J-VALVES: команда инженеров J-VALVES выбрала обратный клапан осевого расхода J-VALVES 30 дюймов, 600 фунтов WCB большого диаметра в качестве прямой замены. Отражая конкретные переходные процессы на станции, наша техническая группа пересчитала и настроила жесткость пружины из сплава инконель, чтобы гарантировать быстрый отклик в микросекунду.
Результаты: После ввода в эксплуатацию новых клапанов сильная вибрация и сильный хлопающий шум полностью исчезли. При остановке компрессоров обратные клапаны осевого потока J-VALVES обеспечивали идеальное, бесшумное и герметичное закрытие, удерживая скачки давления в системе в безопасных пределах.
Предыстория проекта: В масштабном региональном проекте водозабора насосной станции высокого давления требовалось перекачивать огромные объемы воды в горный водоем выше, охватывающий несколько километров трубопровода. Размер трубопровода составил DN750 (30 дюймов). Главной эксплуатационной опасностью для насосной станции был «гидравлический удар при отключении насоса», вызванный неожиданными отключениями электроэнергии, которые могли вызвать огромную обратную скорость и разрушить корпуса насосов.
Решение J-VALVES: компания J-VALVES поставила для этого проекта цельнолитые обратные клапаны осевого потока WCB из углеродистой стали. Кроме того, для борьбы с возможным накоплением ила и песка, часто встречающихся в сетях сырой воды, компания J-VALVES разработала устойчивый к накипи самоочищающийся механизм для внутренних направляющих штока.
Результаты: В ходе испытаний на гидроудар при смоделированном отключении электроэнергии, проведенных после завершения проекта, обратные клапаны осевого потока J-VALVES большого диаметра продемонстрировали исключительную скорость срабатывания. Диск клапана плавно и быстро приводил диск вплотную к седлу, удерживая пиковое обратное давление намного ниже максимально допустимого предела трубопровода.
При выборе обратных клапанов с осевым потоком для крупных проектов инженерам рекомендуется сосредоточиться на следующих размерах:
Диапазон скорости потока (макс./мин.): Крайне важно убедиться, что клапан может полностью открываться при минимальной скорости потока системы, чтобы предотвратить колебание диска в частично открытом положении. J-VALVES предоставляет индивидуальные конфигурации пружин для соответствия различным условиям потока.
Положение и ориентация установки. Ключевым преимуществом обратного клапана с осевым потоком является его независимость от ориентации установки; он обеспечивает исключительную производительность независимо от того, установлен ли он на горизонтальных, вертикальных или наклонных трубопроводах.
Совместимость материалов и класс давления: Для масла, газа, воды под высоким давлением или химических сред материалы корпуса (например, WCB, CF8M) и отделки должны быть строго подобраны. Для систем высокого давления 600LB толщина стенки клапана и фланцевые соединения должны быть проверены с помощью строгого анализа методом конечных элементов (FEA).
Обратный клапан осевого потока большого диаметра — это больше, чем просто устройство предотвращения обратного потока; это незаменимая «защита» и «энергосберегатель» для крупных промышленных сетей с жидкостями. Выбор производителя с независимыми исследованиями и разработками и строгим контролем качества имеет первостепенное значение. Благодаря непреклонной приверженности инженерному совершенству и богатому опыту реализации проектов с 2009 года, J-VALVES гарантирует безопасность и высокую эффективность на каждом клапане большого диаметра, который покидает наше предприятие.
