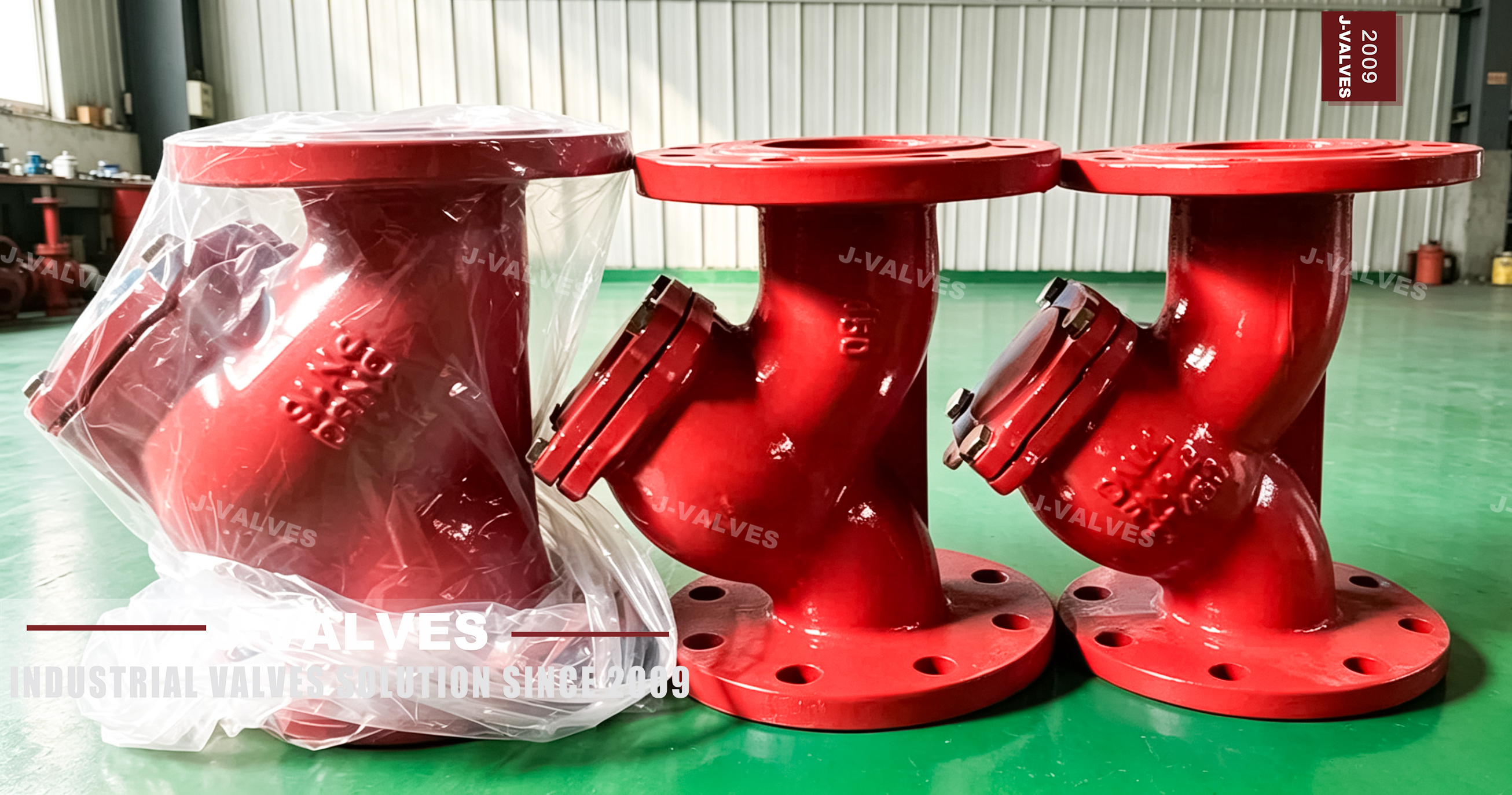

Фильтр высокого давления Y-типа: почему стандартные модели не справляются и что меняет утолщенный корпус

В промышленных трубопроводных системах фильтр Y-типа является одним из наиболее распространенных и необходимых устройств защиты трубопроводов. Его работа проста, но важна: удалять мусор и защищать насосы, клапаны, приборы и последующее оборудование. Но как только система переходит в режим работы под высоким давлением, многие стандартные фильтры начинают показывать свои пределы.

Наиболее распространенной проблемой является не эффективность фильтрации. Это устойчивость к давлению.

При постоянном высоком давлении, перепадах температуры, скачках давления и частых циклах пуска и остановки стандартный сетчатый фильтр Y-типа может пострадать от деформации корпуса, нестабильности уплотнения, утечки через фланцы или даже выхода из строя корпуса. Поэтому для тяжелых условий эксплуатации часто выбирают фильтры Y-образного типа с утолщенным корпусом.

1. Почему стандартные фильтры Y-типа плохо работают при работе под высоким давлением

Стандартные модели обычно предназначены для применения общего назначения с умеренным давлением и стабильными условиями эксплуатации. Однако в трубопроводе высокого давления организм испытывает гораздо более сложный стресс.

1) Недостаточная толщина стенки

Чтобы снизить затраты и вес, стандартные корпуса часто имеют ограниченную толщину стенок. При постоянном внутреннем давлении это может снизить запас прочности конструкции и увеличить риск долгосрочного повреждения.

2) Концентрация напряжений вокруг Y-ветви.

Y-образная геометрия естественным образом создает переходные области, где имеет тенденцию концентрироваться напряжение. Если толщина стенки недостаточна, эти зоны под давлением становятся более слабыми местами.

3) Более требовательные условия уплотнения

Высокое давление воздействует не только на корпус, но и на поверхности фланцев, болты и прокладки. Если жесткость корпуса недостаточно сильна, надежность уплотнения может упасть, что приведет к утечке.

4) Плохая устойчивость к ударам давления.

Нагнетательные линии насосов, компрессорные линии, паровые системы и другие динамические устройства часто создают пульсацию давления. Стандартные сетчатые фильтры со временем могут не справиться с такими повторяющимися ударами.

2. Что на самом деле улучшает утолщенное тело?

Фильтр с утолщенным корпусом — это нечто большее, чем «более тяжелая» версия того же продукта. Это модернизированная конструкция, направленная на повышение безопасности давления, жесткости, усталостной прочности и долгосрочной стабильности.

1) Более высокий запас прочности по давлению

Самая прямая выгода — это большая структурная маржа. Тело может лучше выдерживать внутреннее давление, кратковременные скачки напряжения и термический стресс без преждевременного выхода из строя.

2) Лучшее сопротивление деформации.

Высокое давление не всегда приводит к внезапному выходу из строя. Чаще всего он медленно меняет форму тела с течением времени. Утолщенный корпус помогает сохранить геометрию и стабильность пути потока.

3) Улучшение усталостных характеристик.

Многие промышленные аварии происходят из-за повторяющихся циклов давления, а не из-за одиночной перегрузки. Утолщенный корпус уменьшает накопление напряжений и увеличивает усталостную долговечность.

4) Более стабильное уплотнение.

Когда жесткость корпуса выше, сжатие фланца и характеристики прокладки остаются более стабильными, что снижает вероятность микропротечек.

5) Лучшая пригодность для суровых условий эксплуатации.

Фильтры с утолщенным корпусом больше подходят для пара, нефти и газа, химической промышленности, систем теплопередачи, линий защиты насосов и других требовательных применений.

3. Одной толщины недостаточно

Ошибочно думать, что «чем толще, тем лучше». Надежный фильтр высокого давления Y-типа зависит от взаимодействия нескольких конструктивных факторов.

1) Выбор материала

Если материал не обладает достаточной прочностью, ударной вязкостью или коррозионной стойкостью, одна только дополнительная толщина стенок не будет гарантировать производительность.

2) Структурный проект

Даже при более толстом корпусе плохие переходы, слабая конструкция дренажного отверстия или плохая геометрия фланца все равно могут создавать концентрацию напряжений.

3) Качество изготовления

Качество литья, точность обработки, качество сварки и термообработка — все это влияет на конечные характеристики изделия.

4) Реальное номинальное давление

Некоторые изделия выглядят сверхпрочными, но на самом деле они не сертифицированы для работы под высоким давлением. Всегда проверяйте фактический класс давления и данные испытаний.

4. Где лучше всего подойдет фильтр Y-образного типа с утолщенным корпусом

Модель с утолщенным корпусом обычно является лучшим выбором, если в вашей системе имеется одно или несколько из следующих условий:

• Высокое рабочее давление с частыми колебаниями

• Заметные изменения температуры

• Частые циклы старт-стоп

• Грязная среда с частицами или абразивными твердыми веществами

• Установка на нагнетании насоса, компрессора или критически важных магистральных линиях.

• Строгие требования к бесперебойной работе и контролю утечек

В этих случаях стандартная модель на первый взгляд может показаться дешевле, но утолщенный корпус часто снижает общую стоимость жизненного цикла за счет сокращения технического обслуживания и времени простоя.

5. Как оценить фильтр высокого давления Y-образного типа перед покупкой

Перед покупкой спрашивайте не только цену. Спросите, может ли фильтр безопасно и стабильно работать в вашей системе.

1) Проверьте совместимость давления и температуры.

Убедитесь, что номинальное давление и рабочая температура соответствуют реальным условиям эксплуатации.

2) Просмотрите толщину стенок и детали конструкции.

Надежный поставщик должен предоставить информацию о толщине корпуса, марке материала и конструкции, а не только фотографию продукта.

3) Попросите тестовые документы и документы о качестве.

Отчеты о гидростатических испытаниях, сертификаты материалов и протоколы проверок помогают подтвердить надежность производства.

4) Подтвердите целесообразность технического обслуживания.

Фильтр высокого давления по-прежнему должен легко очищаться, проверяться и обслуживаться в полевых условиях.

6. Вывод: в условиях высокого давления посадки недостаточно.

Выбор сетчатого фильтра Y-типа для систем высокого давления – это не только размер соединения или удобство установки. Речь идет о номинальном давлении, прочности материала, жесткости корпуса, стабильности уплотнения и долгосрочной надежности.

Стандартные модели подходят для общего обслуживания. Фильтры с утолщенным корпусом являются лучшим вариантом, когда процесс становится действительно сложным.

Для промышленных пользователей, которые ценят время безотказной работы, безопасность и меньший риск технического обслуживания, утолщенный корпус — это не просто модернизация. Часто это правильный инженерный выбор.

Часто задаваемые вопросы

1. Почему стандартные сетчатые фильтры Y-типа не подходят для применений с высоким давлением?

Потому что толщина их корпуса, жесткость и усталостная прочность часто ограничены, что увеличивает риск деформации и протечек.

2. Всегда ли утолщенный корпус означает лучшую производительность?

Обычно да, но только тогда, когда материал, конструкция и качество изготовления также хорошо продуманы.

3. Каковы наиболее важные факторы выбора?

Класс давления, диапазон температур, марка материала, толщина корпуса и тип торцевого соединения — все это имеет значение.

4. Какие приложения больше всего выигрывают от утолщенного корпуса?

Типичными примерами являются линии высокого давления, паровые системы, пульсирующие системы, агрессивные среды и нагнетательные линии насосов.
