Структурный анализ шариковых клапанов высокого давления: различия в стандартах дизайна между классом 1500 и классом 600

Шаровые клапаны высокого давления являются критическими компонентами в различных промышленных применениях, особенно в секторах нефтегазовой, нефтепрохожной и энергетической генерации. Эти клапаны предназначены для контроля потока жидкости в условиях высокого давления, обеспечивая надежность и безопасность. Два общих класса давления для шариковых клапанов - это класс 1500 и класс 600, каждый из которых имеет различные стандарты дизайна и требования.

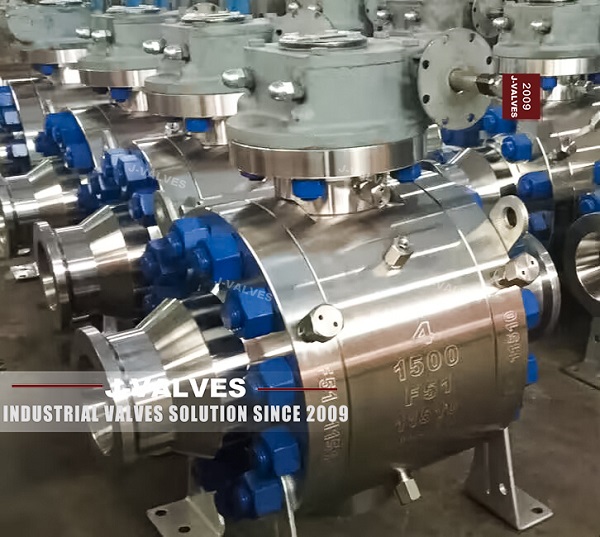

Шаровые клапаны класса 1500: стандарты дизайна и структурные особенности

1.1 Рейтинги давления и температуры

• Рейтинг давления: шариковые клапаны класса 1500 предназначены для выдержания максимально допустимого рабочего давления (MAWP) 1500 фунтов на квадратный дюйм. Этот рейтинг высокого давления делает их подходящими для требовательных приложений, таких как трубопроводы высокого давления и критические системы процессов.

• Диапазон температуры: эти клапаны обычно предназначены для рабочих температур в диапазоне от -20 ° F до 250 ° F (от -29 ° C до 121 ° C). Для более высоких температур требуются специальные материалы и конструктивные соображения.

1.2 Структурный дизайн

• Фиксированный дизайн мяча: класса 1500 шариковые клапаны часто используют фиксированную конструкцию мяча, где мяч поддерживается с помощью отвода или стебля. Эта конструкция обеспечивает стабильность и уменьшает крутящий момент, необходимый для управления клапаном, что делает его идеальным для приложений высокого давления.

• Среди сидений с прямой загрузкой: для обеспечения надежного герметизации клапаны класса 1500 часто имеют живые нагруженные сиденья. Эти сиденья предназначены для поддержания постоянного уплотнения даже при высоком давлении, предотвращая утечку жидкости.

• Конструкция кузова и капота: корпус клапана и капот обычно строится из высокопрочных материалов, таких как кованая сталь. Эта конструкция обеспечивает долговечность и устойчивость к условиям высокого давления и высокотемпературных условий.

• Дополнительные функции: клапаны класса 1500 могут включать в себя такие функции, как конструкция безопасности, защищенные от выдувания и механизмы сдачи давления, для повышения безопасности и надежности.

Шаровые клапаны класса 600: стандарты дизайна и структурные особенности

2.1 Рейтинги давления и температуры

• Рейтинг давления: шариковые клапаны класса 600 предназначены для выдержания максимально допустимого рабочего давления (MAWP) 600 фунтов на квадратный дюйм. Хотя этот рейтинг давления ниже класса 1500 по-прежнему подходит для многих промышленных применений, требующих контроля высокого давления.

• Диапазон температуры: клапаны класса 600 обычно предназначены для рабочих температур в диапазоне от -20 ° F до 250 ° F (от -29 ° C до 121 ° C). Подобно классу 1500, более высокие температуры могут потребовать специальных материалов и конструктивных соображений.

2.2 Структурный дизайн

• Плавающийся дизайн мяча: класса 600 шариковые клапаны часто используют дизайн плавающего мяча, где мяч не закреплен и свободно перемещается в корпусе клапана. Этот дизайн обеспечивает простоту и экономическую эффективность, что делает его подходящим для широкого спектра приложений.

• Клапаны с эластомером: многие шариковые клапаны класса 600 оснащены сиденьями эластомера, которые обеспечивают отличную производительность герметизации в нормальных условиях работы. Тем не менее, эти места могут быть менее эффективными в условиях экстремального давления и температуры по сравнению с живыми нагруженными сиденьями, используемыми в клапанах 1500 класса.

• Конструкция кузова и капота: корпус клапана и капот обычно строится из кованой или литой стали, обеспечивая долговечность и сопротивление условиям высокого давления. В то время как материалы могут быть аналогичны материалам, используемым в клапанах класса 1500, общий дизайн часто бывает проще и экономически более экономически.

• Дополнительные функции: клапаны класса 600 могут включать такие функции, как дизайн, безопасный для пожарной, и защищенный от выдувания, но они, как правило, менее сложны по сравнению с клапанами класса 1500.

Сравнительный анализ: Класс 1500 против клапанов шрифтов класса 600
