Варианты конструкции крышки для промышленных вентилей

Проходные клапаны широко используются в промышленных трубопроводных системах для точного регулирования расхода и надежного перекрытия в различных приложениях, включая нефть и газ, химическую обработку, производство электроэнергии и очистку воды. Хотя материалы корпуса клапана, седла и штоки имеют решающее значение для производительности, конструкция крышки также играет решающую роль в обеспечении безопасности, простоты обслуживания и долгосрочной эксплуатационной надежности.

Что такое крышка в шаровом клапане?

Крышка — это верхняя часть шарового клапана , закрывающая шток клапана и внутренние компоненты. Он выполняет несколько ключевых функций:

• Корпус и защита штока клапана и уплотнения

• Обеспечение герметичного закрытия корпуса клапана.

• Поддержка привода или маховика для работы клапана

• Обеспечение доступа для обслуживания, ремонта или замены штока

Выбор конструкции крышки влияет на характеристики уплотнения, удобство обслуживания и способность выдерживать давление.

Распространенные типы конструкции капота

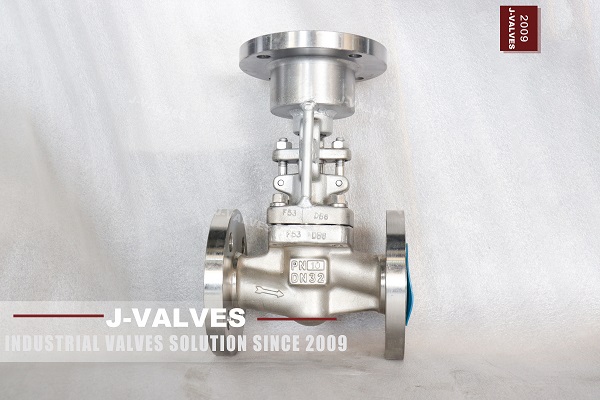

1. Крышка с болтовым креплением

Крышка с болтовым соединением является наиболее часто используемой конструкцией в промышленных клапанах. Он крепится к корпусу клапана болтами, образуя съемный узел.

Преимущества:

• Легкий доступ для технического обслуживания и проверки

• Совместимость с широким диапазоном давлений и температур.

• Позволяет производить замену уплотнения или седла, не снимая клапан с трубопровода.

Применение:
Крышки с болтовым креплением подходят для общепромышленного применения, включая трубопроводы воды, пара и нефти, где предполагается регулярное техническое обслуживание.

2. Сварная крышка.

В конструкции со сварной крышкой крышка неразъемно приварена к корпусу клапана. Эта конфигурация часто используется в приложениях с высоким давлением или высокой температурой.

Преимущества:

• Максимальная механическая прочность и герметичность.

• Устраняет риск ослабления болтов при вибрации или термоциклировании.

• Идеально подходит для критически важных технологических линий и долгосрочных установок.

Применение:
Сварные крышки обычно используются на химических заводах, в паровых системах высокого давления, а также на морских или подводных установках.

3. Крышка с резьбой или резьбой.

В резьбовых крышках используется механическая резьба для крепления крышки к корпусу клапана. Эта конструкция часто используется в небольших шаровых клапанах или системах низкого давления.

Преимущества:

• Компактный и легкий

• Экономичен для клапанов малого диаметра.

• Простая установка без сварочного или болтового оборудования.

Применение:
Крышки с резьбой обычно применяются в контрольно-измерительных линиях, системах отопления, вентиляции и кондиционирования воздуха и небольших инженерных трубопроводах.

4. Крышка с герметичным уплотнением

Крышка с герметичным уплотнением предназначена для улучшения герметичности при увеличении внутреннего давления. Чем выше внутреннее давление, тем плотнее уплотнение между крышкой и корпусом клапана.

Преимущества:

• Отличная производительность в условиях высокого давления

• Снижен риск утечек при повышенном давлении.

• Обычно используется при работе с высокотемпературным паром.

Применение:
Герметичные крышки широко используются на электростанциях, паропроводах высокого давления и промышленных технологических трубопроводах, требующих надежного уплотнения в экстремальных условиях.

Факторы, которые следует учитывать при выборе капота

При выборе конструкции крышки шарового клапана инженеры должны оценить:

• Рабочее давление: более высокие давления могут потребовать использования приварных или герметичных крышек.

• Температурный диапазон: Высокие температуры могут повлиять на характеристики прокладки и тепловое расширение; Предпочтительны герметичные или приварные крышки.

• Требования к техническому обслуживанию: Крышки с болтовым креплением обеспечивают более легкий доступ для текущего обслуживания.

• Тип жидкости: Коррозионные или абразивные жидкости могут потребовать использования специальных материалов и методов герметизации.

• Размер клапана: В клапанах меньшего размера часто используются крышки с резьбой, а в клапанах большего размера используются болтовые или сварные конструкции.

Заключение

Конструкция крышки является решающим фактором при выборе промышленных клапанов . Крышки с болтовым креплением обеспечивают простоту обслуживания, сварные крышки обеспечивают максимальную прочность, крышки с резьбой компактны и экономичны, а крышки с герметичным уплотнением отлично подходят для работы в условиях высокого давления и высоких температур. Тщательно оценивая условия эксплуатации, требования к техническому обслуживанию и технологические среды, инженеры могут выбрать наиболее подходящую конструкцию крышки, чтобы обеспечить надежную и долгосрочную работу в промышленных трубопроводных системах.
