Проходные клапаны являются важными компонентами управления линейным движением, широко используемыми в промышленных трубопроводных системах для перекрытия жидкости, регулирования давления и контроля расхода. Среди наиболее часто используемых вариантов — обычные прямые седельные клапаны и седельные клапаны Y-типа . Хотя оба они выполняют одну и ту же основную функцию по отсечению и регулированию сред в трубопроводе, таких как пар, вода, масло и химические жидкости, их структурные конструкции, гидравлические характеристики, эксплуатационная долговечность и адаптируемость к применению существенно различаются. Понимание этих ключевых различий имеет решающее значение для промышленных инженеров, групп закупок и персонала по техническому обслуживанию трубопроводов, чтобы выбрать наиболее экономичный и надежный тип клапана для конкретных условий работы. В этой статье подробно описаны их различия в конструкции, гидравлическом сопротивлении, потере давления, сроке службы, установке и промышленной применимости для профессиональных инженерных целей и оптимизации системы.
Фундаментальное различие между седельными клапанами Y-типа и обычными прямыми седельными клапанами связано с их внутренним каналом потока и расположением компонентов. Обычный прямой проходной клапан имеет традиционную Т-образную структуру вертикального канала потока. Шток клапана и уплотнительная поверхность расположены перпендикулярно горизонтальному трубопроводу, заставляя протекающую жидкость совершать жесткий вертикальный поворот на 90 градусов внутри полости клапана. Эта классическая вертикальная компоновка отличается простотой производственного процесса и низкой стоимостью производства, что делает ее основным базовым клапаном для общепромышленных сценариев.

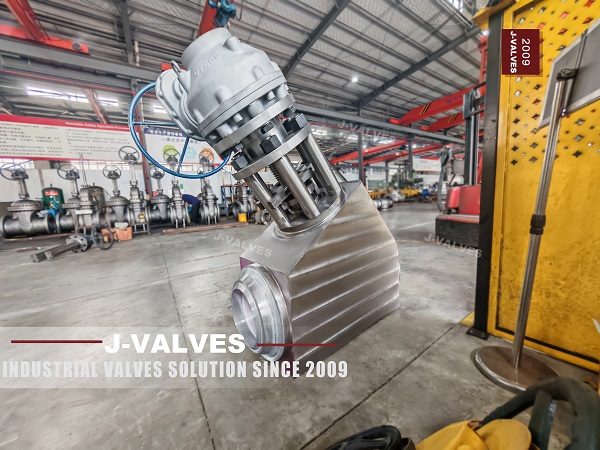

Напротив, проходной клапан Y-типа имеет оптимизированную конструкцию наклонного канала потока. Стержень клапана и седло клапана расположены под углом от 45° до 60° относительно горизонтального направления потока трубопровода, образуя обтекаемый внутренний канал Y-образной формы. Внутри корпуса клапана отсутствуют зоны резкого поворота под прямым углом. Общая конструкция сохраняет точные характеристики уплотнения традиционных клапанов, отказываясь при этом от жесткой конструкции с вертикальным потоком. Эта структурная инновация является основной причиной превосходных гидравлических характеристик и эксплуатационной стабильности по сравнению с обычными прямыми седельными клапанами.
Сопротивление потоку и перепад давления являются наиболее понятными различиями в характеристиках двух типов клапанов, напрямую влияющими на энергоэффективность всей трубопроводной системы. Обычные прямые седельные клапаны страдают от чрезвычайно высокого сопротивления жидкости из-за конструкции поворота потока на 90 градусов. Когда среда проходит через полость клапана, возникают сильная турбулентность, образование вихрей и отрыв потока, что приводит к серьезной потере давления. При длительной непрерывной работе этот дефект сопротивления увеличивает рабочую нагрузку водяных насосов, воздушных компрессоров и дожимного оборудования, увеличивая общее потребление энергии в промышленности.
Обтекаемый проход Y-образного проходного клапана Y-типа обеспечивает плавный, почти линейный поток жидкости с минимальным изменением направления. Данные испытаний показывают, что седельные клапаны Y-типа снижают сопротивление жидкости на 30–50 % и снижают потери давления в трубопроводе почти на 40 % по сравнению с обычными седельными клапанами с прямым проходом при том же номинальном диаметре и классе давления. Устранение турбулентных мертвых зон стабилизирует скорость потока жидкости, позволяет избежать локальных скачков давления и значительно повышает эффективность передачи по средним трубопроводам, обеспечивая значительные преимущества в энергосбережении для промышленной эксплуатации с длительным циклом.
Надежность уплотнения и долговечность компонентов являются ключевыми показателями эксплуатационной ценности арматуры, особенно для промышленных трубопроводов, работающих при высоких температурах и давлениях. В обычных прямых седельных клапанах вертикальный диск клапана подвергается прямому высокоскоростному воздействию в результате вертикального размыва жидкости во время работы. Длительная эрозия и трение уплотняющей поверхности легко вызывают износ, появление царапин и нарушение герметичности. Кроме того, частое воздействие жидкости приводит к неплотному согласованию внутренних компонентов, что приводит к сокращению срока службы и повышению риска утечек.
Клапаны Y-типа эффективно предотвращают воздействие концентрированной жидкости благодаря наклонной конструкции. Жидкость течет вдоль наклонной полости клапана, не воздействуя непосредственно на диск клапана и седло клапана в вертикальном направлении, что значительно снижает истирание и истирание уплотняющей поверхности. Равномерная нагрузка на внутренние компоненты исключает локальные усталостные повреждения, вызванные несбалансированным давлением жидкости. При одинаковых суровых условиях работы (высокая температура, высокое давление и частое переключение) срок службы седельных клапанов Y-типа в 1,5–2 раза больше, чем у обычных прямых седельных клапанов, с гораздо меньшим процентом отказов при нулевых утечках.
Оба типа клапанов поддерживают регулирование расхода, но их точность управления и эксплуатационная гибкость сильно различаются. Обычные прямые вентили имеют плохие характеристики линейного регулирования. Прямоугольная структура потока приводит к нестабильному потоку жидкости во время частичного открытия, склонности к пульсациям потока и турбулентности, что затрудняет достижение точной микрорегулировки потока и давления. Они в основном подходят для простых сценариев полного открытия и полного закрытия, а не для высокоточного регулирования процесса.
Клапаны Y-типа имеют превосходную линейную кривую регулирования расхода. Обтекаемый канал обеспечивает стабильный поток жидкости при любой степени открытия, позволяя плавно и точно регулировать поток среды в трубопроводе. Независимо от того, используется ли он для микрорегулирования малого расхода или управления магистральным трубопроводом с большим расходом, он обеспечивает постоянную и надежную точность управления. Более того, наклонная конструкция штока клапана сокращает ход открытия и закрытия клапана, что делает операции ручного и автоматического переключения более гибкими и быстрыми, чем у обычных прямых седельных клапанов.
С точки зрения инженерной установки на месте и ежедневного обслуживания обычные прямые седельные клапаны имеют простые требования к установке и низкие технические пороги, подходящие для обычных трубопроводных систем с низким спросом. Однако их внутренние прямоугольные мертвые зоны легко накапливают сварочный шлак, ржавчину и средние примеси, что приводит к частым засорам и требует регулярной разборки и чистки. Если уплотнительная поверхность повреждена, часто требуется полная замена клапана из-за сложности ремонта на месте.
Клапаны Y-типа имеют цельную конструкцию, монтируемую сверху, с гладкой внутренней полостью без мертвых углов, которая не подвержена осаждению примесей и закупорке. Оптимизированная конструкция конструкции позволяет осуществлять разборку, очистку и шлифовку уплотнительных поверхностей в режиме реального времени без снятия всего клапана с трубопровода, что значительно сокращает время технического обслуживания и затраты на проектирование. Хотя требования к точности установки немного выше, чем у обычных прямых седельных клапанов, их долгосрочное преимущество, заключающееся в неприхотливости в обслуживании, более заметно в сценариях непрерывного промышленного производства.
Из-за ограничений производительности обычные прямые седельные клапаны применимы только к обычным трубопроводам низкого давления, нормальной температуры и прерывистого режима работы, включая системы гражданского отопления, обычные трубопроводы водоснабжения и общепромышленные газопроводы низкого давления. Они не подходят для высокоточного регулирования, длительной непрерывной работы или суровых условий работы, таких как высокая температура, высокое давление и агрессивные среды.
Обладая низким сопротивлением, высокой стабильностью и высокой точностью регулирования, седельные клапаны Y-типа подходят для высокостандартных промышленных сценариев, к которым обычные прямые седельные клапаны не могут адаптироваться. Они широко используются в трубопроводах высокотемпературного пара теплоэлектростанций, нефтехимических реакционных трубопроводах высокого давления, криогенных системах транспортировки СПГ, фармацевтических и пищевых санитарных трубопроводах, а также трубопроводах прецизионного контроля очистки воды для защиты окружающей среды. Для промышленных систем, требующих высокой эффективности, низкого энергопотребления и долгосрочной стабильной работы, седельные клапаны Y-типа являются предпочтительной модернизированной альтернативой обычным прямым седельным клапанам.
Таким образом, основные различия между седельными клапанами Y-типа и обычными прямыми клапанами заключаются в структурной оптимизации, гидравлических характеристиках и адаптивности к сценариям. Обычные прямые седельные клапаны имеют ценовые преимущества для простых, нетребовательных традиционных трубопроводов, в то время как седельные клапаны Y-типа преодолевают недостатки высокого сопротивления, высокого энергопотребления и низкой долговечности традиционных прямых седельных клапанов. Обладая превосходными энергосберегающими характеристиками, более высокой точностью регулирования, более длительным сроком службы и меньшими затратами на техническое обслуживание, шаровые клапаны Y-типа стали основным выбором для современных высококачественных систем управления промышленными жидкостями. Инженеры должны выбрать подходящий тип клапана на основе фактического давления в трубопроводе, температуры, требований к регулированию расхода и рабочего цикла, чтобы сбалансировать стоимость проекта и долгосрочную эксплуатационную эффективность.
