Проходные клапаны широко используются в промышленных трубопроводных системах для регулирования потока, контроля давления и обеспечения точного перекрытия. Правильный выбор номинального давления имеет решающее значение для обеспечения безопасности, долговечности и соответствия нормативным требованиям системы. Инженеры и специалисты по закупкам должны учитывать применимые стандарты, в частности спецификации ANSI (Американский национальный институт стандартов) и API (Американский институт нефти), при выборе шаровых клапанов для промышленного применения.
Номинальное давление клапана представляет собой максимально допустимое давление, которое клапан может безопасно выдерживать при определенной температуре. Проходные клапаны , часто используемые в системах высокого давления и высокой температуры, должны выбираться в соответствии с их номиналом, чтобы предотвратить механические неисправности или утечки. Ключевые соображения включают в себя:
Расчетное давление: Максимальное давление, которое может выдержать корпус клапана.
Рабочее давление: фактическое давление в системе при нормальной работе.
Влияние температуры: номинальное давление часто снижается при повышении рабочей температуры из-за пределов прочности материала.
Тип жидкости: Коррозионные, эрозионные или высоковязкие жидкости могут повлиять на выбор и рейтинг материала.
Классы давления ANSI определяют пределы давления и температуры клапана, что позволяет инженерам сопоставлять номинальные характеристики клапана с условиями системы. Общие классы ANSI включают 150, 300, 600, 900, 1500 и 2500.
Класс 150: Подходит для применений с низким давлением (до ~ 285 фунтов на квадратный дюйм при 100 ° F), обычно используется в воде, системах отопления, вентиляции и кондиционирования и легких химических процессах.
Класс 300: Приложения среднего давления (~ 740 фунтов на квадратный дюйм при 100 ° F), часто используются в паро- и газопроводах.
Класс 600-1500: Промышленные системы высокого давления, включая химические заводы, нефтеперерабатывающие заводы и электростанции.
Класс 2500: Применение в условиях экстремально высокого давления, обычно в специальных или морских трубопроводах.
Учет температуры: Каждый класс имеет кривую снижения характеристик для повышенных температур в соответствии с ANSI B16.34. Например, клапан класса 150 может выдерживать давление только 150 фунтов на квадратный дюйм при 400 °F вместо 285 фунтов на квадратный дюйм при 100 °F.
Стандарты API, в частности API 600 и API 602, содержат рекомендации по конструкции клапанов, материалам, испытаниям и номинальным давлениям в нефтяной, газовой и нефтехимической промышленности.
API 600: Охватывает стальные задвижки, запорные и обратные клапаны, подходящие для применения в условиях высокого давления нефти и газа.
API 602: ориентирован на компактные шаровые клапаны малого диаметра с определенными пределами давления и температуры.
Таблицы давления и температуры: API предоставляет таблицы допустимого рабочего давления для конкретных материалов и температурных диапазонов.
Требования к испытаниям: Включает гидростатические испытания и испытания на герметичность седла для проверки соответствия номинальному давлению.
Выбор материала клапана существенно влияет на номинальное давление. Обычные материалы корпуса шарового клапана включают:

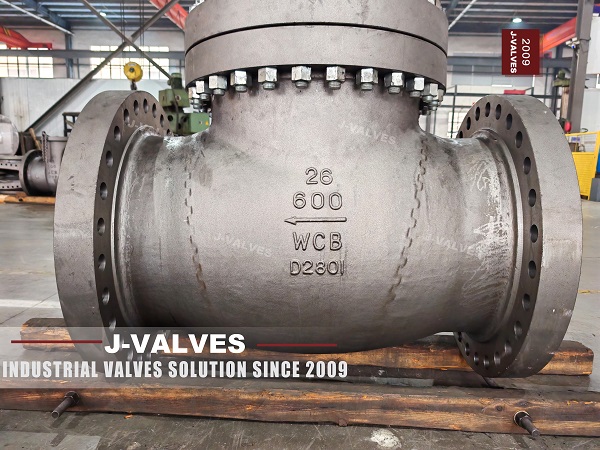

Углеродистая сталь (WCB, A105): широко используется; подходит для применений с умеренным и высоким давлением.
Нержавеющая сталь (304, 316, CF8M): обеспечивает устойчивость к коррозии; Номинальное давление может отличаться из-за более низкой прочности при высоких температурах.
Легированные стали (Инконель, Монель): Высокие температуры и агрессивные среды; часто требуется для клапанов, соответствующих API, в нефтегазовой отрасли.
Металлические седла: необходимы для работы в условиях высоких температур и высокого давления для обеспечения целостности уплотнения.
Мягкие седла (PTFE, RTFE): подходят для более низких температур и давлений; не рекомендуется для пара или высокотемпературных жидкостей.
Определите состояние системы: определите максимальное рабочее давление, температуру и характеристики жидкости.
См. таблицы ANSI/API: сопоставьте системные требования с классами давления и ограничениями по материалам.
Учитывайте запасы безопасности: выберите клапан с номинальным давлением на 10–25 % выше рабочего давления системы.
Проверьте температурное снижение характеристик: убедитесь, что выбранный клапан может выдерживать повышенные температуры без ущерба для прочности.
Проверьте совместимость материалов. Убедитесь, что материалы корпуса, крышки и седла выдерживают давление и химическое воздействие.
Правильный выбор номинального давления Стандарты ANSI и API содержат четкие рекомендации по предельным значениям давления и температуры, испытаниям и выбору материалов, помогая инженерам проектировать надежные трубопроводные системы. Понимая эти стандарты и тщательно оценивая состояние системы, инженеры могут выбрать проходного клапана имеет важное значение для обеспечения безопасной и эффективной промышленной деятельности. шаровые клапаны , которые обеспечат долгосрочную безопасность, производительность и соответствие требованиям в сложных промышленных условиях.
