ASME B16.10-это американский стандарт, который указывает личные и сквозные размеры клапанов, включая шаровые клапаны . Этот стандарт обеспечивает согласованность и совместимость в конструкции клапана, что облегчает интеграцию клапанов в различные системы трубопровода.
• Определение: ASME B16.10 определяет структурную длину как расстояние между двумя концами клапана, измеренное с поверхности фланца или конца резьбового соединения.
• Измерение: длина конструкции измеряется с поверхности фланца или конца резьбового соединения с противоположной поверхностью или конец.
• Терпимость: стандарт определяет допуски на структурные длины, чтобы обеспечить совместимость и взаимозаменяемость. Эти допуски подразделяются на два уровня: класс A (общие промышленные приложения) и класс B (приложения с высокой конкретной позицией).

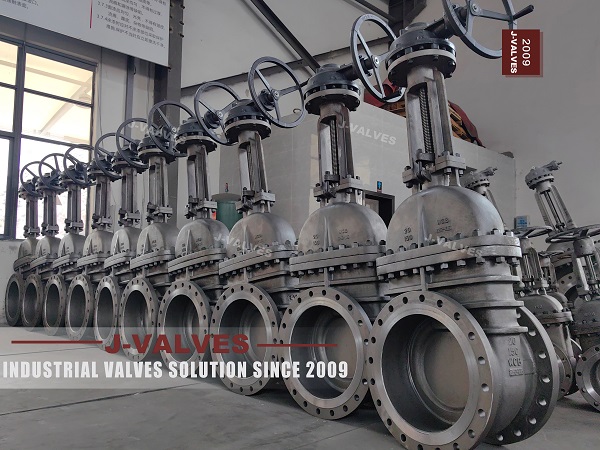

GB/T 12221 - это китайский национальный стандарт, который определяет структурные длины затвора . Этот стандарт предназначен для обеспечения согласованности и надежности в проектировании и применении клапанов в Китае.
• Определение: GB/T 12221 Определяет структурную длину как расстояние между двумя концами клапана, измеренное с поверхности фланца или конца резьбового соединения.
• Измерение: длина конструкции измеряется аналогично ASME B16.10 с поверхности фланца или конца резьбового соединения с противоположной поверхностью или конец.
• Терпимость: стандарт определяет допуски на структурные длины, чтобы обеспечить совместимость и взаимозаменяемость. Эти допуски предназначены для удовлетворения конкретных потребностей внутренних промышленных приложений.
| Особенность | ASME B16.10 шариковые клапаны | ГБ/т 12221 Клапаны затвора |
| Стандартный | ASME B16.10 | ГБ/т 12221 |
| Измерение | Лицом к лицу или сквозным размерам | Лицом к лицу или сквозным размерам |
| Терпимость | Класс A (общие промышленные приложения) и класса B (приложения высокого определения) | Конкретные допуски на внутреннее промышленное применение |
| Последовательность | Обеспечивает постоянную структурную длину для разных производителей | Обеспечивает постоянную структурную длину для разных производителей |
| Совместимость | Способствует совместимости с другими компонентами трубопровода | Способствует совместимости с другими компонентами трубопровода |
| Приложения | Нефть и газ, химическая обработка, очистка воды | Очистка воды, химическая обработка, нефть и газ |
