Как выбрать клапаны ворот среди стандартов API 600, API 6D и ASME 16.34

В сфере управления промышленной жидкостью клапаны затвора играют ключевую роль в обеспечении эффективной и безопасной регуляции потока жидкости. Когда дело доходит до выбора соответствующего клапана затвора , три стандарта выделяются: API 600, API 6D и ASME 16.34. Каждый из этих стандартов имеет свой собственный набор характеристик, приложений и требований, что делает выбор важным решением, которое может повлиять на производительность, безопасность и долговечность системы.

Обзор API 600, API 6D и ASME 16.34

API 600

API 600, разработанный Американским институтом нефтяного института, фокусируется на болтовых стальных затворных клапанах . Эти клапаны предназначены в основном для промышленности нефти и природного газа. Стандарт известен для установления строгих руководящих принципов по проектированию, материалам и производственным процессам клапанов. API 600-совместимые клапаны разработаны для выдержания условий высокого давления и высокотемпературных, обеспечивая надежную производительность в требовательных средах.

API 6d

API 6D является еще одним стандартом Американского института нефти, специально предназначенным для трубопроводных клапанов, используемых в нефтегазовой отрасли. Он охватывает широкий спектр типов клапанов, включая затворные клапаны. API 6D-клапаны предназначены для удовлетворения строгих требований транспортировки трубопровода, с акцентом на долгосрочную надежность, долговечность и безопасность. В этом стандарте также рассматриваются такие аспекты, как пожарная конструкция, которая имеет решающее значение в нефтегазовом секторе, где транспортируются легковоспламеняющиеся вещества.

ASME 16.34

Американское общество инженеров -механиков (ASME) разработало ASME 16.34. Этот стандарт является более полным, охватывающий различные типы клапанов, включая затворы, и применяется к более широкому спектру отраслей, помимо нефти и газа. ASME 16.34 Устанавливает требования для конструкции клапана, материалов, оценок давления и процедур тестирования. Он обеспечивает общую структуру для производства и использования клапанов, обеспечивая, чтобы клапаны соответствовали высококачественным и стандартам безопасности в разных промышленных приложениях.

Ключевые различия между стандартами

Сфера применения

API 600 в основном нацелен на нефтяной и природной газовой промышленности, особенно для использования трубопровода в общем виде. Эти клапаны подходят для применений, где распространены условия высокого давления и высокотемпературных. Например, в нефтеперерабатывающих заводах, где сырая нефть обрабатывается под экстремальным давлением и температурами, на клапанах затвора API 600 можно полагаться на обеспечение надежного управления потоком.

API 6D, с другой стороны, специально предназначен для трубопроводных клапанов в секторе нефтегазового транспорта. Это включает в себя клапаны, используемые в трубопроводах на дальние расстояния, которые переносят нефть и газ от производственных площадок до нефтеперерабатывающих заводов или распределительных центров. Стандарт учитывает уникальные проблемы транспортировки трубопровода, такие как необходимость в том, чтобы клапаны выдержали непрерывный поток жидкостей на большие расстояния и в различных условиях окружающей среды.

ASME 16.34 имеет гораздо более широкий объем, применимый к широкому спектру отраслей, включая производство электроэнергии, химическую обработку и очистку воды. Например, на электростанции, где в процессе генерации используются различные типы жидкостей, ASME 16.34-совместимых клапанов могут использоваться для контроля потока паров, воды и других рабочих жидкостей.

Требования материала

В соответствии с API 600 материалы, используемые для конструкции клапана, тщательно указаны. Углеродные и сплавные стали обычно используются, и выбор материала зависит от таких факторов, как рабочая температура, давление и характер обрабатываемой жидкости. Для высокотемпературных применений могут быть выбраны сплавные стали с хорошими свойствами теплостойчивости.

API 6D также имеет строгие требования к материалам с акцентом на материалы, которые могут противостоять коррозийному и абразивному характеру нефтяных и газовых жидкостей. В трубопроводах, где жидкость может содержать примеси и коррозионные вещества, часто используются материалы с высокой коррозионной стойкостью, такие как определенные оценки нержавеющей стали. Кроме того, стандарт может потребовать материалов для удовлетворения конкретных требований к установлению перелома, чтобы обеспечить целостность клапана в суровых условиях эксплуатации.

ASME 16.34 предоставляет более общий набор материалов. Хотя это позволяет использовать широкий спектр материалов, в зависимости от применения, также требуется, чтобы выбранные материалы соответствовали определенным механическим и химическим свойствам. Например, на установке химической переработки, где обрабатываются высоко коррозионные химические вещества, могут использоваться материалы с превосходной коррозионной стойкостью, такие как специальные сплавы или пластмассы, могут использоваться, если они соответствуют требованиям стандарта.

Проектные и строительные функции

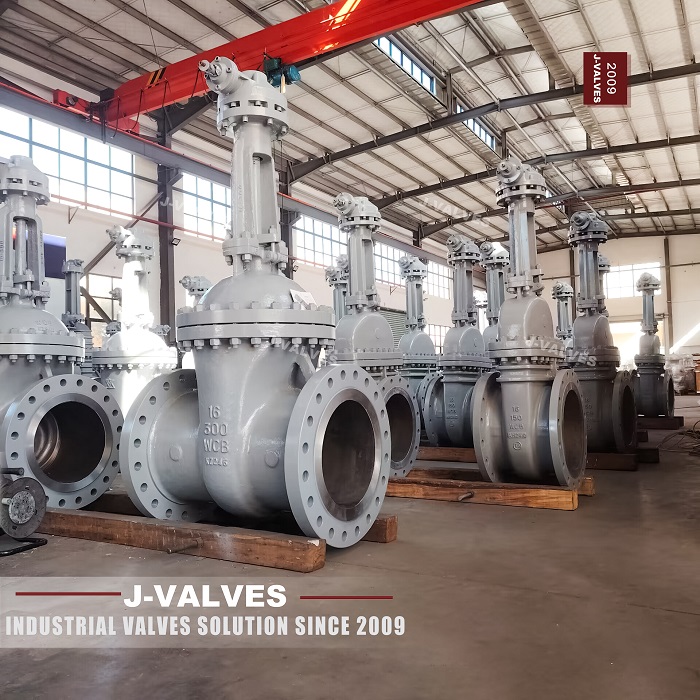

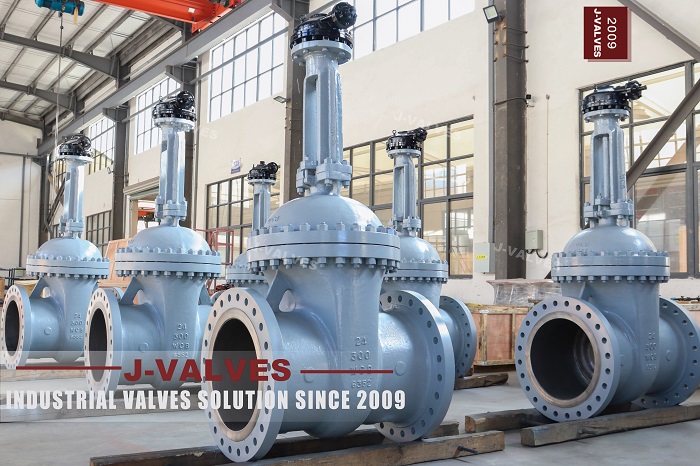

API 600-совместимые затворы обычно оснащены болтливым капотом. Эта конструкция обеспечивает легкий доступ к внутренним компонентам клапана для технического обслуживания и ремонта. Клапаны также разработаны с надежной конструкцией для выдержания дифференциалов высокого давления. Тело и капот часто изготовлены из толстостенных материалов для обеспечения прочности и долговечности.

Клапаны API 6D затвора часто имеют полнопроборщик. Это означает, что внутренний диаметр клапана такой же, как у диаметра трубопровода, сводя к минимуму потерю давления и обеспечивая эффективный поток жидкости. Кроме того, эти клапаны могут включать такие функции, как безопасная конструкция, которая включает в себя использование материалов и методов строительства, которые предотвращают протекание или сбой клапана во время пожара.

ASME 16.34-совместимые клапаны могут иметь различные конфигурации дизайна, в зависимости от приложения. У них могут быть разные типы конечных соединений, такие как фланцевые, резьбовые или складные, в соответствии с различными системами трубопроводов. Конструкция этих клапанов также учитывает такие факторы, как требуемая скорость потока, оценки давления и температуры давления и тип контролируемой жидкости.

Давление-температурные рейтинги

Клапаны API 600 затвора предназначены для обработки широкого диапазона условий температуры давления. Стандарт определяет рейтинги давления с точки зрения классов давления ANSI, обычно в диапазоне от 150 до 2500. Оценки температуры зависят от используемых материалов, но, как правило, эти клапаны могут работать при высоких температурах, что делает их подходящими для применений на нефтеперерабатывающих заводах и других высокотемпературных процессах.

API 6D-клапаны также имеют специфические оценки давления температуры. Рейтинги давления основаны на требованиях транспортировки трубопровода, а клапаны предназначены для противодействия колебаниям давления и изменению температуры, которые происходят во время транспортировки нефти и газа. Температурные оценки тщательно определены, чтобы обеспечить эффективность клапана в различных условиях окружающей среды, от холодного климата до горячих пустынь.

ASME 16.34 предоставляет комплексный набор таблиц-темно-температурных таблиц, которые покрывают широкий спектр материалов и типов клапанов. Эти таблицы помогают определить соответствующие оценки давления и температуры для данного клапана на основе его конструкции и используемых материалов. Стандарт обеспечивает гибкость при выборе клапанов для различных применений, если выполняются требования к температуре давления.

Тестирование и сертификация

API 600 требует, чтобы клапаны проходили строгие процедуры тестирования для обеспечения соответствия. Это включает в себя тестирование давления, чтобы проверить способность клапана противостоять указанным различиям давления без утечки. Кроме того, проводятся другие тесты, такие как тестирование материалов, осмотр размеров и функциональные тестирование, чтобы обеспечить, чтобы клапан соответствовал всем требованиям стандарта. После того, как клапан проходит эти тесты, он может быть сертифицирован как API 600.

API 6D также имеет строгие требования к тестированию. В дополнение к испытаниям на давление и утечку, клапаны могут быть подвергнуты пожарному тестированию в соответствии с требованиями к огнезащитному проектированию. Процедуры тестирования предназначены для моделирования фактических условий работы, с которыми сталкивается клапан в трубопроводе, обеспечивая его надежность и безопасность. Сертификация в соответствии с API 6D является признаком качества и соответствия строгим требованиям стандарта.

Компания ASME 16.34-совместимые клапаны также должны проходить серию тестов, включая тестирование давления, тестирование на утечку и тестирование производительности. Процедуры тестирования предназначены для обеспечения того, чтобы клапан соответствовал требованиям стандарта для проектирования, материалов и производительности. ASME предоставляет процесс сертификации, который подтверждает соответствие клапана стандарту, что дает пользователям доверие к качеству и надежности клапана.

Сравнение API 600, API 6D и ASME 16.34 в табличном формате
