Анализ применения клапанов бабочек и затворов в химической промышленности

Клапаны бабочек в химической промышленности

Дизайн и производительность

• Компактная структура: клапаны бабочек известны своей компактной конструкцией, что делает их пригодными для применений с ограниченным пространством. Они состоят из круглого диска, который вращается вокруг центральной оси для контроля потока жидкости.

• Низкое сопротивление потока: при полном открытии клапаны бабочек обеспечивают минимальное сопротивление потока, что позволяет эффективно проходить жидкость. Эта функция особенно полезна в системах, требующих высоких скоростей потока.

• Быстрая работа: клапаны бабочек могут быть быстро открыты или закрыты, что делает их идеальными для применений, которые требуют быстрого отклика и частой работы.

• Варианты материала: они часто изготавливаются из таких материалов, как нержавеющая сталь, углеродистая сталь или сплавная сталь, с уплотнениями из PTFE или других высокотемпературных материалов для обеспечения долговечности и коррозионной стойкости.

Случаи применения

Случай 1: высокотемпературное применение

В каталитическом трещинном блоке на химической установке клапаны бабочек используются в системе восстановления энергии для дымового газа. Эти клапаны должны выдерживать экстремальные температуры, с рабочими температурами, достигающими до 680 ° C, и пиковые температуры до 800 ° C. Чтобы удовлетворить эти требования, клапаны бабочек построены из высокотемпературных материалов, таких как 304H и Inconel X-750. Конструкция также учитывает тепловое расширение и чередующиеся тепловые эффекты для обеспечения долгосрочной надежности.

Случай 2: Приложение высокого давления

В химической промышленности угля клапаны бабочек используются для применения высокого давления. Например, тройной ээкцентричный клапан с жесткой шириной выбирается для его высокой экономической эффективности и способности обрабатывать условия с большим диаметром, высокотемпературным и высоким давлением. Клапан оснащен интегрированным корпусом клапана и структурой сиденья, с уплотнением поверхностного слоя, изготовленного из износостойких и коррозионных сплавных материалов. Этот дизайн обеспечивает превосходную производительность герметизации даже под высоким давлением.

Случай 3: высокоскоростное применение

В системах очистки воды клапаны бабочек используются для регулирования потока воды на разных стадиях очистки. Эти клапаны, оснащенные пневматическими приводами, обеспечивают быстрый и точный контроль потока, обеспечивая постоянное качество продукта. Низкое сопротивление потока и быстрая работа клапанов бабочек делают их подходящими для высокоскоростных систем жидкости.

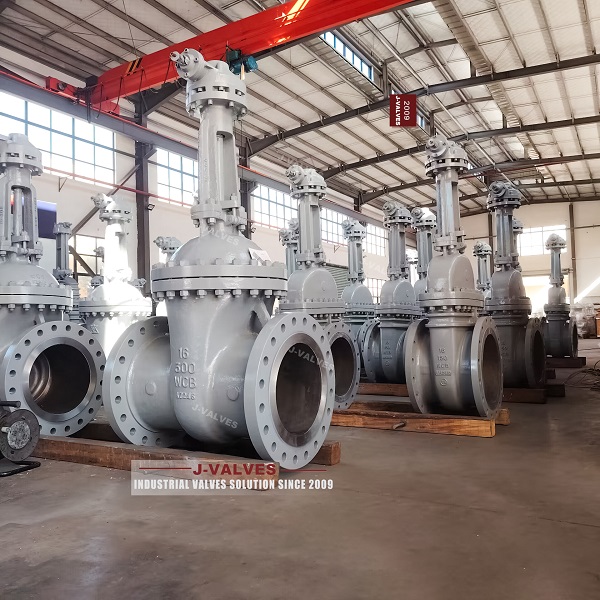

Клапаны в химической промышленности

Дизайн и производительность

• Надежное уплотнение: затворы предназначены для обеспечения превосходной производительности герметизации с затвором, который перемещается вертикально для управления потоком жидкости. Большая площадь контакта между воротами и сидением обеспечивает минимальную утечку.

• Обработка высокого давления. Клапаны способны выдерживать высокое давление, что делает их подходящими для требования промышленного применения.

• Варианты материала: Клапаны затвора обычно изготовлены из высокопрочных материалов, таких как углеродистая сталь, нержавеющая сталь или сплавная сталь, чтобы обеспечить долговечность и коррозионную стойкость.

Случаи применения

Случай 1: нефтеперерабатывающий нефтеперерабатывающий завод

В крупномасштабном нефтехимическом нефтеперерабатывающем заводе в различных единицах обработки используются Эти клапаны изготавливаются из специальных коррозионных сплавных материалов, чтобы противостоять коррозийному характеру нефтяных продуктов. Оснащенные высокими электрическими приводами, клапаны затвора обеспечивают дистанционное управление и мониторинг в режиме реального времени, обеспечивая стабильную работу и уменьшая ручное вмешательство. клапаны затвора , включая дистилляцию сырой нефти, каталитическое растрескивание и гидропроцесс.

Случай 2: Муниципальная обработка воды

На муниципальной водоочистной установке затвольные клапаны используются для борьбы с потоком сточных вод через различные расчистки, такие как седиментационные резервуары, фильтры и реакционные бассейны. Отличная производительность герметизации и устойчивость к износу затвольных клапанов обеспечивает надежную работу системы очистки сточных вод, предотвращение утечек и обеспечение соответствия окружающей среде.

Сравнительный анализ

Ключевые различия
