Нулевой перепад давления в магистральных линиях: принципы проектирования и применение задвижек в полностью открытом/закрытом режиме

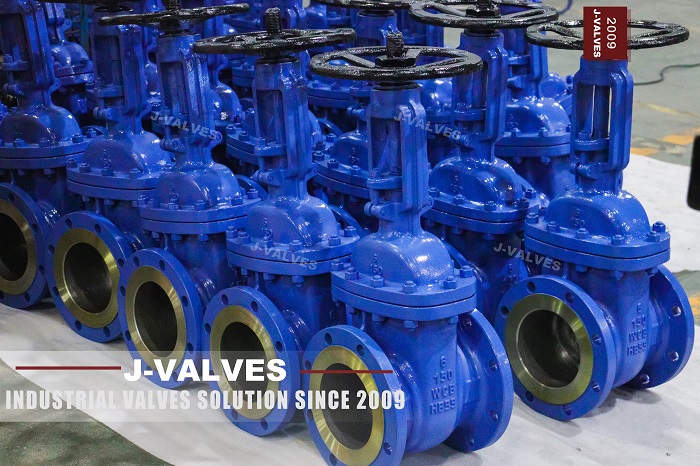

В промышленных трубопроводных системах основная линия играет решающую роль в транспортировке жидкости, передаче давления и общей стабильности системы. Для таких требовательных применений клапан должен не только обеспечивать надежное закрытие, но и максимально минимизировать сопротивление потоку. Вот почему задвижки обычно выбираются для эксплуатации на магистральной линии, особенно в полностью открытых или полностью закрытых условиях эксплуатации.

Когда инженеры оценивают варианты клапанов, постоянно возникает один вопрос: почему на магистральных линиях предпочтительнее задвижки, а не дроссельные клапаны? Ответ кроется в уникальной конструкции и характеристиках потока задвижек. В полностью открытом положении путь потока почти прямой, что означает, что потеря давления чрезвычайно мала. Это делает задвижки идеальными для систем, где важны энергоэффективность и производительность подачи жидкости.

I. Что означает «нулевой перепад давления» на магистральной линии?

«Нулевое падение давления» не означает полного отсутствия потери давления. С практической инженерной точки зрения это означает, что клапан в полностью открытом положении оказывает минимальное сопротивление, а падение давления достаточно низкое, чтобы его можно было считать незначительным при проектировании системы.

Для магистральной линии это особенно важно, поскольку она часто служит основным транспортным маршрутом. Чрезмерная потеря давления может привести к:

• Более высокое энергопотребление

• Повышенная нагрузка насоса

• Более низкая эффективность транспортировки

• Снижение стабильности работы

Задвижки здесь работают хорошо, поскольку после поднятия задвижки внутренний канал становится близким к прямому отверстию, что позволяет жидкости проходить с очень ограниченной турбулентностью или дросселированием.

II. Почему задвижки идеально подходят для полностью открытого/полностью закрытого режима работы?

Задвижки предназначены в первую очередь для изоляции, а не регулирования. Принцип их действия естественным образом удовлетворяет двум условиям:

Полностью открыт

Заслонка полностью поднимается за пределы пути потока, создавая почти прямой канал с минимальным сопротивлением.

Полностью закрыт

Затвор опускается вниз, обеспечивая герметичное перекрытие, что делает его пригодным для изоляции линии, технического обслуживания и аварийного отключения.

Вот почему задвижки часто называют запорными, а не регулирующими клапанами. Если их оставить в частично открытом положении в течение длительного времени, они могут подвергнуться эрозии, вибрации и износу уплотнительной поверхности. По этой причине их не рекомендуется использовать для частого регулирования.

III. Структурные причины низких потерь давления

Характеристики с низким перепадом давления задвижки обусловлены тем, как ее конструкция поддерживает поток.

1. Прямоточный путь потока

В полностью открытом состоянии путь жидкости относительно прямой, что снижает изменение направления и местное сопротивление.

2. Клиновая или параллельная конструкция ворот.

После подъема задвижка не создает дросселирующий канал, как шаровой клапан или частично открытый шаровой клапан.

3. Большая площадь потока в открытом положении.

Когда заслонка полностью поднята, площадь потока очень близка к внутреннему диаметру трубы, что повышает эффективность потока.

4. Уплотнительные поверхности не являются частью регулирования потока.

Функция уплотнения активна в основном в закрытом положении, поэтому в открытом положении клапан не мешает постоянному потоку.

IV. Типичные применения в магистральных системах

Задвижки широко используются в различных магистральных системах, в том числе:

1. Нефте- и газопроводы

Они поддерживают передачу на большие расстояния с низким сопротивлением и надежной изоляцией линий.

2. Химические технологические трубопроводы

Они используются для линий питания, переключения системы и изоляции при обслуживании.

3. Энергетические и тепловые системы

Они служат в качестве основных запорных клапанов в линиях пара, горячей воды и теплоносителей.

4. Муниципальный водопровод.

Они подходят для сетей большого диаметра, на большие расстояния, требующих стабильной работы.

5. Металлургия и промышленность.

Они хорошо работают в средах с высокими температурами, высокими расходами и высоким содержанием твердых частиц.

V. Что следует учитывать при выборе задвижки?

Несмотря на то, что задвижки отлично подходят для работы с нулевым перепадом давления и полностью открытым/закрытым, правильный выбор по-прежнему имеет значение.

1. Убедитесь, что клапан предназначен для изоляции, а не дросселирования.

Если система требует частого регулирования расхода, задвижка – не лучший выбор.

2. Оцените среду

Коррозионные жидкости, твердые вещества, высокая температура и высокое давление влияют на материал корпуса и конструкцию уплотнений.

3. Соответствуйте размеру и классу давления.

Магистральные клапаны часто имеют большой диаметр и высокое давление, поэтому конструкция должна соответствовать реальным условиям эксплуатации.

4. Учитывайте рабочую частоту

Частая езда на велосипеде может сократить срок службы шибера, седла и уплотнительных поверхностей.

5. Проверьте место для установки.

Задвижкам требуется достаточно места по вертикали для полного хода при открытии.

VI. Преимущества и ограничения

Преимущества

• Очень низкое сопротивление потоку в полностью открытом состоянии.

• Отлично подходит для изоляции основной линии.

• Сильная возможность отключения

• Подходит для трубопроводов большого диаметра.

• Продуманная и широко проверенная конструкция

Ограничения

• Не подходит для троттлинга

• Длинный ход открытия и закрытия

• Больший общий размер

• Риск износа при частичном открытии

Лучшая практика эксплуатации проста: используйте задвижку только в полностью открытом или полностью закрытом положении, а не для управления в среднем положении.

VII. Почему эта конструкция хорошо работает в инженерных проектах

С точки зрения проекта главный линейный клапан должен быть надежным, эффективным и не требующим особого обслуживания. Задвижки обеспечивают именно этот баланс:

• Более низкие эксплуатационные расходы

• Снижение потерь давления в системе

• Меньше нагрузка на оборудование

• Простая стратегия обслуживания

• Простая стандартизация проектов

Для промышленных систем, которым требуется долговременная стабильность, задвижки обеспечивают эффективный баланс эффективности, надежности и контроля затрат.

VIII. Заключение

Нулевой перепад давления в магистрали – это не просто теория. Это результат соответствия конструкции клапана, конструкции канала потока и условий эксплуатации. Задвижки являются классическим решением, поскольку они сочетают в себе низкое сопротивление в открытом положении и надежную изоляцию в закрытом положении.

Если для вашего проекта требуется высокая пропускная способность, низкие потери давления и надежное закрытие, задвижка часто является одним из наиболее практичных вариантов.

Часто задаваемые вопросы

В1: Можно ли использовать задвижку для регулирования потока?

Это не рекомендуется. Задвижки предназначены для полностью открытого/закрытого режима работы, а частичное открытие может привести к эрозии и повреждению уплотнения.

В2: Почему задвижки имеют низкий перепад давления?

Потому что путь потока почти прямой, когда клапан полностью открыт, создавая минимальное сопротивление.

В3: Почему на магистральных линиях часто используются задвижки?

Потому что магистральные линии обычно требуют низких потерь давления, надежной изоляции и пригодности для труб большего диаметра.
