Проектирование и анализ производительности задвижек высокого давления для промышленного применения

Введение

Промышленная задвижка является одной из наиболее широко используемых запорных клапанов в трубопроводных системах высокого давления. Задвижки, предназначенные в первую очередь для полностью открытого или полностью закрытого режима работы, обеспечивают превосходную пропускную способность, низкую потерю давления и надежную запорную работу в таких требовательных отраслях, как нефтегазовая, нефтехимическая, энергетическая и химическая переработка.

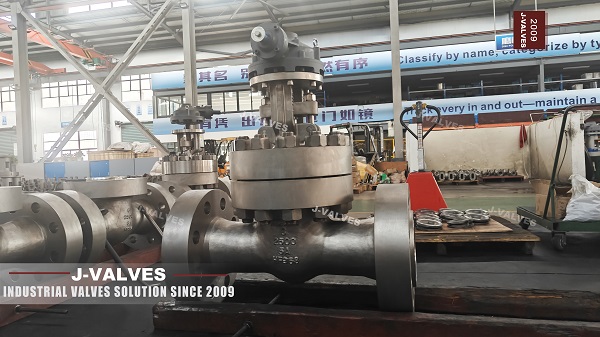

Задвижка, показанная на рисунке, представляет собой промышленную конструкцию высокого давления с прочной конструкцией корпуса, фланцевыми соединениями и классом давления, подходящим для тяжелых условий эксплуатации. Задвижки высокого давления должны сохранять механическую прочность, надежность уплотнения и стабильность работы в условиях экстремального давления и температуры.

J-VALVES специализируется на производстве высокопроизводительной промышленной арматуры в соответствии с международными стандартами, предлагая индивидуальные решения для критически важных применений по всему миру.

1. Конструктивное проектирование промышленных задвижек.

Задвижка регулирует поток жидкости , перемещая диск в форме затвора вертикально между двумя уплотняющими седлами. При полном открытии заслонка полностью уходит с пути потока, создавая прямой проход с минимальной турбулентностью и перепадом давления.

К основным компонентам промышленной задвижки относятся:

• Корпус клапана

• Сборка капота

• Ворота клиновые

• Корень

• Кольца седла

• Система упаковки

• Маховик или привод

Прочная конструкция корпуса обеспечивает удержание давления, а прецизионные уплотнительные компоненты обеспечивают надежную запорную функцию.

Для применений с высоким давлением в задвижках обычно используются:

• Конструкция из кованой или литой стали

• Конструкция крышки с болтовым креплением или герметичной крышкой

• Конфигурация с восходящим штоком

• Гибкая клиновая конструкция

• Уплотняющие поверхности металл-металл

2. Характеристики конструкции задвижки при высоком давлении

Для трубопроводных систем высокого давления требуется арматура, способная выдерживать значительные механические нагрузки и колебания давления. Конструкция задвижки обеспечивает превосходную устойчивость к давлению благодаря оптимизированной толщине корпуса, высокопрочным материалам и передовой технологии уплотнения.

2.1 Возможность сдерживания сильного давления

Корпус клапана является основным компонентом, воспринимающим давление. Задвижки высокого давления имеют усиленную конструкцию корпуса, способную выдерживать нагрузки внутреннего давления.

Ключевые преимущества включают в себя:

• Высокая механическая прочность

• Отличная устойчивость к давлению

• Стабильная работа при перепадах температур

• Длительный срок службы в сложных условиях

Для таких применений, как системы разведки и добычи нефти и газа, электростанции и перерабатывающая промышленность, надежное сдерживание давления имеет важное значение для безопасной эксплуатации.

2.2 Характеристики расхода при низком перепаде давления

Одним из основных преимуществ задвижек является их полнопроходной проходной канал.

Когда клапан полностью открыт:

• Затвор полностью поднят из канала потока.

• Жидкость течет непосредственно через клапан

• Турбулентность сведена к минимуму

• Потеря давления значительно снижается

Это делает задвижки особенно подходящими для трубопроводов большого диаметра, требующих эффективной транспортировки жидкости.

3. Технология уплотнения промышленных задвижек.

Герметизирующие свойства задвижки напрямую влияют на надежность системы. В усовершенствованных конструкциях задвижек используется точная механическая обработка и оптимизированные уплотнительные конструкции для обеспечения надежного закрытия.

Конструкция уплотнения металлического седла

В промышленных задвижках обычно используются системы уплотнения «металл по металлу», что обеспечивает такие преимущества, как:

• Высокая температурная стойкость

• Износостойкость

• Длительный срок эксплуатации

• Совместимость с суровыми средами

Уплотнительные поверхности затвора и седла имеют прецизионную обработку, обеспечивающую правильный контакт и минимизирующую утечку.

Гибкий дизайн клина

Гибкая конструкция клинового затвора позволяет клапану компенсировать тепловое расширение и деформацию корпуса.

Преимущества включают в себя:

• Повышенная надежность уплотнения

• Снижен риск заклинивания ворот.

• Лучшая производительность при циклическом изменении температуры

Эта конструкция широко применяется в высокотемпературных паровых системах и в нефтеперерабатывающих установках.

4. Выбор материала для задвижек

Выбор материала играет важную роль в определении производительности клапана. В зависимости от условий эксплуатации в промышленных задвижках могут использоваться разные материалы.

Общие материалы включают в себя:

Задвижка из углеродистой стали

Подходит для:

• Нефтепроводы

• Системы природного газа

• Общие промышленные применения

Преимущества:

• Высокая прочность

• Экономическая эффективность

• Хорошие механические свойства

Задвижка из нержавеющей стали

Используется для:

• Коррозионные химические среды

• Системы пищевой промышленности

• Чистые технологические приложения

Преимущества:

• Отличная коррозионная стойкость

• Высокая долговечность

• Хорошие температурные характеристики

Задвижка из легированной стали

Предназначен для:

• Высокотемпературные применения

• Паровые системы высокого давления

• Энергетическое оборудование

Преимущества:

• Превосходное сопротивление ползучести

• Высокая термическая стабильность

5. Применение высокопроизводительных задвижек

Промышленные задвижки широко используются во многих отраслях благодаря их надежной изолирующей способности.

Нефтяная и газовая отрасль

Приложения включают в себя:

• Транспортные трубопроводы

• Устьевые системы

• Технологические установки нефтеперерабатывающего завода

• Складские помещения

Задвижки обеспечивают надежную запорную функцию для критической изоляции трубопровода.

Производство электроэнергии

Используется в:

• Паровые системы

• Системы питательной воды котлов

• Трубопроводы охлаждающей воды

Задвижки высокого давления помогают поддерживать безопасную и стабильную работу в сложных условиях.

Химические и нефтехимические заводы

Задвижки обычно устанавливаются в:

• Технологические трубопроводы

• Системы транспортировки химикатов

• Жидкостные системы высокого давления

Правильный выбор материала обеспечивает совместимость с различными технологическими средами.

6. Производственные преимущества промышленных задвижек J-VALVES

J-VALVES фокусируется на точном производстве и контроле качества, чтобы предоставить надежные решения для промышленной арматуры.

Передовой производственный процесс

К преимуществам производства относятся:

• Прецизионная обработка уплотнительных поверхностей

• Строгий контроль размеров

• Профессиональные процедуры сборки

• Комплексные процессы тестирования

Каждый клапан проходит процедуры проверки, включая:

• Испытание корпуса под давлением

• Проверка седла на герметичность

• Проверка материала

• Функциональное тестирование работы

Соответствие международным стандартам

J-VALVES проектирует промышленные задвижки в соответствии с признанными международными стандартами, в том числе:

• Спецификации API

• Требования ASME

• Номинальное давление ANSI

• Стандарты материалов ASTM

Это обеспечивает совместимость с мировыми промышленными трубопроводными системами.

7. Заключение

Высокопроизводительные промышленные задвижки являются важными компонентами для надежной изоляции трубопроводов в условиях высокого давления. Их конструкция с прямоточным потоком, способность выдерживать высокое давление и прочная уплотнительная конструкция делают их подходящими для нефтегазовых, нефтехимических, энергетических и промышленных технологических систем.

Показанная задвижка представляет собой типичное промышленное решение для тяжелых условий эксплуатации, предназначенное для сложных условий эксплуатации. Благодаря оптимизированному проектированию, передовому выбору материалов и строгому производственному контролю J-VALVES предлагает надежные решения в области клапанов, отвечающие требованиям современного промышленного применения.
