Конструкция, характеристики и применение промышленных задвижек в трубопроводных системах высокого давления

Введение

Задвижки являются одними из наиболее широко используемых запорных клапанов в промышленных трубопроводных системах. Они разработаны для обеспечения полного закрытия или полного открытия , что делает их идеальными для применений, где требуется прямолинейный поток и минимальные потери давления.

В системах транспортировки нефти и газа, нефтехимических заводах, системах электроэнергетики и водоочистных сооружениях задвижки играют решающую роль в обеспечении надежной изоляции технологической среды.

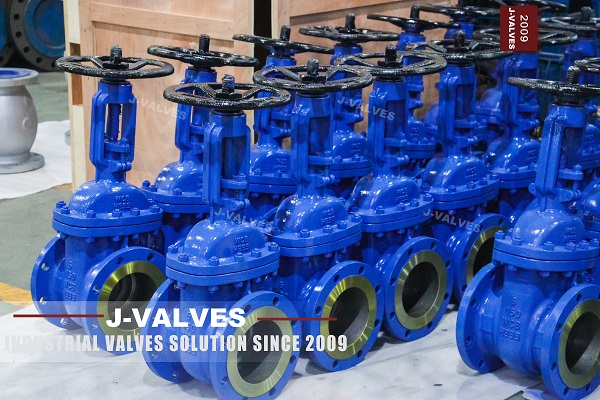

Задвижки, показанные на изображении, представляют собой промышленные фланцевые задвижки класса 150LB WCB , обычно используемые в трубопроводных системах среднего давления с высокими требованиями к долговечности. Такие производители, как J-VALVES, предлагают инженерные решения задвижек, разработанные в соответствии со стандартами API и ASME для глобального промышленного применения.

Что такое задвижка?

Задвижка представляет собой клапан линейного движения , в котором для управления потоком жидкости используется плоский или клиновидный диск (задвижка).

Основная функция:

• Полностью открытый → беспрепятственный путь потока

• Полностью закрыт → плотное закрытие

• Не подходит для дросселирования (частичного открытия)

Задвижки предназначены для изоляции, а не регулирования потока.

Конструктивные особенности промышленных задвижек

1. Конструкция клиновых ворот

Диск клиновидной формы обеспечивает:

• Герметичное уплотнение под давлением

• Сниженный риск утечки

• Стабильный контакт с седельными кольцами

2. Механизм подъема штока

Конструкция подъемного штока позволяет:

• Визуальная индикация положения (открыто/закрыто)

• Снижение износа уплотнительных поверхностей.

• Простое управление с помощью маховика или привода

3. Конструкция крышки с болтовым креплением

Корпус клапана обычно включает в себя:

• Крышка с болтовым креплением для доступа для обслуживания

• Уплотняющая прокладка, удерживающая давление

• Простота внутреннего осмотра и ремонта

4. Фланцевое торцевое соединение

Фланцевая конструкция обеспечивает:

• Сильная интеграция трубопроводов

• Простая установка и замена

• Надежная герметизация в местах соединения.

Как работают задвижки в трубопроводных системах

Принцип работы прост:

1. Маховик или привод вращает шток

2. Шток перемещает ворота вверх или вниз

3. Ворота поднимаются → поток открывается

4. Ворота опускаются → поток полностью блокируется

Такое линейное движение обеспечивает минимальную турбулентность и потерю давления при полностью открытом положении.

Преимущества задвижек в промышленном применении

1. Низкое падение давления

В полностью открытом состоянии задвижки обеспечивают:

• Прямой путь потока

• Минимальное сопротивление

• Высокая эффективность трубопроводного транспорта

2. Высокая эффективность уплотнения.

Прецизионно обработанные уплотнительные поверхности обеспечивают:

• Надежное отключение

• Сниженный риск утечки

• Долгосрочная стабильность

3. Подходит для систем высокого давления.

Задвижки WCB, подобные показанным на изображении, широко используются в:

• Системы класса 150–600 фунтов

• Нефтяные трубопроводы

• Водяные и паровые системы

4. Долговечное промышленное строительство.

Корпус WCB из углеродистой стали обеспечивает:

• Высокая механическая прочность

• Хорошая термостойкость

• Длительный срок службы в промышленных условиях.

Материальные и инженерные соображения

Обычные материалы задвижек включают:

• WCB (углеродистая сталь): общепромышленное применение.

• Нержавеющая сталь (CF8/CF8M): агрессивная среда.

• Легированная сталь: высокая температура и высокое давление

• Низкотемпературная сталь (LF2): криогенные системы

J-VALVES выбирает материалы на основе класса давления, температурного диапазона и характеристик среды, чтобы обеспечить оптимальную производительность.

Приложения затвора клапанов

Задвижки широко используются в:

• Нефте- и газопроводы

• Технологические системы нефтеперерабатывающих заводов

• Нефтехимические заводы

• Объекты электрогенерации

• Системы водоснабжения и водоотведения

• Промышленные паропроводы

Рекомендации по техническому обслуживанию и эксплуатации

Для обеспечения долгосрочной надежности:

• Избегайте частичного открытия

• Регулярно проверяйте набивку штока

• При необходимости смазывайте резьбу штока.

• Проверьте затяжку болтов фланца

• Выполнять периодические испытания под давлением

Правильная эксплуатация значительно продлевает срок службы клапана.

Качество производства и тестирование – J-VALVES Инженерная мощь

J-VALVES производит промышленные задвижки со строгой системой контроля качества:

Ключевые производственные процессы:

• Прецизионное литье корпуса WCB

• Обработка уплотнительных поверхностей на станке с ЧПУ

• Сборка в контролируемой среде

• Антикоррозионное покрытие поверхности

Процедуры тестирования:

• Гидростатическое испытание корпуса

• Проверка седла на герметичность

• Проверка размеров

• НДТ (Неразрушающий контроль)

Они обеспечивают соответствие стандартам API 600/API 6D и ASME.

Задвижка по сравнению с другими типами клапанов

Заключение

Задвижки остаются одним из наиболее важных компонентов промышленных трубопроводных систем благодаря своей простой конструкции, надежному уплотнению и отличным характеристикам потока. Фланцевые задвижки WCB, показанные на рисунке, широко используются в системах среднего давления, где требуются долговечность и безопасность.

Обладая передовыми производственными возможностями и строгим контролем качества, J-VALVES поставляет высокопроизводительные задвижки, которые обеспечивают долгосрочную надежность и стабильную работу во всех отраслях промышленности по всему миру.
