Задвижка C95800 из никель-алюминиевой бронзы: технический дизайн, характеристики и промышленное применение

Введение

В морской технике, на морских платформах и в агрессивных промышленных средах выбор материала является ключевым фактором, определяющим срок службы клапана. Задвижка C95800 из никель-алюминиевой бронзы (NAB) широко известна как высокопроизводительное решение для систем морской воды, опреснения и химических сред.

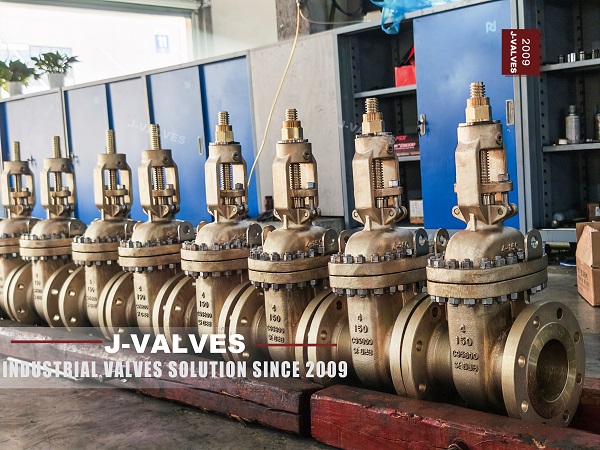

Показанный клапан представляет собой фланцевую задвижку C95800 весом 150 фунтов , спроектированную с учетом прочной структурной целостности и прецизионной обработки, обеспечивающую долгосрочную герметичность в сложных условиях. Его конструкция из сплава на основе бронзы обеспечивает исключительную стойкость к коррозии, эрозии и биообрастанию, что делает его предпочтительным выбором для критически важных применений, связанных с изоляцией потока.

Что такое задвижка C95800?

Задвижка C95800 представляет собой запорный клапан линейного перемещения, изготовленный из никель-алюминиевого бронзового сплава ASTM B148 C95800 . Он работает путем подъема или опускания заслонки (клина) внутри корпуса клапана, чтобы начать или остановить поток жидкости.

В отличие от дроссельных клапанов, задвижки предназначены для:

• Полностью открытая или полностью закрытая работа.

• Минимальное падение давления в полностью открытом положении.

• Надежное закрытие трубопроводов высокого давления.

Преимущество материала: почему C95800 имеет значение

1. Отличная коррозионная стойкость

Сплав C95800 обеспечивает высокую устойчивость к:

• Коррозия морской воды

• Питтинг, вызванный хлоридами

• Морская атмосферная коррозия

• Мягкие химические среды

Это делает его идеальным для применения на море и на море.

2. Высокая механическая прочность.

По сравнению с традиционными бронзовыми материалами C95800 предлагает:

• Более высокая прочность на растяжение

• Улучшенная износостойкость

• Лучшая ударопрочность при колебаниях давления

3. Свойства защиты от биообрастания

Никель-алюминиевая бронза естественным образом уменьшает прилипание морских организмов, повышая долгосрочную эффективность потока в системах морской воды.

Структурный расчет задвижки C95800 150LB

1. Класс давления: ASME 150 фунтов.

Клапан разработан в соответствии со стандартами ASME B16.34 и обеспечивает:

• Стабильная работа в системах низкого и среднего давления.

• Совместимость со стандартными фланцевыми трубопроводными системами.

• Безопасная работа в сетях управления промышленными жидкостями

2. Конструкция с восходящим стержнем

Поднимающаяся конструкция ствола обеспечивает:

• Четкая визуальная индикация положения клапана

• Снижение внутреннего трения во время работы.

• Улучшенная плотность уплотнения

Резьба штока изолирована от жидкости, что снижает риск коррозии и продлевает срок службы.

3. Механизм клиновых ворот.

Клиновые ворота обеспечивают:

• Плотное уплотнение между поверхностями сиденья.

• Надежное отключение при перепаде давления

• Снижение риска утечки при длительном использовании.

Точная обработка уплотнительных поверхностей имеет решающее значение для поддержания характеристик запирания на уровне класса.

4. Концы фланцевого соединения

Фланцевые концы обеспечивают:

• Надежная установка в трубопроводных системах

• Простота обслуживания и замены

• Совместимость с международными стандартами фланцев (ASME B16.5).

Рабочий принцип

Работа задвижки проста, но очень эффективна:

1. Маховик или привод вращает шток

2. Шток перемещает ворота вертикально

3. Затвор поднимается, чтобы обеспечить полный поток, или опускается, чтобы блокировать поток.

4. Уплотнительные поверхности плотно фиксируются в закрытом положении.

Поскольку в открытом положении поток проходит прямо, потеря давления чрезвычайно мала.

Ключевые преимущества задвижек C95800

1. Превосходный морской срок службы

Идеально подходит для систем охлаждения морской воды, балластных систем и морских трубопроводов.

2. Высокая надежность уплотнения.

Точно притертые уплотнительные поверхности снижают риск утечек даже после длительных рабочих циклов.

3. Низкое сопротивление потоку

Полнопроходная конструкция обеспечивает плавный поток с минимальной турбулентностью.

4. Сильная износостойкость

Материал C95800 устойчив к эрозии, вызванной песком, частицами и высокоскоростными жидкостями.

5. Снижение затрат на техническое обслуживание.

Увеличенные интервалы технического обслуживания значительно сокращают время простоя в работе.

Типичные приложения

Задвижка C95800 широко используется в:

• Морские нефтегазовые платформы

• Судостроение и морская техника

• Установки опреснения морской воды

• Системы водяного охлаждения на электростанциях

• Химические и нефтехимические трубопроводы

• Прибрежная промышленная инфраструктура

Совершенство производства – J-VALVES Инженерные возможности

Как профессиональный производитель промышленной арматуры, J-VALVES специализируется на производстве высокопроизводительных клапанов из сплавов, в том числе клапанов серии C95800 из никель-алюминиевой бронзы..

Ключевые инженерные преимущества включают в себя:

• Прецизионное литье из сплава NAB для однородной микроструктуры

• Обработка на станке с ЧПУ для точного уплотнения и контроля размеров

• Строгие испытания на давление и утечку перед отправкой.

• Соответствие стандартам API, ASME и ISO.

• Варианты индивидуального проектирования для морских и морских проектов

Эти возможности обеспечивают стабильную работу даже в агрессивной морской среде.

Тестирование и проверка качества

Каждый клапан проходит строгие процедуры контроля качества:

• Гидростатическое испытание корпуса

• Проверка седла на герметичность

• Проверка химического состава материала

• Проверка размеров и неразрушающий контроль

Это обеспечивает надежность в критически важных приложениях, где сбой недопустим.

Заключение

Задвижка C95800 из никель-алюминиевой бронзы представляет собой высокопроизводительное решение, разработанное для суровых морских и промышленных условий. Благодаря превосходной коррозионной стойкости, высокой механической прочности и длительному сроку службы он играет жизненно важную роль в морских системах, морской воде и химической перерабатывающей промышленности.

Опираясь на передовые технологии производства и строгие стандарты качества, J-VALVES предлагает надежные клапаны C95800, отвечающие глобальным инженерным требованиям и обеспечивающие долгосрочную стабильность работы.
