Типы соединения корпуса задвижки C95800: фланцевое, резьбовое, сварное.

Задвижки C95800 широко используются в промышленных, морских и химических трубопроводных системах благодаря их коррозионной стойкости, долговечности и надежному регулированию потока . Выбор правильного типа соединения корпуса — фланцевого, резьбового или сварного — имеет решающее значение для обеспечения целостности системы, простоты обслуживания и безопасности . Понимание преимуществ каждого типа соединения помогает инженерам оптимизировать выбор клапанов для конкретных применений.

1. Обзор материала C95800

C95800 — это сплав меди, бериллия и никеля, который обеспечивает:

• Исключительная коррозионная стойкость в морской воде, рассоле и слабых химикатах.

• Высокая механическая прочность , способность выдерживать давление класса 150–300 по ANSI.

• Устойчивость к износу и эрозии , увеличивающая срок службы клапана.

• Совместимость с морской, химической и промышленной средой.

Его превосходные свойства делают C95800 идеальным материалом для задвижек в сложных условиях , где требуются как прочность, так и устойчивость к коррозии.

2. Фланцевое соединение

Дизайн функции

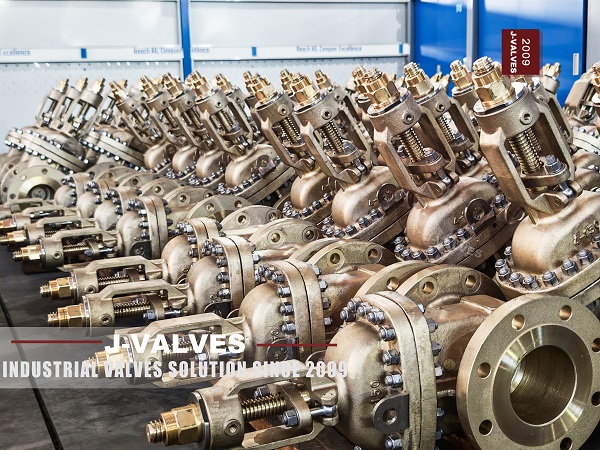

• Фланцевые задвижки имеют болтовые фланцы, совместимые со стандартными трубопроводными соединениями ANSI/ASME.

• Фланцы обеспечивают прочное, герметичное соединение для систем высокого давления.

Преимущества

• Простая установка и снятие для обслуживания и проверки.

• Возможность работы под высоким давлением , подходит для трубопроводов класса ANSI 150–300.

• Надежное герметичное уплотнение с помощью прокладок и болтовых фланцев.

Типичные приложения

• Химические и нефтехимические трубопроводы

• Морские системы морской воды

• Промышленные водо- и паропроводы высокого давления

3. Резьбовое соединение

Дизайн функции

• Задвижки с резьбой имеют резьбовые концы для прямого подсоединения к трубе.

• Идеально подходит для меньших диаметров и систем низкого и среднего давления.

Преимущества

• Простой и быстрый монтаж без фланцев и сварки.

• Экономичность для компактных систем и модернизации

• Нет необходимости в тяжелых болтах или выравнивании фланцев.

Ограничения

• Ограничено более низким давлением и меньшими размерами труб.

• Не подходит для высокотемпературных или агрессивных применений, если не используется специальная резьба.

Типичные приложения

• Жилые и легкие промышленные трубопроводы

• Системы распределения воды

• Химические или масляные линии низкого давления

4. Сварное соединение

Дизайн функции

• Сварные задвижки имеют постоянные приварные концы , приваренные встык или в раструб.

• Обеспечивает бесшовное и высоконадежное соединение с трубопроводом.

Преимущества

• Превосходная устойчивость к давлению и герметичности , идеально подходит для систем высокого давления и высокой температуры.

• Минимальное техническое обслуживание, поскольку нет необходимости заменять болты или прокладки.

• Компактная конструкция уменьшает пространство для установки и устраняет проблемы, связанные с перекосом фланцев.

Ограничения

• Техническое обслуживание более сложное , требующее резки и повторной сварки для внутреннего доступа.

• Требуется более высокая стоимость изготовления и квалифицированная рабочая сила.

Типичные приложения

• Паропроводы высокого давления

• Морские и морские трубопроводы с критически важными технологическими жидкостями

• Линии химической обработки, работающие с опасными или агрессивными средами

5. Сравнительная таблица

6. Заключение

Выбор правильного типа соединения задвижки C95800 зависит от давления, стратегии технического обслуживания, условий установки и критичности системы :

• Фланцевые соединения универсальны, выдерживают высокое давление и просты в обслуживании.

• Резьбовые соединения просты, экономичны и подходят для систем низкого давления.

• Сварные соединения обеспечивают максимальную герметичность и устойчивость к утечкам, но требуют постоянной установки и специализированной рабочей силы.

Тщательно оценив системные требования и преимущества материалов , инженеры могут обеспечить надежную и длительную работу клапана, сводя к минимуму проблемы с обслуживанием и установкой.
