В промышленных трубопроводных системах фланцевая задвижка CF8/CF8m из нержавеющей стали 150LB выступает в качестве важнейшего компонента для регулирования расхода двухпозиционно, ценится за свою коррозионную стойкость, структурную целостность и совместимость с различными суровыми условиями. Разработанный в соответствии с такими международными стандартами, как API 600, ASME B16.34 и ASME B16.5, этот клапан широко применяется в нефтегазовой, химической, водоочистной, пищевой промышленности и производстве напитков. В этой технической статье подробно рассматриваются его основные характеристики, различия в материалах между CF8 и CF8m, технические параметры, структурные преимущества, советы по установке и критерии выбора, что дает исчерпывающую информацию инженерам, специалистам по закупкам и заинтересованным сторонам отрасли.

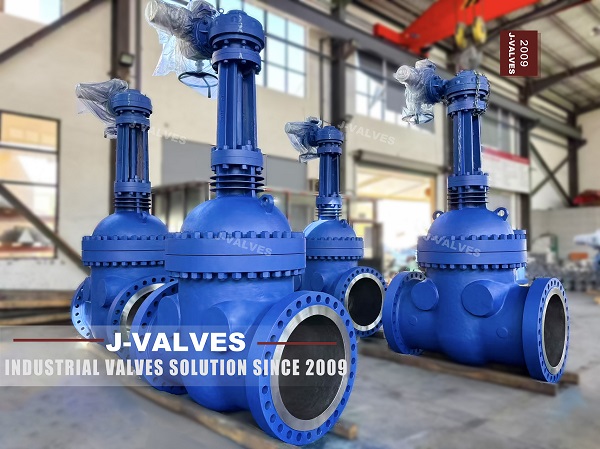

Фланцевая задвижка CF8/CF8m из нержавеющей стали на 150 фунтов представляет собой двухпозиционный клапан с четвертьоборотом (или линейного перемещения), предназначенный для регулирования потока жидкостей, газов и суспензий в промышленных трубопроводах. «150LB» относится к классу давления, эквивалентному классу ANSI 150 (PN 20), что указывает на то, что он может выдерживать максимальное рабочее давление 20 бар (290 фунтов на квадратный дюйм) при температуре окружающей среды. «Фланцевое» соединение упрощает установку и обслуживание, обеспечивая надежное уплотнение со стандартными фланцами трубопровода, соответствующими стандарту ASME B16.5.
Материал сердцевины клапана — нержавеющая сталь CF8 или CF8m — определяет его коррозионную стойкость и эксплуатационную пригодность для конкретных сред. Оба представляют собой литые аустенитные нержавеющие стали, соответствующие стандарту ASTM A351, важнейшему стандарту для коррозионностойких отливок, работающих под давлением. В отличие от кованых нержавеющих сталей (например, 304 или 316), CF8 и CF8m оптимизированы для процессов литья, что делает их идеальными для корпусов клапанов сложной геометрии, сохраняя при этом постоянные механические свойства.
CF8 и CF8m — две наиболее распространенные марки нержавеющей стали для фланцевых задвижек 150LB с небольшими, но критическими различиями в химическом составе, которые влияют на их коррозионную стойкость и область применения. Ниже приведено подробное сравнение на основе стандартов ASTM A351:
Нержавеющая сталь CF8 представляет собой литой эквивалент нержавеющей стали 304 с химическим составом 18,0–21,0 % хрома (Cr), 8,0–11,0 % никеля (Ni) и максимальным содержанием углерода 0,08 % — молибден (Mo) не добавляется. Этот состав образует на поверхности плотную пленку оксида хрома, обеспечивающую превосходную стойкость к общей коррозии, пресной воде, слабым кислотам и атмосферному воздействию.
Нержавеющая сталь CF8m, напротив, представляет собой литой эквивалент нержавеющей стали 316 с тем же диапазоном Cr и Ni, что и CF8, но с добавлением 2,0–3,0% молибдена. Буква «М» в слове CF8m обозначает молибден, который значительно повышает устойчивость к точечной коррозии, щелевой коррозии и коррозионному растрескиванию под напряжением, вызванному хлоридами (SCC), что является решающим преимуществом в суровых условиях, содержащих соленую воду, рассол или кислую среду.
И CF8, и CF8m соответствуют одинаковым минимальным механическим требованиям согласно ASTM A351: прочность на разрыв ≥ 485 МПа, предел текучести ≥ 205 МПа и удлинение ≥ 35 % (CF8) или ≥ 30 % (CF8m). В практическом применении CF8 обычно демонстрирует несколько более высокую пластичность, тогда как CF8m обеспечивает немного лучшую прочность на разрыв из-за присутствия молибдена. Обе марки сохраняют превосходную ударную вязкость даже при низких температурах (до -29°C), что в некоторых случаях делает их пригодными для криогенных применений.
CF8 идеально подходит для сред, не содержащих хлор, таких как очистка пресной воды, пищевая промышленность (где среды неагрессивны) и общепромышленные применения со слабощелочными или органическими средами. Он хорошо работает при температуре до 450°C, но подвержен образованию точечной коррозии и растрескиванию в средах с высоким содержанием хлоридов (например, морская вода, химическая обработка растворами солей).
CF8m с содержанием молибдена имеет значительно более высокое эквивалентное число стойкости к точечной коррозии (PREN ≈ 24,5 по сравнению с PREN ≈ 18,5 CF8), что делает его предпочтительным выбором для морских применений, химических заводов, работающих с кислыми или богатыми хлоридами средами, а также морских нефте- и газопроводов. Он также устойчив к коррозии от разбавленной серной кислоты, фосфорной кислоты и других агрессивных химикатов, которые могут разлагать CF8.
Чтобы обеспечить совместимость с мировыми промышленными стандартами и надежную работу, фланцевые задвижки 150LB CF8/CF8m соответствуют строгим техническим характеристикам. Ниже приведены ключевые параметры:
Класс давления: ANSI 150 (PN 20)
Максимальное рабочее давление (MWP): 20 бар (290 фунтов на квадратный дюйм) при 20°C.
Диапазон температур: от -29°C до 450°C (CF8); От -29°C до 400°C (CF8m)
Испытательное давление: Гидростатическое испытание (оболочка): 30 бар; Гидростатическое испытание (сиденье): 22 бар; Испытание на воздухе: 0,6 бар (по API 598).
Номинальный диаметр (DN): от DN 15 (1/2 дюйма) до DN 1200 (48 дюймов)
Стандарт фланца: ASME B16.5 (NPS ≤ 24 дюйма); ASME B16.47, серия A/B (NPS > 24 дюйма)
Лицо-личное измерение: ASME B16.10
Тип поверхности фланца: RF (выступающая поверхность) в стандартной комплектации; RTJ (соединение кольцевого типа) опционально для применений с высоким давлением.
Тип клапана: Задвижка (выдвижной шток, OS&Y – внешний винт и хомут)
Конструкция капота: Крышка на болтах (стандарт); Герметичная крышка (опция для высокотемпературного применения)
Конструкция ворот: Цельный клин (стандарт); Гибкий клин (опция для компенсации теплового расширения)
Материал седла: покрытие из стеллита (опция) для повышения устойчивости к износу и коррозии; ПТФЭ или графит для низкотемпературного применения.
Материал штока: нержавеющая сталь 316 (клапан CF8); Нержавеющая сталь 316L (клапан CF8m) для устойчивости к коррозии
Стандарт проектирования: API 600, ASME B16.34
Стандарт тестирования: API 598 (проверка и тестирование клапанов).
Стандарт материала: ASTM A351 (нержавеющая сталь CF8/CF8m).
Фланцевая задвижка 150LB CF8/CF8m спроектирована с учетом долговечности, простоты эксплуатации и длительного срока службы, а также нескольких ключевых конструктивных преимуществ:
Конструкция с внешним винтом и траверсой (OS&Y) отделяет шток от среды, предотвращая коррозию и износ резьбы штока. Поднимающийся шток обеспечивает четкую визуальную индикацию положения клапана (открыт/закрыт), что имеет решающее значение для безопасности промышленных операций. Такая конструкция также обеспечивает плавную работу с минимальным крутящим моментом, необходимым для открытия или закрытия клапана.
Фланцевые соединения обеспечивают быструю установку и демонтаж, исключая необходимость сварки и сокращая время простоя при обслуживании. Фланцы, соответствующие стандарту ASME B16.5, обеспечивают совместимость со стандартными трубопроводами, что делает клапан пригодным как для модернизации, так и для новой установки.
Корпус и трим из нержавеющей стали CF8/CF8m устойчивы к коррозии в самых разных средах, что снижает затраты на техническое обслуживание и продлевает срок службы клапана. Для агрессивных условий эксплуатации седла и штоки со стеллитом обеспечивают дополнительную защиту от истирания и химического воздействия.
Сплошной клиновой затвор идеально подходит для большинства общих применений, обеспечивая плотное уплотнение и превосходную структурную прочность. Вариант гибкого клина компенсирует тепловое расширение и сжатие, предотвращая заедание и обеспечивая надежное уплотнение даже в условиях колебаний температуры.
Универсальность материалов CF8 и CF8m делает фланцевую задвижку 150LB подходящей для широкого спектра промышленного применения. Ниже приведены ключевые отрасли и варианты использования:
Клапаны CF8m широко используются на морских и наземных нефтегазопроводах, нефтеперерабатывающих и нефтехимических заводах, где они контролируют поток сырой нефти, природного газа и продуктов нефтепереработки. Их устойчивость к хлоридной коррозии делает их идеальными для систем охлаждения морской воды и морских платформ.
Клапаны CF8 используются для нехлоридных сред, таких как слабые кислоты, щелочи и органические растворители. Клапаны CF8m предпочтительны для работы с агрессивными химическими веществами, включая серную кислоту, фосфорную кислоту и растворы с высоким содержанием хлоридов, в химических реакторах, резервуарах для хранения и перекачивающих линиях.
Клапаны CF8 подходят для очистных сооружений пресной воды, а клапаны CF8m используются в системах опреснения морской воды, морских балластных цистернах и прибрежных очистных сооружениях благодаря их устойчивости к коррозии в соленой воде.
Нержавеющая сталь CF8 нетоксична и легко чистится, что делает ее идеальной для предприятий по переработке продуктов питания и напитков, где она контролирует поток воды, соков и других пищевых сред. Гладкая внутренняя поверхность клапана предотвращает рост бактерий, обеспечивая соответствие стандартам безопасности пищевых продуктов.
Клапаны CF8 и CF8m используются на электростанциях (тепловых, атомных и возобновляемых источниках энергии) для регулирования потока охлаждающей воды, пара и конденсата. Их устойчивость к высоким температурам делает их пригодными для систем питательной воды котлов и паропроводов.
Выбор между CF8 и CF8m зависит от среды применения, температуры и условий коррозии. Ниже представлена пошаговая инструкция выбора:
Выбирайте CF8, если среда представляет собой пресную воду, слабые кислоты, щелочи или органические растворители (без содержания хлоридов).
Выбирайте CF8m, если среда содержит хлориды (морская вода, рассол), сильные кислоты или серосодержащие соединения (например, нефть и газ с H2S).
CF8 подходит для температур до 450°C, что делает его идеальным для высокотемпературных применений, таких как паропроводы.
CF8m рекомендуется для температур до 400°C и обладает лучшей коррозионной стойкостью в высокотемпературных средах с высоким содержанием хлоридов.
Если клапан требует сварки (например, при индивидуальной установке), оба CF8 и CF8m обеспечивают хорошую свариваемость. Однако для CF8m может потребоваться термообработка после сварки для поддержания коррозионной стойкости в суровых условиях.
CF8 более экономически эффективен, чем CF8m (обычно стоимость на 20–30 % ниже). Если применение не требует коррозионной стойкости молибдена, CF8 является оптимальным выбором. Для суровых условий более высокая стоимость CF8m оправдана его более длительным сроком службы и меньшими затратами на техническое обслуживание.
Правильная установка и обслуживание имеют решающее значение для обеспечения производительности и долговечности фланцевой задвижки 150LB CF8/CF8m. Следуйте этим рекомендациям:
Осмотрите клапан перед установкой: проверьте на наличие дефектов литья, повреждений поверхности или седла фланца и убедитесь, что шток свободно перемещается.
Очистите трубопровод: удалите сварочный шлак, ржавчину и мусор, чтобы не повредить седло клапана и затвор.
Выровняйте клапан: убедитесь, что клапан правильно совмещен с трубопроводом, чтобы избежать нагрузки на фланцевые соединения.
Затяните болты фланца: используйте динамометрический ключ для затяжки болтов по диагонали, обеспечивая равномерное давление и надежное уплотнение.
Проверьте положение клапана: убедитесь, что шток OS&Y движется плавно и указывает правильное открытое/закрытое положение.
Регулярный осмотр: проверьте наличие утечек во фланцевых соединениях и уплотнении штока. Осмотрите шток на наличие коррозии или износа.
Смазка: Периодически наносите антикоррозийную смазку на резьбу штока и механизм клапана, чтобы обеспечить плавную работу.
Обслуживание уплотнений: при обнаружении утечек замените уплотнения штока или седла. Седла со стеллитом проверьте на предмет износа и при необходимости замените.
Хранение: Если клапан не используется, храните его в сухом, чистом помещении и защищайте поверхности фланцев и шток от повреждений.
Фланцевая задвижка CF8/CF8m из нержавеющей стали весом 150 фунтов представляет собой надежное и универсальное решение для регулирования промышленных потоков, обеспечивающее исключительную коррозионную стойкость, структурную целостность и совместимость с мировыми стандартами. Понимание различий между материалами CF8 и CF8m является ключом к выбору подходящего клапана для вашего применения: CF8 для экономичных, бесхлоридных сред, а CF8m для суровых, богатых хлоридами или кислых условий. При соблюдении правил установки и технического обслуживания этот клапан обеспечит длительный срок службы, сократит время простоев и обеспечит безопасную и эффективную работу в широком спектре отраслей промышленности.
Независимо от того, проектируете ли вы новую трубопроводную систему, модернизируете существующее оборудование или приобретаете клапаны для промышленного применения, фланцевая задвижка 150LB CF8/CF8m — это проверенный выбор, сочетающий в себе производительность, долговечность и экономическую эффективность.
