В системах промышленных трубопроводов методы соединения затвольных клапанов напрямую влияют на производительность герметизации, затраты на техническое обслуживание и срок службы. Эта статья содержит ссылку для выбора инженера, сравнивая три основных метода соединения: подключение к фланце, резьбое соединение и сварное соединение.
I. Сравнение таблицы методов подключения
сравнить размерные размерные фланцевые подключения. Подключение свареного соединения
Сравнение измерения | Фланцевое соединение | Резьбое соединение | Сварное соединение |
Применимый диаметр | DN15 - DN600 | DN15 - DN50 | Применимо для полного отверстия |
Рейтинг давления | 150 фунтов - 2500 фунтов | Ниже 800 фунтов | До 4500 фунтов |
Температурная диапазон | -29 ° C - 350 ° C. | -20 ° C - 120 ° C. | -269 ° C - 1200 ° C (специальные материалы могут достигать 3430 ° C) |
Запечатывание производительности | Полагается на прокладки и предварительную загрузку, требуя регулярного технического обслуживания | Полагается на резьбу/герметик, склонной к утечке из -за вибрации | Постоянная печать, без риска утечки |
Сложность установки | Требует выравнивания фланцевых отверстий, сложной операции | Быстрое затягивание, простая операция | Требуются профессиональные навыки сварки, необратимые |
Стоимость технического обслуживания | Съемный для замены, относительно высокой стоимости технического обслуживания | Нить легко повреждена во время разборки, трудно поддерживать | Неоплачиваемое, техническое обслуживание требует резки трубопроводов |
Экономика | Высокая стоимость фланца + болтов | Самая низкая стоимость | Низкая начальная стоимость, высокая стоимость технического обслуживания на более позднем этапе |
Типичные приложения | Основные трубопроводы для нефти и природного газа | Домохозяйственное отопление воды, инструментальные трубопроводы | Высокотемпературные и высокие трубопроводы на атомных электростанциях и проектах этилена |
II Подробный анализ

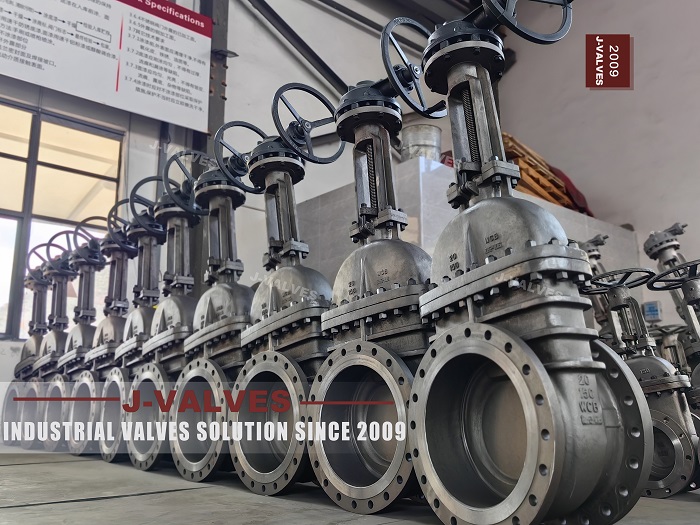

1. Подключение к фланге
· Преимущества:
l Стандартизированные интерфейсы с сильной адаптивностью, поддерживая несколько типов фланца, таких как RF и RTJ.
L Съемный дизайн, облегчение замены клапана или расширения системы.
· Недостатки:
L болты склонны к ослаблению и утечке при высоких температурах (> 350 ° C).
Он занимает большое пространство и не подходит для компактных сценариев установки.
· Применимые сценарии:
Системы среднего и высокого давления, такие как нефтехимический и СПГ.
2. Подключение к резьбе
· Преимущества:
L быстрая установка без необходимости профессиональных инструментов, подходящих для трубопроводов ниже DN50.
L Низкая стоимость и широко используется в системах нагревания воды низкого давления.
· Недостатки:
L Нити легко ослаблены из -за вибрации и требуют регулярного осмотра производительности герметизации.
L не подходит для высокотемпературного, высокого давления или коррозионного носителя.
· Применимые сценарии: среда низкого давления, такие как домашние водоснабжения и интерфейсы давления.
3. Сварное соединение
· Преимущества:
L Без риска утечки, подходит для экстремальных температур/давлений.
L Компактная структура без веса дополнительных разъемов.
· Недостатки:
L Требуется профессиональные сварщики, а разборка требует резки трубопроводов.
L Сварочные швы могут выйти из строя из -за средней коррозии или усталости вибрации.
Применимые сценарии:
Долгосрочные системы с высокой нагрузкой, такие как атомные электростанции и этиленовые единицы.
Iii. Предложения по выбору
1. Дайте приоритет подключению к фланце: для конвейеров среднего и высокого давления, которые требуют частого обслуживания или расширения системы (например, нефтеперерабатывающих заводов).
2. Дайте приоритет резьбовым соединениям: для сценариев без малого диаметра и без вибраций (таких как домохозяйственное водоснабжение).
3. Дайте приоритет свареному соединению: для суровых условий труда с сверхвысокой температурой/высоким давлением и требованиями для постоянного герметизации (таких как системы охлаждения ядерного реактора).
IV МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Подключение к фланце: при выборе типов фланков RF или RTJ необходимо соответствовать рейтингу давления трубопровода.
2. Подключение с резьбой: обязательно используйте стандартные резьбы NPT и оберните герметичную ленту. ·
3. Сварное соединение: проверка шва сварного шва должна проводиться в соответствии со спецификацией ASME B31.3.
