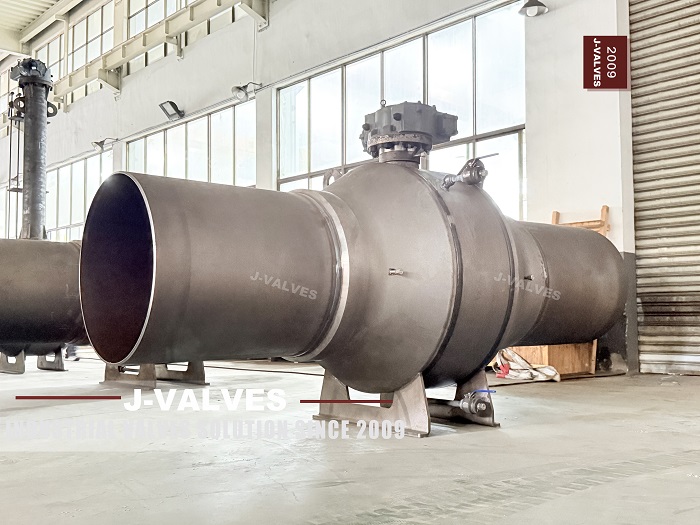

Структура и принцип полностью сварных шаровых клапанов

Корпус клапана приварен из стальных труб в интегральную запечатанную конструкцию. Шар подключен к приводному устройству через стебель клапана, а открытие и закрытие могут быть реализованы путем вращения шара. При открытии сквозное отверстие мяча согласуется с внутренним диаметром трубопровода, что приводит к небольшому сопротивлению жидкости; При закрытии мяч тесно связан с сиденьем клапана, чтобы заблокировать воздушный поток, показывающий простую и эффективную структуру.

Особые требования трубопроводов природного газа для клапанов

• Высокие характеристики герметизации: природный газ легковоспламеняется и взрывоопасен, а утечка может легко вызвать несчастные случаи на безопасности. Следовательно, клапаны должны предотвратить утечку, чтобы избежать энергетических отходов и бедствий.

• Высокая прочность и устойчивость к давлению: природный газ часто транспортируется при высоком давлении, поэтому клапаны должны выдерживать высокое давление и внешние силы, чтобы предотвратить разрыв и деформацию.

• Длительный срок службы и надежность: строительство трубопровода требует больших инвестиций и трудно поддерживать. Таким образом, клапаны должны работать в течение долгого времени в суровых условиях, чтобы уменьшить частоту замены.

Преимущества адаптации полностью сварных шаровых клапанов

Отличная герметичная производительность

• Уплотнение сиденья клапана: комбинация карбонизированного тефлонового герметичного кольца и пружины диска. Запечатывающее кольцо подходит для мяча, а пружина обеспечивает непрерывную предварительную силу, чтобы компенсировать изменения в герметизировании, обеспечивая отсутствие утечки.

• Уплотнение сварки сварки: корпус и трубопровод клапана сважаются в целое, устраняя точки утечки во фланцевых и резьбовых соединениях, избегая внешней утечки, вызванной свободными соединениями и старением прокладки, а также повышением надежности герметизации.

Выдающаяся сила и сопротивление под давлением

• Преимущества структурной механики: корпус сварного клапана имеет равномерную прочность, и напряжение равномерно распределяется при силе без концентрации напряжений, что может лучше противостоять высокому давлению и внешним силам и снизить риск разрыва.

• Оптимизация материала: Выбранная и строго обрабатывается высокопрочная сталь. Он может быть оптимизирован в соответствии с условиями труда, чтобы обеспечить стабильную работу при высоком давлении.

Длительный срок службы и высокая надежность

• Снижение износа: шарик поддерживается верхним и нижним вращающимися валами, средняя тяга передается через опорную пластину, а стебель клапана работает с чистым крутящим моментом, что уменьшает трение между мячом и сиденьем клапана и продлевает срок службы.

• Адаптация к суровым средам: сварная структура может противостоять воздействию землетрясений, расселения, разности температур и т. Д. Тело клапана и трубопровод образуют целостное целое, чтобы избежать ослабления и деформации частей соединения.

• Конструкция безопасности: он имеет огнеупорные и антистатические функции, поддерживая герметизацию во время пожара и устранение статического электричества для снижения риска сжигания и взрыва.
