Подробное сравнение API 6D и ASME B16.34 для полностью сварных шариковых клапанов

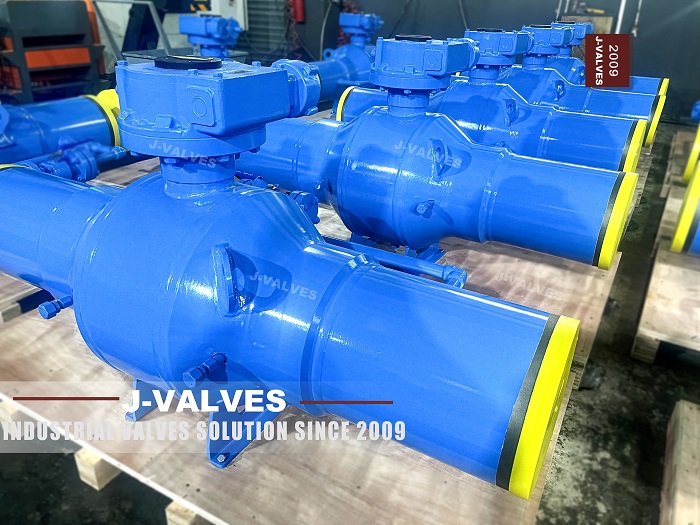

Полностью сварные шаровые клапаны являются критическими компонентами в различных промышленных применениях, особенно в нефтегазовой, химической и нефтехимической промышленности. Эти клапаны предназначены для обеспечения надежной изоляции и контроля потока жидкости, обеспечивая безопасность и эффективность. Двумя выдающимися стандартами, которые направляют проектирование и производство шариковых клапанов, являются API 6D и ASME B16.34. В то время как оба стандарта направлены на обеспечение надежности и безопасности клапанов, они имеют различные фокусы и требования.

API 6D: Стандарт трубопроводных клапанов

Обзор

API 6D, названная 'Спецификация для трубопровода и связанных с трубопроводом клапанов, ' специально предназначена для клапанов, используемых в системах трубопровода нефти и природного газа. Он предоставляет подробные требования для проектирования, строительства, испытаний и маркировки трубопроводных клапанов, включая шариковые клапаны . Стандарт адаптирован для решения уникальных проблем приложений трубопровода, таких как высокий давление, высокотемпературные условия и необходимость надежных функций изоляции и безопасности.

Ключевые особенности API 6D

Полный дизайн отверстия

API 6D требует, чтобы шариковые клапаны имеют полнопроборную для размещения трубопроводных свиней, используемых для очистки и проверки. Это обеспечивает беспрепятственный проход для свиней, поддержание эффективности трубопровода и предотвращения блокировки.

Усовершенствованные требования безопасности

API 6D включает в себя строгие требования безопасности, такие как автоматические механизмы рельефа давления в полости, чтобы предотвратить наращивание опасного давления. Клапаны также должны включать в себя безопасные конструкции со вторичными металлическими сиденьями, которые активируются, если первичное мягкое сиденье не удается во время пожара.

Строгие протоколы тестирования

API 6D требует комплексного тестирования для проверки эффективности клапана в условиях эксплуатации. Это включает в себя тесты на гидростатическую оболочку, тесты сидений и конкретные тесты на дрейфы для затвора и подключаемых клапанов. Эти тесты гарантируют, что клапаны могут противостоять давлению, температурам и экологическим проблемам, уникальным для трубопроводов.

Специализированные материальные стандарты

API 6D указывает материалы, подходящие для среды высокого давления и высокотемпературных средств, обеспечивая долговечность и совместимость с применением нефти и природного газа. Стандартные ссылки материалы, которые могут выдерживать суровые условия работы, такие как углеродистая сталь, нержавеющая сталь и другие высокопроизводительные сплавы.

ASME B16.34: Стандарт общих промышленных клапанов

Обзор

ASME B16.34, под названием «клапаны - фланцевые, резьбовые и сварки, » - более широкий стандарт, который охватывает конструкцию, материалы и требования к тестированию для широкого спектра промышленных клапанов. Это применимо к различным отраслям, включая нефть, газ, химическое вещество, воду и производство электроэнергии. ASME B16.34 предоставляет общие руководящие принципы для разработки клапанов, обеспечивая их соответствие необходимым критериям безопасности и эффективности.

Ключевые особенности ASME B16.34

Широкий отраслевой масштаб

ASME B16.34 покрывает клапаны для различных применений за пределами трубопроводов, включая фланцевые, резьбовые и сварные клапаны. Это делает его подходящим для таких отраслей, как нефтехимические растения, нефтеперерабатывающие заводы и электростанции.

Комплексные рейтинги давления температуры

ASME B16.34 обеспечивает подробные таблицы датчиков-температуры для различных материалов и конструкций клапанов. Это обеспечивает точный выбор для конкретных рабочих потребностей, особенно в приложениях с колеблющимися давлением и температурами.

Обширный выбор материала

ASME B16.34 поддерживает широкий спектр материалов, от стандартной углеродной стали до высокопроизводительных сплавов, таких как Inconel. Это обеспечивает долговечность и совместимость в средах, подверженных воздействию коррозионных веществ или экстремальных температур.

Дополнительное пожарное тестирование

В то время как безопасные испытания не являются обязательными в соответствии с ASME B16.34, стандарт предлагает дополнительные критерии пожарных испытаний, что позволяет производителям гибкости для удовлетворения требований к конкретным приложениям.

Неразрушающее тестирование (NDT)

ASME B16.34 подчеркивает важность неразрушающих методов тестирования (NDT), таких как рентгенографическое и ультразвуковое тестирование, для выявления внутренних дефектов и обеспечения безопасности в условиях высокого стресса.

Сравнительный анализ API 6D и ASME B16.34

Сравнение таблицы
