Цельносварные шаровые краны, обладающие высокой производительностью и надежностью, широко используются в нефтяной, газовой, химической, металлургической, электроэнергетической и других отраслях промышленности. Крайне важно обеспечить надежность их работы перед установкой и вводом в эксплуатацию, среди которых ключевым этапом является испытание под давлением.
Цельносварные шаровые краны имеют полностью сварную конструкцию и отличаются превосходными герметизирующими характеристиками и устойчивостью к высокому давлению. По сравнению с традиционными фланцевыми шаровыми кранами, в цельносварных шаровых кранах используются сварные соединения, которые не только снижают риск утечки, но и выдерживают более высокое рабочее давление, обеспечивая тем самым выдающиеся характеристики в суровых условиях эксплуатации. Однако перед использованием все клапаны должны пройти строгие испытания под давлением, чтобы проверить их способность выдерживать нагрузки высокого давления во время работы.
Основной целью испытаний под давлением является проверка герметичности и прочности конструкции цельносварных шаровых кранов в условиях эксплуатации, обеспечение их безопасной и стабильной работы. Обычно испытательное давление включает в себя:
Испытание на устойчивость к давлению: Чтобы проверить, может ли клапан нормально работать под высоким давлением.
Испытание на герметичность: Чтобы убедиться, что уплотнение клапана остается неповрежденным и предотвратить утечку жидкости.
Испытания на воздухонепроницаемость и водонепроницаемость. Чтобы проверить, могут ли уплотнительные поверхности клапана эффективно изолировать среду.
Перед проведением испытания под давлением необходимо выполнить следующие приготовления, чтобы обеспечить плавное проведение испытания.
Визуальный осмотр: проверьте внешнее состояние клапана на целостность и убедитесь в отсутствии явных повреждений или деформаций.
Проверка маркировки и технических характеристик: убедитесь, что модель, размер, номинальное давление и т. д. клапана соответствуют требованиям применения, в частности, что качество сварки и конструкция соответствуют соответствующим стандартам.
Функциональная проверка: проверьте гибкость функций открытия и закрытия шарового крана и убедитесь в отсутствии заклинивания рабочих компонентов.
Качество сварки цельносварных шаровых кранов напрямую влияет на срок их службы и результаты испытаний под давлением. Должны быть проведены следующие проверки:
Проверка сварных соединений: убедитесь, что сварные соединения не имеют дефектов, таких как трещины и отверстия.
Испытание на прочность сварного шва. Проведите испытания на прочность сварного шва, чтобы убедиться, что сварные швы могут выдерживать указанные нагрузки давления.
Проверка поверхности: Поверхность сварной зоны должна быть гладкой и не иметь явных дефектов, чтобы не повлиять на качество герметизации.
Уплотняющая поверхность является важной частью испытания под давлением цельносварных шаровых кранов . Должны быть выполнены следующие проверки:
Обработка уплотнительной поверхности: убедитесь, что уплотняющая поверхность ровная и гладкая, чтобы предотвратить утечку, вызванную неровностями.
Проверка уплотнительного материала: Убедитесь, что уплотнительный материал соответствует указанным требованиям по устойчивости к температуре и давлению.
Испытание на герметичность. Для обеспечения целостности уплотняющей поверхности можно использовать методы проверки герметичности на воздухе или воде.
Перед испытанием также необходимо проверить соединения трубопроводов на обоих концах клапана, чтобы убедиться, что клапан надежно соединен с трубопроводом без ослабления, утечек или других проблем. При проверке особое внимание следует обратить на следующие моменты:
Затяжка болтов: убедитесь, что все болты правильно установлены и затянуты, чтобы избежать ослабления соединений во время испытания.
Отсутствие коррозии и отложений. Убедитесь, что в трубопроводе нет коррозионно-активных веществ или отложений, поскольку они могут повлиять на характеристики уплотнения во время испытания.
Для проведения испытаний под давлением требуется специальное оборудование для испытаний под давлением. Перед испытанием убедитесь, что все оборудование работает правильно и соответствует национальным и промышленным стандартам, включая:
Нагнетательный насос: убедитесь, что диапазон выходного давления насоса соответствует номинальному рабочему давлению клапана.
Манометр: выберите высокоточный манометр, чтобы обеспечить точное измерение изменений давления во время испытания.
Инструменты обнаружения утечек: выберите инструменты обнаружения утечек газа или жидкости в соответствии с требованиями испытаний, чтобы обеспечить своевременное обнаружение точек микроутечек.
После тщательной подготовки фактический процесс испытания под давлением обычно включает в себя следующие этапы:

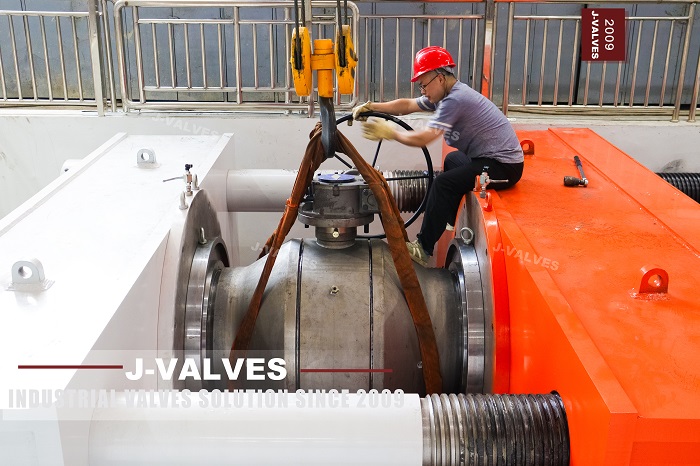

Установка клапана: Установите цельносварной шаровой клапан на испытательный трубопровод, чтобы обеспечить надежную установку и хорошее уплотнение.
Приложение давления: Постепенно увеличивайте давление с помощью нагнетательного насоса до заданного испытательного давления.
Наблюдение и проверка: Во время испытания проверьте все компоненты клапана на предмет деформации, утечек или аномальных явлений, особенно уплотнительные поверхности и сварные детали.
Удержание давления: поддержание испытательного давления в течение определенного периода времени в соответствии со стандартными требованиями, обычно 10 минут или дольше, с конкретной продолжительностью, предусмотренной различными стандартами.
Сброс давления: после испытания медленно снизьте давление, чтобы обеспечить безопасность клапана и испытательного оборудования.
Во время испытаний под давлением можно столкнуться с несколькими распространенными проблемами, а также с соответствующими решениями, а именно:
Утечка: Если во время испытания обнаружена утечка клапана, немедленно прекратите испытание и осмотрите сварные швы, уплотнительные поверхности и соединения на наличие дефектов. Решение включает повторную сварку или замену уплотнительного материала.
Недостаточное давление: Если испытательное давление не достигает установленного стандарта, причиной может быть неисправность испытательного оборудования или дефект самого клапана. Необходимо проверить нормальную работу оборудования или убедиться в соответствии клапана стандартам.
Испытание под давлением цельносварных шаровых кранов является важным шагом для обеспечения качества и безопасности кранов. Перед испытанием под давлением необходимо выполнить ряд подготовительных работ, включая проверку оборудования, проверку качества сварки, проверку уплотняющей поверхности и так далее. Испытание под давлением может проводиться только после подтверждения соответствия всех звеньев стандартам, чтобы гарантировать надежность и производительность цельносварных шаровых кранов . Научные и стандартизированные испытания под давлением не только обеспечивают нормальную работу оборудования, но и эффективно снижают риск несчастных случаев.
