ASME B16.34 является широко признанным стандартом, который предоставляет комплексные рекомендации по проектированию, производству и тестированию клапанов, используемых в системах промышленных трубопроводов. Этот стандарт гарантирует, что клапаны соответствуют высококачественному и безопасности, что делает их подходящими для широкого спектра приложений. Соответствие ASME B16.34 гарантирует, что клапаны могут противостоять определенным давлениям и температурам, сводя к минимуму риск отказа.
Ключевые компоненты ASME B16.34
1. Давление-температурные рейтинги
Рейтинги с температурой давления являются фундаментальной частью стандарта ASME B16.34. Эти оценки указывают максимальное давление, которое клапан может обрабатывать при разных рабочих температурах. Для клапанов класса 2500 стандарт предоставляет подробные таблицы допустимых оценок давления и температуры для различных материалов, гарантируя, что клапаны не подвергаются условиям, которые могут привести к снижению структурного или снижения эффективности.
ASME B16.34 описывает строгие требования к материалам, чтобы обеспечить безопасность и долговечность клапанов. Для клапанов класса 2500 общие материалы включают:
• A105: углеродистая сталь, подходящая для применения высокого давления.
• A182 F304: нержавеющая сталь с превосходной коррозионной стойкостью.
• A182 F316: нержавеющая сталь с превосходной коррозионной стойкостью, особенно в богатых хлоридом средах.
• A182 F347: нержавеющая сталь с высокой прочностью и вязкостью.
• A350 LF2: низкотемпературная углеродная сталь, подходящая для криогенных применений.
Стандарт содержит подробное руководство по размерам клапана и допускам, обеспечивая надлежащую интеграцию с системами трубопроводов. Это включает в себя личные размеры, размеры фланца и другие критические измерения.
Клапаны должны проходить строгие тестирование, чтобы проверить их структурную целостность и производительность. Ключевые тесты включают:
• Тест на гидростатическое давление: клапан под давлением водой, чтобы гарантировать, что он может противостоять номинальному давлению.
• Испытание на утечку сиденья: гарантирует, что клапан может обеспечить плотное уплотнение в условиях эксплуатации.
• Проверка цикла: проверяет способность клапана выдерживать повторные циклы открытия и закрытия без разложения.

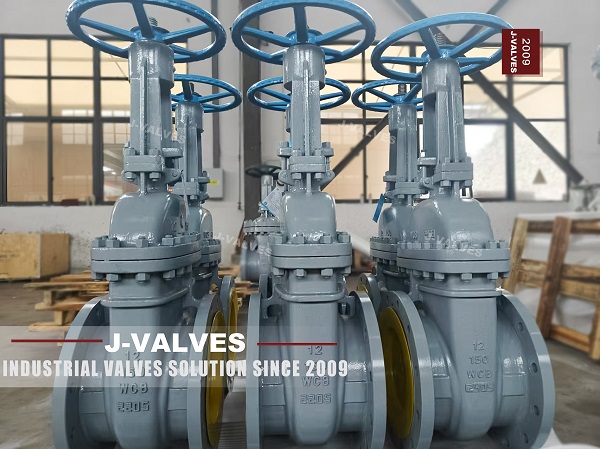

Технические характеристики дизайна для клапанов класса 2500
Кованые стальные клапаны класса 2500 обычно используют высокопрочные материалы, такие как ASTM A105 или ASTM A182 F304. Эти материалы обеспечивают необходимую прочность и долговечность для обработки высокого давления и температуры.
• Полный порт или обычный порт: клапаны класса 2500 доступны как в полном порте, так и в обычных конструкциях порта, в зависимости от требований к потоку.
• Внешний винт и япле (OS & Y): эта конструкция обеспечивает легкое обслуживание и проверку.
• Боледовый капот: обеспечивает безопасное соединение между корпусом клапана и капотом, обеспечивая надежность и безопасность.
• Интегральное заднее сиденье: обеспечивает правильное выравнивание и герметизацию стебля клапана.
Клапаны класса 2500 предлагают различные конечные соединения в соответствии с различными системами трубопровода:
• Фланцевые концы: соответствуют ASME B16.5, обеспечивая совместимость со стандартными фланцами.
• Концы сварки сокета: соответствуют ASME B16.11, подходящим для трубопроводов меньшего диаметра.
• Привинченные концы: соответствуют ANSI/ASME B1.20.1, подходящим для резьбовых соединений.
• Концы сварного шва.
Каждый шаг от закупок до производства, сварки, сборки, тестирования и упаковки должен придерживаться качественных программ и процедур, таких как Руководство по разделу ASME III и руководство ISO 9001. Это гарантирует, что клапаны соответствуют стандартам высочайшего качества и безопасности.
• Идентификационная пластина: каждый клапан должен иметь идентификационную пластину, которая включает название производителя, рейтинг давления и характеристики материала.
• Маркировка давления: пластина должна быть отмечена применимым номиналом давления клапана при 38 ° C (100 ° F) и номером определения класса давления.
• Маркировка соответствия: пластина должна включать обозначение 'B16.34 ', чтобы указать соблюдение стандарта.
