На электростанциях, нефтехимических заводах и в системах теплопередачи масла температура среды может достигать более 450°C. Обычные шаровые краны из углеродистой стали или 304 страдают от трех типичных неисправностей:
Набивка штока обугливается при высокой температуре, что приводит к опасной утечке внешней среды;
Заклинивание шара и седла из-за теплового расширения, вызывающее чрезмерный рабочий крутящий момент;
Обычная нержавеющая сталь расползается при длительной высокой температуре, что приводит к растрескиванию корпуса и падению давления.
Комбинация высокого давления и высокой температуры класса 600 требует специальной конструкции клапана, шаровые краны общего назначения не могут выдерживать непрерывную работу.
Аустенитная нержавеющая сталь F321 со стабилизацией титаном обладает превосходным сопротивлением ползучести по сравнению со сталью CF8/304. Она выдерживает постоянную температуру 550°C под давлением класса 600, устойчива к высокотемпературному окислению и водородному охрупчиванию, идеально подходит для линий гидрирования, перегретого пара и термического масла.
Трехкомпонентный кованый корпус с цельноболтовым соединением обеспечивает значительный запас прочности при высоком давлении; Диаметр большого диаметра 6 дюймов обеспечивает стабильный поток без турбулентных ограничений.
Многослойные кольцевые ребра охлаждения увеличивают расстояние теплопередачи, блокируя передачу тепла от горячего корпуса к верхнему червячному механизму и сальниковой коробке:
Более низкая температура зоны набивки, гибкая графитовая набивка предотвращает карбонизацию и утечку;
Защищайте верхний ручной червячный привод от термической деформации для обеспечения бесперебойной работы;
Совместим с модификацией электрического/пневматического привода для автоматических высокотемпературных трубопроводов.
Шарик и седло покрыты твердым сплавом Stellite, не размягчаются и не прилипают при высоких температурах, двунаправленная нулевая утечка. Срок службы в 3 раза дольше, чем у обычных клапанов с мягким седлом (мягкое уплотнение работает только при температуре ниже 200°C).
6-дюймовый фланец RF с выступающей поверхностью соответствует ASME B16.5, API 6D. Встроенный кованый фланец позволяет избежать деформации уплотняющей поверхности во время термического цикла, обеспечивает стабильное уплотнение прокладки без модификации трубного переходника.

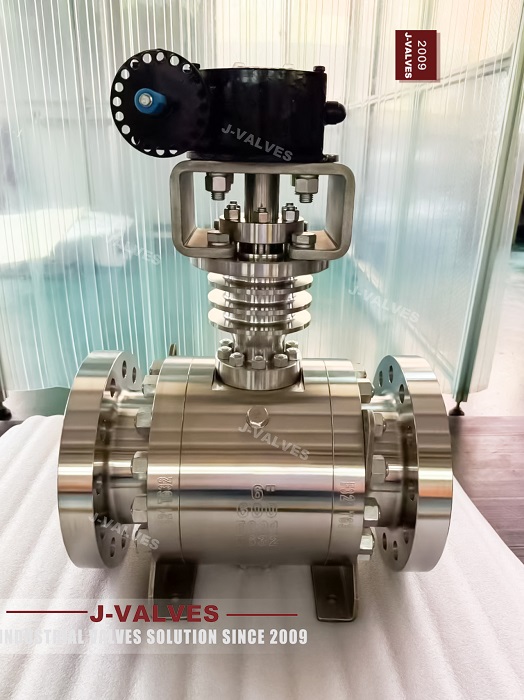

Размер: 1/2 дюйма ~ 12 дюймов, на фото представлена модель с большим диаметром отверстия 6 дюймов.
Класс давления: 150/300/600/900/1500 фунтов высокого давления
Варианты материалов: F321, F347, CF3M, WCB, Duplex 2205, Hastelloy.
Управление: червячный редуктор ручной, электрический, пневматический, гидропривод.
Среда: перегретый пар, термомасло, расплавленная соль, химическое высокотемпературное сырье, трубопровод котла электростанции, установка гидрирования.
Собственный ковочный цех: монолитный кованый корпус без дефектов литья для надежной работы при высоком давлении и высоких температурах;
16-летний опыт исследований и разработок высокотемпературных клапанов (основан в 2009 г.), самооптимизируемая удлиненная конструкция охлаждающего штока;
Полная лаборатория высокотемпературных испытаний: термический цикл, герметичность при высоком давлении, испытание на термический удар для каждого готового клапана;
Универсальная настройка: материал, длина штока, привод, антикоррозийное покрытие по индивидуальному заказу;
Реализация проектов по всему миру: сотни корпусов высокотемпературных шаровых кранов для электростанций Юго-Восточной Азии, нефтехимических и углехимических проектов на Ближнем Востоке.
При температуре среды выше 420°C обязателен удлиненный охлаждающий стержень + жаропрочная сталь F321/F347. Избегайте литья корпуса для давления класса 600 и выше. Твердое уплотнение из стеллита рекомендуется для частых циклов включения-выключения. J-VALVES предоставляет бесплатное индивидуальное решение для выбора с отчетом о стойкости материала к температуре и давлению.
