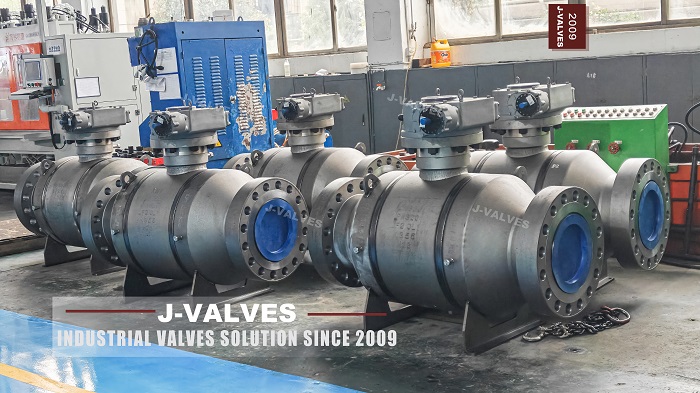

В трубопроводных системах высокого давления клапан – это не просто запорное устройство. Он должен обеспечивать стабильное уплотнение, контролируемый рабочий крутящий момент, устойчивость к давлению и долгосрочную надежность. Когда размер достигает DN350, класс давления повышается до PN320, а требования к материалам включают LF2 CL1, конструкция клапана становится важной частью безопасности и производительности проекта.
Именно поэтому во многих инженерных проектах выбирают сварной шаровой кран с цапфой . Это не просто стандартный шаровой кран с другим соединением. Это специальное решение для сложных условий эксплуатации.
Вот простая разбивка:
DN350: номинальный диаметр 350 мм, подходит для трубопроводных систем среднего и большого размера.
PN320: номинальное давление 320 бар, что относит клапан к категории высокого давления.
LF2: Материал из низкотемпературной углеродистой стали, обычно используемый для повышения ударной вязкости при эксплуатации в холодных условиях.
CL1: Маркер спецификации, часто используемый в требованиях к проекту или материалам, в зависимости от действующего стандарта.
Сварная конструкция: корпус клапана соединяется с трубопроводом посредством сварки, что повышает целостность и уменьшает пути утечек.
Конструкция с цапфой: шар поддерживается цапфами, что снижает рабочий крутящий момент и повышает стабильность.
С практической точки зрения этот клапан предназначен для работы при высоком давлении, низкой температуре и длительном цикле.
Плавающий шаровой кран хорошо работает в меньших размерах и более низких классах давления. Но по мере того, как клапан становится больше и давление в системе увеличивается, контролировать нагрузку на уплотнение, крутящий момент и долговечность становится все труднее.
Шаровой кран с цапфой имеет несколько важных преимуществ:
Поскольку шар поддерживается механически, трение на седлах более контролируемо. Это упрощает эксплуатацию, особенно для больших размеров, таких как DN350.
При работе под высоким давлением стабильность уплотнения имеет решающее значение. Конструкция цапфы помогает более равномерно распределить нагрузку давления на сиденья.
Для систем нефтегазовой, химической переработки и передачи энергии важны длительные интервалы технического обслуживания. Клапан, установленный на цапфе, лучше подходит для непрерывной работы.
При диаметре DN350 и выше характеристики клапана становятся более чувствительными к конструкции и крутящему моменту. Конструкция цапфы помогает поддерживать надежность в трубопроводах большего размера.
Во многих проектах, работающих под высоким давлением, предпочитаются сварные концы вместо более сложных фланцевых соединений. Причины просты:
Более высокая прочность соединения.
Сварная конструкция создает более целостное соединение трубопровода.
Меньше внешних точек утечки.
По сравнению с несколькими фланцами приварные концы уменьшают количество потенциальных уплотняющих поверхностей.
Лучше подходит для подземных или долговечных трубопроводов.
Сварные клапаны часто предпочитаются там, где не требуется частая разборка.
Более компактная компоновка системы.
На объектах с ограниченным пространством сварные конструкции часто улучшают расположение трубопроводов.
LF2 обычно выбирают, когда требуется низкотемпературная вязкость. Для клапанов выбор материала не ограничивается максимальной твердостью; речь идет о сохранении ударопрочности и структурной целостности в холодных условиях.
LF2 помогает:
Поддержка работы при низких температурах
Снижение риска хрупкого разрушения
Повышение надежности в условиях холодного обслуживания
Сохранение стабильности при колебаниях температуры
Когда речь идет как о высоком давлении, так и о низкой температуре, выбор материала должен точно соответствовать спецификациям проекта.
Сварной шаровой кран с цапфой DN350 PN320 LF2 CL1 обычно используется в:
1. Нефте- и газопроводы.
Для передачи высокого давления, изоляции станций и отключения линий.
2. Системы химической обработки
, где важны герметичность и устойчивость к давлению.
3. Энергетические объекты.
Для пара, инженерных сетей и вспомогательных систем.
4. Низкотемпературные проекты
, где по проекту требуется углеродистая сталь типа LF2.
5. Магистральные трубопроводные сети
, где приоритетом является сварная конструкция и стабильная работа.
При выборе клапана одних лишь размеров и класса давления недостаточно. Ключевые факторы включают в себя:
Газ, жидкость или суспензия? Коррозионный или чистый? Низкотемпературный или комнатный?
Низкая, нормальная или повышенная температура напрямую влияет на материалы и конструкцию уплотнений.
Сварной конец должен соответствовать характеристикам трубопровода и способу установки.
Сидение мягкое или металлическое? Правильный выбор зависит от условий эксплуатации.
Большие клапаны высокого давления часто требуют тщательного подбора крутящего момента и привода.
Подтвердите соответствие стандартам проектирования, испытаниям под давлением и требованиям проверок.
Кран шаровой сварной цапфовый DN350 PN320 LF2 CL1 ценен не тем, что имеет «высокие характеристики», а тем, что решает сразу несколько важнейших инженерных задач:
Контроль большого диаметра
Стабильная производительность при высоком давлении
Надежное сварное соединение
Меньший рабочий крутящий момент
Лучшая пригодность для эксплуатации при низких температурах.
Для проектов, ориентированных на безопасность, бесперебойную работу и долгосрочную надежность, это практичный инженерный выбор.
Шаровой кран с цапфой поддерживает шар механически, что делает его более подходящим для больших размеров и более высокого давления. Плавающий шаровой кран чаще встречается в небольших системах с низким давлением.
Обычно нет. Сварные конструкции предназначены больше для длительной службы, чем для многократной разборки.
Не автоматически. Окончательная пригодность зависит от фактического диапазона температур, требований к испытаниям на удар и спецификаций проекта.
Нет. Номинальное давление должно оцениваться вместе со средой, температурой, риском коррозии и применимыми стандартами.
