Почему шаровые краны DBB, монтируемые на цапфе, являются лучшим выбором для проектов нефте- и газопроводов?

В системах нефте- и газопроводов клапаны представляют собой нечто большее, чем просто двухпозиционные устройства. Они играют решающую роль в обеспечении безопасности, повышении эксплуатационной эффективности и снижении рисков технического обслуживания. для трубопроводов высокого давления, большого диаметра и опасных условий эксплуатации . Шаровые краны DBB на цапфе стали одним из наиболее надежных вариантов

Почему они так широко выбраны? Потому что это не просто запорные клапаны. Они представляют собой комплексное решение для блокировки, прокачки, проверки и безопасного обслуживания. Для современных нефтегазовых проектов, требующих надежности и низких затрат в течение жизненного цикла, созданы шаровые краны DBB с цапфой .

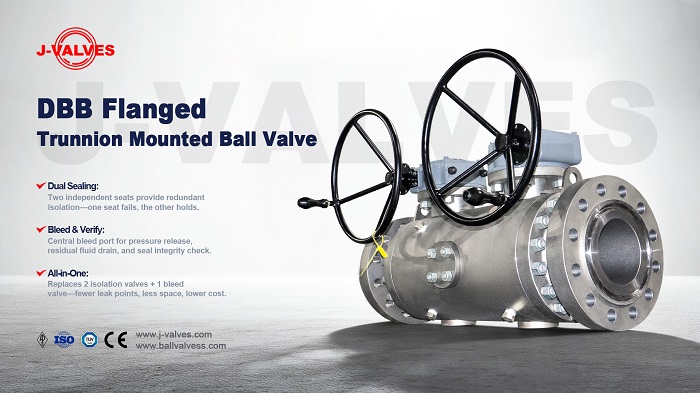

I. Что такое шаровой кран DBB с цапфой?

DBB означает двойную блокировку и кровотечение. Это означает, что клапан спроектирован так, чтобы обеспечить два независимых уплотнительных барьера с функцией стравливания или вентиляции между ними.

В шаровом кране, установленном на цапфе, используется конструкция шара с опорой, которая снижает трение и рабочий крутящий момент. Это делает его идеальным для трубопроводов большого диаметра и высокого давления. Когда клапан закрыт, обе стороны могут быть изолированы независимо, а полость между ними может быть вентилирована или осушена для безопасной проверки.

Такая конструкция обычно используется в нефтепроводах, газопроводах, конечных станциях, узлах учета, системах хранения и других критических точках изоляции.

II. Почему шаровые краны DBB, монтируемые на цапфе, предпочтительнее в нефтегазовых проектах?

1. Двойная изоляция означает более высокую безопасность.

Нефтяные и газовые среды часто являются легковоспламеняющимися, взрывоопасными или летучими. Даже небольшая утечка может создать серьезный риск. Клапаны DBB имеют два отдельных уплотнительных барьера в одном корпусе клапана, помогая снизить вероятность перекрестных утечек и аварийных ситуаций при эксплуатации.

2. Удаление воздуха из полости облегчает проверку

После закрытия важно подтвердить, действительно ли трубопровод изолирован. Спускное или вентиляционное отверстие позволяет операторам сбрасывать захваченное давление и проверять наличие утечек в полости.

3. Подходит для линий высокого давления и большого диаметра.

Конструкция, установленная на цапфе, снижает трение седла шара и рабочий крутящий момент. Это делает клапан более стабильным и более подходящим для трубопроводных систем высокого давления, большого диаметра и длительного срока службы.

4. Более простое обслуживание, меньшее время простоя

В нефтегазовой отрасли простои обходятся дорого. Клапан DBB помогает изолировать, прокачивать и проверять участок трубопровода, не снимая всю линию, сокращая время простоя и потери на техническое обслуживание.

5. Лучшая производительность в суровых условиях.

Трубопроводные системы часто сталкиваются с колебаниями давления, изменениями температуры и эрозионными средами. Высококачественный шаровой кран DBB, установленный на цапфе, обычно имеет износостойкие седла, надежное уплотнение и пожаробезопасные опции для увеличения длительного срока службы.

III. Типичные применения в нефте- и газопроводах

Шаровые краны DBB на цапфе широко используются в:

Точки изоляции магистральной линии

Впускные и выпускные станции

Системы хранения и погрузки

Дозирующие установки и скребковые установки

Компрессорные станции и дожимные станции

Критические зоны, требующие оперативного обслуживания

В таких случаях клапан должен не только закрываться. Он должен безопасно изолировать, подтверждать изоляцию и поддерживать операции по техническому обслуживанию.

IV. Шаровой кран DBB с креплением на цапфе по сравнению со стандартным шаровым краном

1. Безопасность

Стандартный шаровой кран обычно обеспечивает одну функцию изоляции. Клапан DBB добавляет второй уплотняющий барьер и функцию стравливания, что делает его более подходящим для опасных условий эксплуатации.

2. Техническое обслуживание

Клапаны DBB упрощают процедуры проверки и изоляции, помогая сократить время простоя и сложность обслуживания.

3. Системная интеграция

Объединив функции блокировки и стравливания в одном корпусе, клапаны DBB могут уменьшить сложность трубопроводов и свести к минимуму потенциальные точки утечек.

4. Стоимость жизненного цикла

Хотя первоначальные инвестиции могут быть выше, клапаны DBB часто обеспечивают более высокую общую ценность за счет повышения безопасности, сокращения времени простоя и увеличения срока службы.

V. Ключевые факторы, которые следует учитывать при выборе клапана DBB

При выборе шарового крана DBB с креплением на цапфе для нефтегазового проекта обратите внимание на:

• Размер: 1/2 '~ 48 ' (DN15 ~ DN1200)

• Класс давления: 150 фунт ~ 2500 фунтов (PN20 ~ PN420)

• Тип среды: сырая нефть, природный газ, продукты нефтепереработки, сернистый газ.

• Диапазон температур

• Материал корпуса и сиденья

• Требования к герметичности и уплотнению

• Требования к пожаробезопасному проектированию

• Функция прокачки, дренажа или вентиляции

• Тип привода: ручной, шестеренчатый, пневматический, электрический, гидравлический.

Правильный выбор помогает обеспечить стабильную работу и облегчить долгосрочную эксплуатацию.

VI. Почему он подходит для современного нефтегазового машиностроения

Современные нефтегазовые проекты строятся вокруг трех приоритетов: безопасность, эффективность и соответствие требованиям.

Шаровые краны DBB, установленные на цапфе, соответствуют всем трем:

• Безопасность: двойная изоляция и выпуск воздуха из полости повышают надежность отключения.

• Эффективность: более низкий крутящий момент упрощает эксплуатацию и автоматизацию.

• Соответствие: легче проверить изоляцию во время проверки и технического обслуживания.

Вот почему подрядчики EPC, инжиниринговые фирмы и владельцы проектов все чаще выбирают шаровые краны DBB с цапфой для критических участков трубопровода.

VII. Заключение

Клапаны нефте- и газопроводов должны делать больше, чем просто открываться и закрываться. Они должны оставаться безопасными, стабильными, проверяемыми и простыми в обслуживании в условиях высокого давления и высокого риска.

Именно поэтому шаровые краны DBB, монтируемые на цапфе, так широко выбираются. Они сочетают в себе двойную блочную изоляцию, функцию стравливания, низкий рабочий крутящий момент и высокую надежность трубопровода в одном решении.

Для проектов нефте- и газопроводов это не просто вариант клапана. Это практический ответ на сложные инженерные задачи.

Часто задаваемые вопросы

В1: Где используются шаровые краны DBB, установленные на цапфе?

Они широко используются в нефте- и газопроводах, станциях, системах хранения, узлах учета и других точках изоляции высокого давления.

В2: В чем разница между DBB и стандартным шаровым краном?

Клапаны DBB обеспечивают двойную изоляцию и дренаж полости, в то время как стандартные шаровые краны обычно обеспечивают только однозакрытие.

Вопрос 3: Почему конструкция с креплением на цапфе лучше подходит для линий высокого давления?

Потому что поддерживаемый шарик снижает рабочий крутящий момент и повышает устойчивость в условиях высокого давления.

В4: Подходят ли клапаны DBB для изоляции при обслуживании?

Да. Они помогают операторам более безопасно изолировать, прокачать и проверить систему перед техническим обслуживанием.
