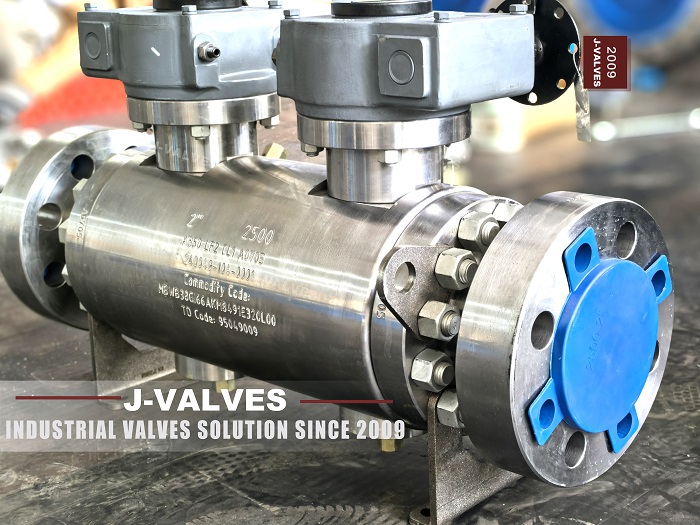

Руководство по выбору для шаровых клапанов DBB в системах передачи и распределения городского газа: синергетическое применение стандарта API 6D и ISO 14313

Общая структурная сила

Принимая во внимание трубопроводы передачи газа на большие расстояния, он должен быть в состоянии противостоять таким ситуациям, как различия высокого давления и сложные внешние силы.
- Толщина стенки тела клапана и прочность деталей соединения рассчитывается тщательно и строго регулируется. Различные рейтинги давления (например, класс 150 - класс 2500) имеют минимальные требования к толщине стенки, чтобы предотвратить повреждение клапанов путем колебаний давления.

В основном соответствуют различным сценариям в системах передачи и распределения городских газов, сосредоточившись на хорошем соответствии с окружающими фитингами и оборудованием, так что клапан остается стабильным в целом и не подвержен отказа, когда диапазон давления не большой, но операции часты.

Конструкция канала внутреннего потока

Канал потока должен быть особенно гладким, изготовленным в соответствии с стандартными соотношениями размера и требованиями к поверхности, позволяя быстро течь газ, так что потребление энергии и потери давления невелики, что подходит для передачи большого потока в основных линиях.

На основании обеспечения основной плавности канала потока больше внимания уделяется тому, как форма потока канала может более точно управлять потоком. Некоторые конические или расширяющиеся конструкции каналов потока будут использоваться для удовлетворения ситуации, когда разные пользователи имеют разные требования к потреблению газа.

Клапан материал тела

Обычно используют высокопрочные материалы, такие как легковая сталь и углеродистая сталь. Поскольку в природном газе могут быть коррозионные вещества (такие как сероводород), а давление высокое, механические свойства материалов, таких как прочность и прочность на растяжение и прочность, должны быть хорошими, и существуют строгие требования к химическим составам.

Городский газ относительно 'чистый '. При выборе материалов, в дополнение к достаточной прочности, больше внимания уделяется способности противостоять коррозии, вызванной следовыми количествами влаги и примесей, и производительность обработки должна быть полезна для облегчения производства тел клапанов с точными размерами и формами. Обычно используются из нержавеющей стали и литой стали.

Герметичный материал

Выберите хорошие материалы, такие как политетрафторэтилен (PTFE) и гибкий графит. Их выступления с точки зрения температурной устойчивости, устойчивости к давлению, износостойкости и антивозрастного, будут строго протестированы, чтобы гарантировать, что газ не будет протекать в условиях долгосрочного и высокого давления.

Также придает большое значение герметизации. Тем не менее, в сочетании с характеристикой частых операций переключения в городских газовых системах, больше внимания уделяется хорошему эластичному восстановлению и устойчивости к износу материалов, чтобы уплотнение было восстановлено сразу после каждой операции. Усовершенствованные материалы PTFE широко используются.

Тестирование прочности оболочки

Четко определяет такие параметры, как испытательное давление и время удержания. Согласно различным рейтингам давления, прочность оболочки испытывается с давлением выше, чем номинальное рабочее давление (например, 1,5 раза) и поддерживается в течение примерно 15-30 минут, чтобы проверить, деформируется ли корпус клапана или утечки, и он должен противостоять условиям чрезвычайного давления.

Проверяет прочность в широко используемом диапазоне рабочего давления городского газа. Тестовое давление устанавливается в соответствии с разумным кратным фактическим давлением использования (множественное немного ниже, чем у API 6D). Основное внимание уделяется тому, всегда ли оболочка быть долговечной и стабильной при частых изменениях давления, и цикл испытаний может быть длиннее для моделирования ситуации долгосрочного фактического использования.

Запечатание производительности

Использует несколько методов, таких как метод пузырька и метод падения давления, для тщательного обнаружения производительности герметизации при различных давлениях, направлениях среднего потока и других условий, требующих чрезвычайно низкой утечки (например, нулевой утечки или микросхемы). Для шаровых клапанов DBB с двунаправленными функциями отключения, оба направления герметизации должны быть надежными.

В дополнение к традиционным методам обнаружения, производительность герметизации также будет проверена, когда клапан будет открыт в разных отверстиях (моделирование процесса регулирования потока), чтобы проверить, будет ли утечка при регулировании потока, чтобы соответствовать требованиям как точного управления, так и безопасности в системах передачи городского газа и систем распределения. Допустимый диапазон утечек определяется в соответствии с конкретными сценариями применения.

Маркировка клапана

Очевидно, что отметьте модель спецификации клапана, рейтинг давления (например, написание класса 600), производитель, дату производства и знак, указывающий на соответствие стандарту API 6D на корпусе клапана, чтобы его легко идентифицировать и отслеживать в нефтяной и природной газовой промышленности и относительно стандартизировано и универсально.

Сосредоточьтесь на маркировке важной информации, связанной с системами передачи и распределения городского газа, такими как применимый тип газа, параметры характеристики потока и диапазон регулировки. Он также включает в себя базовую спецификацию и информацию производителя, чтобы облегчить быстрый доступ к ключевой информации во время установки, технического обслуживания и эксплуатации.

Предоставление документации

Производитель должен предоставить подробные дизайнерские чертежи, сертификаты качества материала, записи о производстве и различные отчеты о тестировании (такие как отчеты о неразрушающих тестировании, отчеты о тестировании производительности и т. Д.), Чтобы доказать, что клапан соответствует стандарту API 6D, облегчая контроль качества и архивирование покупателем и пользователем.

В дополнение к традиционным документам доказательства, больше внимания уделяется предоставлению кривой характеристики регулирования потока и Руководства по эксплуатации и техническому обслуживанию (содержащие предложения по эксплуатации и меры предосторожности для городских газовых систем), чтобы помочь операторам использовать и поддерживать клапан и интегрировать его во всю систему передачи и распределения.
