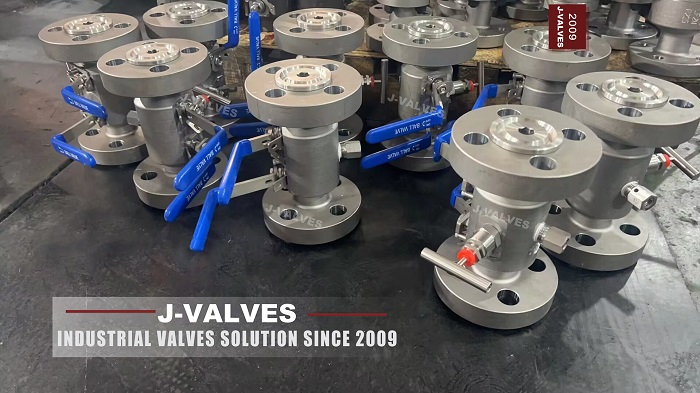

Двойные блоки и кровотечение (DBB) шаровые клапаны являются критическими компонентами в системах управления жидкости, предназначенными для обеспечения надежной изоляции и безопасности в различных промышленных применениях. Эти клапаны особенно важны в средах высокого давления и высокой температуры, таких как нефть и газ, химическая обработка и выработка электроэнергии. При выборе шаровых клапанов DBB понимание различий между стандартами ANSI и DIN имеет важное значение для обеспечения совместимости и производительности.
Понимание стандартов ANSI и DIN
Стандарты ANSI (Американский национальный институт стандартов) широко используются в Северной Америке и признаются во всем мире за их строгость и детали. Ключевые стандарты ANSI, относящиеся к шаровым клапанам DBB, включают:
• ASME B16.34: Этот стандарт определяет требования для проектирования, конструкции и тестирования клапанов, включая шаровые клапаны . Он охватывает оценок давления температуры, материалы, размеры и процедуры тестирования.
• API 6D: Этот стандарт предоставляет подробные требования к трубопроводным клапанам, включая шариковые клапаны DBB , конструкцию покрытия, материалы, тестирование и маркировку.
• API 608: Этот стандарт определяет требования к малым шариковым клапанам , включая конфигурации DBB, обеспечивая их высококачественные и безопасные стандарты.
Стандарты DIN (Deutsches Instintut für Normung) широко используются в Европе и признаются во всем мире за их комплексный охват и высококачественные требования. Ключевые стандарты DIN, относящиеся к шариковым клапанам DBB, включают:
• DIN EN 1092-1: этот стандарт определяет требования для фланцевых конечных соединений, обеспечивая совместимость и взаимозаменяемость.
• DIN EN 12516-1: Этот стандарт охватывает требования к проектированию и строительству для промышленных клапанов, включая шариковые клапаны , обеспечивая их высококачественные стандарты и стандарты безопасности.
• DIN EN 12266-1: В этом стандарте определяются требования к тестированию для клапанов, включая тестирование давления и тестирование утечки, обеспечивая соответствие клапанов указанные критерии эффективности.
Ключевые различия между стандартами ANSI и DIN
1. Рейтинги давления и температуры
• ANSI: использует классы давления (например, класс 150, класс 300, класс 600), чтобы указать максимально допустимое рабочее давление при заданной температуре. Эти классы основаны на фунтах на квадратный дюйм (PSI).
• DIN: использует номинальные рейтинги давления (PN) (например, PN10, PN16, PN40) для указания максимально допустимого рабочего давления при заданной температуре. Эти рейтинги основаны на барах.
• ANSI: общие материалы включают ASTM A105 (углеродная сталь), ASTM A182 F304 (нержавеющая сталь) и ASTM A182 F316 (нержавеющая сталь).
• DIN: общие материалы включают 1,4404 (нержавеющая сталь), 1,4435 (нержавеющая сталь) и 1,4462 (дуплексная нержавеющая сталь).
• ANSI: структурные длины указаны в ASME B16.10, который обеспечивает подробные размеры для различных типов клапанов и размеров.
• DIN: конструкционные длины указаны в DIN EN 1092-1 и DIN EN 12221, обеспечивая подробные размеры для различных типов клапанов и размеров.
• ANSI: конечные соединения обычно указываются в ASME B16.5 (фланцевые концы) и ASME B16.25 (сварные концы).
• DIN: конечные соединения обычно указываются в DIN EN 1092-1 (фланцевые концы) и DIN EN 1092-2 (сварные концы).
• ANSI: требования к тестированию указаны в API 6D и API 598, охватывающие гидростатические и пневматические тестирование, а также тестирование утечки.
• DIN: требования к тестированию указаны в DIN EN 12266-1, охватывая гидростатические и пневматические испытания, а также тестирование утечки.
