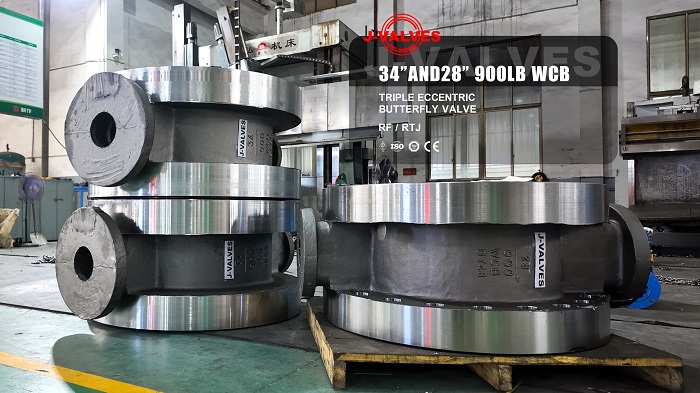

Стандартные дроссельные затворы с тройным эксцентриком не могут адаптироваться к особой компоновке трубопроводов, экстремальным температурам и условиям работы при высоком давлении в нефтехимической, углехимической, тепловой энергетике и нефтегазоперерабатывающей промышленности, что делает изготовленные на заказ дроссельные затворы с тройным эксцентриком оптимальным выбором для перекрытия и дросселирования на тяжелых промышленных трубопроводах. В этой статье , основанной на фотографиях готовых мастерских 28-дюймовых и 34-дюймовых дроссельных заслонок с тройным эксцентриком WCB Class900 , представлены основные преимущества индивидуальной настройки J-VALVES и проверенные примеры зарубежных проектов для поддержки закупок клапанов со стороны глобальных покупателей.
Являясь интегрированным производителем клапанов с собственным литейным цехом, цехом прецизионной обработки с ЧПУ, независимым отделом исследований и разработок уплотнений и полнофункциональной испытательной лабораторией, J-VALVES отличается от компаний, торгующих клапанами, не имеющих производственных мощностей. Оснащенный сверхмощным расточным станком, вертикальным токарным станком и линией термообработки, мы полностью реализуем собственное производство крупногабаритных 28-дюймовых и 34-дюймовых дроссельных заслонок высокого давления класса 900 , включая индивидуальное проектирование, литье, механическую обработку, сборку и испытание на утечку API598. Наши готовые дисковые затворы класса 900 WCB имеют прецизионный литой корпус ASTM A216 WCB с нормализованной термической обработкой для устранения литейных напряжений и предотвращения деформации корпуса под высоким давлением. Выступающая поверхность RF и кольцевой соединительный фланец RTJ могут быть изготовлены по индивидуальному заказу, а металлическое седло с твердым покрытием Stellite является дополнительным для высокотемпературных, абразивных или агрессивных сред, содержащих H₂S.
После того, как клиенты представят подробную информацию о рабочих условиях, включая среднюю температуру, номинальное давление, размер трубы и размер привода, наша команда инженеров рассчитывает толщину стенки и параметры конструкции с тройным смещением, а также предоставляет 2D-чертежи и 3D-модели в течение 24 часов. Для нестандартных клапанов 34IN класса 900 для тяжелых условий эксплуатации мы утолщаем стенки корпуса в соответствии с ASME B16.34 и оптимизируем конструкцию цапфы, чтобы избежать деформации и утечек под высоким давлением жидкости.
Помимо стандартной углеродистой стали ASTM A216 WCB, нержавеющей стали CF8/CF8M, легированной стали WC6/WC9 и антисернистой стали NACE, доступны для коррозионных, высокотемпературных или криогенных рабочих условий, подходящих для всех видов промышленных сред.
Изготовленная на заказ нестандартная обработка канавок RTJ или фланцев RF; два решения по уплотнению: твердосплавное уплотнение для работы при высоких температурах и высоком давлении и композитное мягкое уплотнение для обычных агрессивных сред; индивидуальный размер соединения верхнего привода, идеально подходящий к существующим пневматическим, электрическим, гидравлическим или ручным приводам клиентов без модификации трубопровода на месте.
Все изготовленные на заказ поворотные заслонки с тройным эксцентриком проходят гидростатические и воздухонепроницаемые испытания API598, что подтверждается сертификатами CE, ISO и API для экспорта на глобальный рынок. Собственное производство сокращает производственный цикл более чем на 25 % по сравнению с аутсорсинговыми поставщиками литейного производства, что гарантирует своевременную доставку для проектов по всему миру.
Оригинальные импортные дроссельные заслонки с тройным эксцентриком часто подвергались утечкам седла и термической деформации в маслопроводе для теплопередачи 380 ℃. Компания J-VALVES поставила изготовленные по индивидуальному заказу 28-дюймовые и 34-дюймовые дисковые затворы WCB с тройным эксцентриситетом класса 900 с полностью твердым уплотнением из стеллита и усиленным корпусом клапана. Клапаны, изготовленные по индивидуальному заказу, работают непрерывно в течение 3 лет без утечек и помогают заказчику снизить общие затраты на закупки на 32%.
Существующий трубопровод имеет специальный фланец RTJ с глубокой канавкой, который не может соответствовать стандартным дроссельным затворам. J-VALVES пересмотренный чертеж обработки фланцев и индивидуальный размер соединения корпуса в соответствии с измерениями на месте. Все клапаны устанавливаются за один этап без доработок и обеспечивают плавный ввод проекта в эксплуатацию.
Трубопровод содержит агрессивный газ сероводород при температуре 320 ℃. Вместо дорогих европейских импортных клапанов владелец завода выбрал изготовленный по индивидуальному заказу термообработанный корпус WCB J-VALVES NACE и трехэксцентриковые дроссельные заслонки с цельнометаллическим уплотнением . Наши клапаны, изготовленные по индивидуальному заказу, проходят полную проверку третьей стороной, что обеспечивает экономию средств на 40 % по сравнению с импортными аналогами.
Никогда не используйте стандартный корпус класса 150 для работы под высоким давлением класса 900; индивидуальная утолщенная стенка корпуса необходима для устойчивости к давлению;
Фланец RTJ + металлическое жесткое уплотнение рекомендуется для работы в условиях высоких температур, тяжелой нефти и пара; Фланец RF + мягкое композитное уплотнение подходит для обычной воды и обычного газа, что позволяет контролировать стоимость покупки;
Отправьте полные параметры рабочего состояния перед настройкой, чтобы избежать неправильной спецификации и последующих производственных потерь.
