BS 6364 - это стандарт дизайна для криогенных клапанов, разработанных Британским институтом стандартов (BSI). Он широко используется в Европе и во многих странах и регионах по всему миру. Этот стандарт охватывает несколько аспектов, таких как определение, проектирование, выбор материала, неразрушающее тестирование и методы испытаний криогенных клапанов . Применение применения включает клапаны от DN15 до максимального номинального размера, который может быть открыт и закрыт в диапазоне температуры от -50 ° C до -196 ° C.
MSS SP-134 является стандартным, сформулированным Обществом стандартизации производителей и индустрии фитингов (MSS) в Соединенных Штатах. В основном он нацелен на клапаны для криогенных применений, включая требования к расширениям тела клапана/капота. Он охватывает требования к материалу, проектированию, размерению, производству, неразрушающему тестированию и тестированию давления для криогенных клапанов затвора , шариковых , клапанов , шариковых клапанов и контрольных клапанов из нержавеющей стали и других сплавов.
Предметы | BS 6364 | MSS SP-134 |
Цель расширения | Для защиты коробки с упаковкой и начинкой предотвратите потерю упругости эластичности, вызванной низкой температурой, и облегчить обмотку холодных изоляционных материалов | Чтобы гарантировать, что температура упаковки остается в пределах допустимого диапазона, когда клапан работает в низкотемпературной среде |
Минимальная длина удлинения | Для клапанов, используемых для других ящиков, минимальная длина удлинителя упаковочной железы составляет 250 мм | Университетская минимальная длина не указана, но подчеркивается, что она должна быть определена в соответствии с материалами и рабочими температурами |
Холодные коробки клапаны | Минимальная длина расширения упаковочной железы имеет конкретные правила в соответствии с номинальным размером | Существуют аналогичные требования, но конкретные значения и диапазоны размера разные |
Предметы | BS 6364 | MSS SP-134 |
Клапаны передачи газа | Стебель клапана должен работать на земле или выше | Не упомянуто определенные требования к углу |
Клапаны трансмиссии с жидко | Стержень клапана должен работать под углом ≥45 ° к земле на земле | Не упомянуто определенные требования к углу |
Холодные коробки клапаны | Стержень клапана должен работать под углом ≥15 ° к земле на земле | Не упомянуто определенные требования к углу |
Предметы | BS 6364 | MSS SP-134 |
Требования к смягчению давления | В случае увеличения давления полости клапана из -за термического расширения или испарения жидкости, устройство, которое может снять давление до номинального рабочего давления | Он подчеркивает, что аномальное увеличение давления следует предотвратить, когда криогенные клапаны находятся в замкнутом состоянии, но конкретный метод снятия давления не указан четко |
Конкретные меры | Это может быть достигнуто путем установки отверстий с сбросом давления, каналов снятия давления или другими средствами (таких как рельефные сиденья) | Конкретные меры не указаны, но производители обязаны рассмотреть соответствующие риски |
Предметы | BS 6364 | MSS SP-134 |
Материал | Он включает в себя аустенитную сталь, нерухозные металлические материалы и т. Д. И предоставляет подробные рекомендации по выбору материала | В основном он нацелен на нержавеющую сталь и другие сплавные материалы |
Низкотемпературная адаптивность | Он подчеркивает механические свойства и сварки материалов при низких температурах | Требуются материалы, чтобы иметь хорошую прочность и сопротивление хрупкости в низкотемпературной среде |
Предметы | BS 6364 | MSS SP-134 |
Методы тестирования | Он включает в себя различные методы неразрушающего тестирования, такие как рентгенографическое тестирование и ультразвуковое тестирование | Он также охватывает несколько методов неразрушающего тестирования, но конкретные требования разные |
Частота тестирования | 100% тестирование требуется для ключевых компонентов и сварочных деталей | Проверка выборки может быть разрешена для некоторых компонентов, но конкретные требования должны быть определены в соответствии с типом клапана и рабочей средой |
Предметы | BS 6364 | MSS SP-134 |
Применимый диапазон температуры | -50 ° C до -196 ° C. | Удельный диапазон температуры не указан, но он применим к чрезвычайно низкотемпературным средам |
Применимые типы клапанов | Он включает криогенные клапаны затвора, глобусные клапаны, шариковые клапаны и т. Д. | В основном он нацелен на криогенные шариковые клапаны, затворы, клапаны бабочек и т. Д. |
Предметы | BS 6364 | MSS SP-134 |
Общие поля приложения | Он широко используется в таких областях, как химический инженер и сжиженный природный газ (СПГ) | Он используется в основном в системах передачи нефти, природного газа и низкотемпературной трансмиссии жидкости |
Международное признание | Это широко признается в Европе и во многих странах и регионах по всему миру | Он оказывает относительно высокое влияние в североамериканской и глобальной нефтяной и природной газовой промышленности |

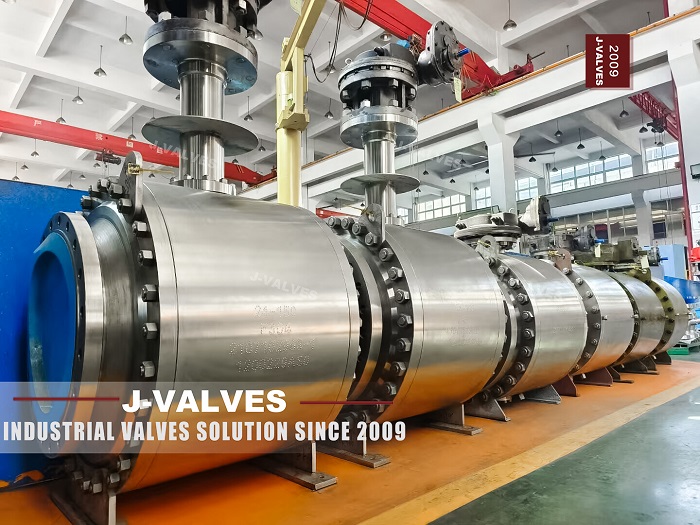

Как BS 6364, так и MSS SP-134 являются важными стандартами в области криогенного дизайна шариковых клапанов , каждый из которых имеет свои характеристики и преимущества. BS 6364 предоставляет более подробные и конкретные правила с точки зрения конструкции удлинения капота, требований к углу работы и выбора материала, особенно более целенаправленных в конструкции клапанов для холодных ящиков. С другой стороны, MSS SP-134 имеет более строгие требования с точки зрения неразрушающего тестирования и низкотемпературных производительности герметизации и подходит для различных сценариев криогенного применения.
Для проектирования J-VALVES криогенных шариковых клапанов рекомендуется всесторонне рассмотреть конкретные сценарии применения и рабочие среды при выборе стандартов. Если проект включает в себя клапаны для холодных ящиков или требует более подробного руководства по дизайну расширения капота, BS 6364 может быть более подходящим выбором. Если проект в основном фокусируется на низкотемпературных производительности герметизации и неразрушающих требованиях к тестированию, MSS SP-134 имеет больше преимуществ. Кроме того, также необходимо объединить местные нормативные требования и отраслевые практики, чтобы гарантировать, что дизайн клапана соответствует соответствующим стандартам и правилам безопасности.
