Высокотемпературные обратные клапаны: особенности материала и конструкции

Обратные клапаны являются важнейшими компонентами промышленных трубопроводных систем, обеспечивая однонаправленный поток и предотвращая обратный поток, который может повредить оборудование или нарушить технологические процессы. При работе в высокотемпературных средах, таких как паропроводы, химические реакторы и системы генерации электроэнергии, выбор материалов и конструкции клапанов становится решающим.

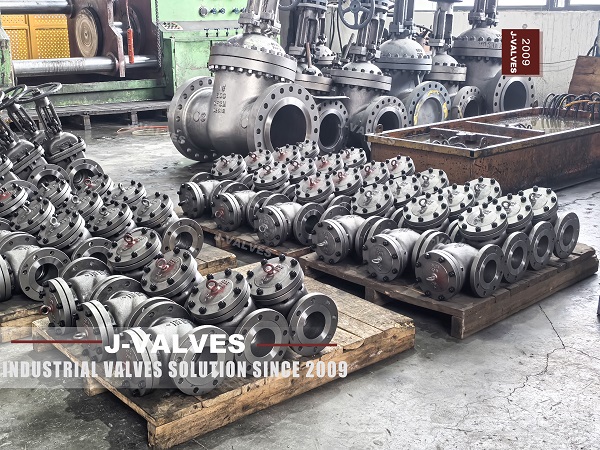

Понимание высокотемпературных обратных клапанов

Высокотемпературные обратные клапаны предназначены для того, чтобы выдерживать повышенные температуры, сохраняя при этом надежную герметизацию и структурную целостность. В отличие от стандартных обратных клапанов, в которых могут использоваться мягкие седла или стандартные сплавы, для высокотемпературных вариантов требуются материалы, устойчивые к термическому разложению, сохраняющие механическую прочность и предотвращающие утечку в экстремальных условиях.

Ключевые приложения включают в себя:

• Паровые и конденсатные системы

• Высокотемпературная химическая обработка

• Системы генерации электроэнергии и питательной воды для турбин

• Операции по переработке нефти и газа

Материальные соображения

1. Материалы корпуса

• Нержавеющая сталь (304/316/321): обеспечивает хорошую коррозионную стойкость и умеренные характеристики при высоких температурах (до 800°F / 427°C для 321).

• Углеродистая сталь с легированием: используется для обеспечения повышенной прочности при высоких температурах, но требует надлежащей защиты от коррозии.

• Дуплексная и супердуплексная нержавеющая сталь: превосходное сочетание прочности, коррозионной стойкости и термостойкости, подходит для агрессивных высокотемпературных жидкостей.

• Никелевые сплавы (Инконель, Хастеллой): исключительная термическая стабильность и коррозионная стойкость; идеально подходит для чрезвычайно высоких температур (>1000°F / 538°C) и химических применений.

2. Материалы сиденья

• Металлические седла: требуются при температурах, выходящих за пределы безопасного диапазона для полимерных или мягких седел. Обычные материалы включают нержавеющую сталь, кобальтовые сплавы и накладки из стеллита.

• Седла из ПТФЭ или графита: Ограничено умеренными высокими температурами. Графит предпочтителен, когда температура превышает пределы полимера, из-за его высокой термостойкости.

• Эластомеры: редко используются в условиях высоких температур из-за риска термического разложения.

3. Материалы уплотнений и прокладок.

• Графитовые прокладки: обеспечивают надежную герметизацию в условиях высоких температур и высокого давления.

• Спирально-навитые прокладки: Гибкие прокладки, армированные металлом, пригодные для динамического теплового расширения.

• Металлические уплотнительные кольца или кольца: для экстремальных условий эксплуатации, когда традиционные мягкие уплотнения не работают.

Соображения дизайна

1. Выбор типа клапана

• Поворотные обратные клапаны: подходят для систем большого диаметра с низким давлением, но могут иметь задержку закрытия при высоких температурах.

• Подъемные обратные клапаны: обеспечивают быстрый отклик, но требуют тщательного подбора размеров для управления силами, вызываемыми потоком.

• Обратные клапаны с наклоняющимся диском: сочетают низкий перепад давления с быстрым закрытием, часто используются в линиях пара или высокотемпературных жидкостей.

2. Тепловое расширение.

Высокие температуры вызывают тепловое расширение компонентов клапана, что может повлиять на герметичность и движение. Стратегии проектирования включают в себя:

• Гибкие дисковые или пружинные механизмы: обеспечивают надлежащее закрытие, несмотря на тепловое расширение.

• Цапфа или направляющие диски: предотвращают смещение при расширении.

• Адекватные зазоры: допускают расширение без заеданий и утечек.

3. Соображения по расходу и давлению

• Оптимизация перепада давления. Высокотемпературные обратные клапаны должны сочетать эффективность уплотнения с минимальным сопротивлением потоку.

• Предотвращение обратного потока: Правильный размер гарантирует, что обратный поток не приведет к повреждению седла или эффекту гидроудара.

• Динамические силы: конструкция должна учитывать силу высокоскоростной жидкости, действующей на диск клапана, особенно в линиях пара или горячего масла.

4. Обслуживание и доступность

• Легкая разборка. Высокотемпературные системы могут потребовать более частых проверок на предмет износа, эрозии или термической усталости.

• Сменные седла и уплотнения. Модульные компоненты сокращают время простоя и затраты на замену.

Лучшие практики для высокотемпературных применений

1. Совместимость материалов. Убедитесь, что материалы корпуса, диска и седла выдерживают как температуру, так и химический состав жидкости.

2. Терпимость к температурным циклам: рассмотрите возможность повторяющихся циклов нагрева и охлаждения, которые могут вызвать нагрузку на прокладки и движущиеся части.

3. Анализ потока: проводите вычислительную гидродинамику (CFD) или инженерные расчеты для прогнозирования поведения клапана в условиях высоких температур.

4. Регулярный осмотр: следите за признаками ползучести, деформации или деградации седла, особенно в критически важных промышленных применениях.

Заключение

Высокотемпературные обратные клапаны необходимы для защиты промышленных систем от обратного потока, сохраняя при этом производительность в экстремальных условиях. Выбор подходящих материалов корпуса, седла и прокладок в сочетании с тщательным вниманием к конструктивным особенностям, таким как тип клапана, управление тепловым расширением и доступность для обслуживания, обеспечивает долгосрочную надежность и безопасность. Понимая эти соображения, инженеры и проектировщики систем могут оптимизировать выбор клапанов, снизить эксплуатационные риски и добиться эффективной и безотказной работы в высокотемпературных жидкостных системах.
