Понимание классификации обратных клапанов

Обратные клапаны являются важными компонентами жидкостных систем, предназначенными для обеспечения потока в одном направлении и предотвращения обратного потока . Они защищают насосы, компрессоры и другое оборудование от повреждений, вызванных обратным потоком. Понимание классификации обратных клапанов имеет решающее значение для инженеров и проектировщиков систем при выборе подходящего клапана для конкретных условий эксплуатации, типов жидкостей и диапазонов давления.

1. Основной принцип работы

Обратные клапаны работают автоматически в зависимости от расхода жидкости:

• Когда жидкость течет в прямом направлении , клапан открывается, обеспечивая неограниченный поток.

• Когда жидкость пытается повернуть вспять , клапан закрывается, предотвращая обратный поток.

Механизм основан на внутренних компонентах , таких как диск, поворотный механизм или поршень , а конструкция определяет классификацию и рабочие характеристики клапана.

2. Классификация по структуре

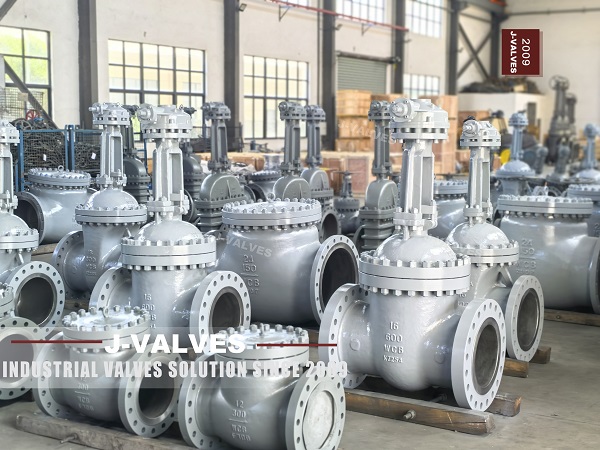

2.1 Поворотные обратные клапаны

• Конструкция : Диск установлен на шарнире или шарнире , что позволяет ему открываться при прямом потоке и закрываться при реверсе потока.

• Области применения: системы низкого и среднего давления, водопроводы, системы отопления, вентиляции и кондиционирования, паропроводы..

• Преимущества : Простой дизайн, низкая стоимость, подходит для горизонтальной или вертикальной установки.

• Ограничения: при высоком расходе может потребоваться больший размер; более медленное закрытие может вызвать гидравлический удар.

2.2 Подъемные обратные клапаны

• Конструкция : Диск или поршень движется линейно вдоль оси потока , отрываясь от седла при движении потока вперед.

• Область применения: Трубопроводы высокого давления, паровые и масляные системы.

• Преимущества: Может выдерживать высокие давления и скорости ; точное отключение.

• Ограничения: В некоторых случаях требуется вертикальная установка для закрытия под действием силы тяжести.

2.3 Шаровые обратные клапаны

• Конструкция: Шарик внутри клетки или седла движется вместе с потоком, препятствуя обратному потоку.

• Область применения: топливные системы, химическая обработка и трубопроводы низкого и среднего давления.

• Преимущества: Компактная конструкция, устойчивая к засорению в жидкостях, содержащих твердые частицы.

• Ограничения: Ограничено для трубопроводов большого диаметра.

2.4 Мембранные обратные клапаны

• Конструкция: Гибкая диафрагма действует как уплотняющий элемент, перемещаясь для обеспечения прямого потока и герметизируя при обратном направлении потока.

• Применение: Санитарные, химические и агрессивные жидкостные системы.

• Преимущества: Простой, легкий, устойчивый к коррозии, подходит для применений с низким давлением.

• Ограничения: Не подходит для жидкостей с высокой температурой или высоким давлением.

2.5 Двухпластинчатые или межфланцевые обратные клапаны

• Конструкция: Две подпружиненные пластины поворачиваются на центральном шарнире, обеспечивая быстрое закрытие.

• Область применения: нефть и газ, водоочистка и трубопроводы с высокой пропускной способностью.

• Преимущества: Компактный, легкий, низкий перепад давления и быстрый отклик для предотвращения гидравлического удара.

• Ограничения: Не идеально подходит для жидкостей с очень высоким содержанием примесей без дополнительной фильтрации.

3. Классификация по материалу

• Обратные клапаны из углеродистой стали: экономичны, подходят для жидкостей с умеренным давлением и температурой.

• Обратные клапаны из нержавеющей стали: устойчивы к коррозии, подходят для химических, пищевых и нефтяных систем.

• Легированная сталь и высокопроизводительные материалы: рассчитаны на высокую температуру, высокое давление и агрессивные жидкости..

4. Ключевые критерии отбора

При выборе обратного клапана учитывайте:

1. Расход и давление: определяют подходящий тип и размер клапана.

2. Тип жидкости: Коррозионные, вязкие жидкости или жидкости, содержащие твердые частицы, могут потребовать использования специальных материалов или конструкций.

3. Ориентация при установке: Поворотные, подъемные и двухпластинчатые клапаны могут иметь предпочтительные положения установки.

4. Время отклика: быстрозакрывающиеся клапаны предотвращают гидравлический удар в чувствительных трубопроводах.

5. Требования к техническому обслуживанию: Некоторые конструкции позволяют упростить проверку и замену внутренних компонентов.

5. Приложения

Обратные клапаны используются во многих отраслях промышленности:

• Водоочистные сооружения: предотвращают обратный поток в насосах и системах фильтрации.

• Нефтегазопроводы: Защитите компрессоры и последующее оборудование от обратного потока.

• Химическая обработка: Поддерживайте однонаправленный поток агрессивных или опасных жидкостей.

• Системы HVAC: Предотвратите обратную циркуляцию в контурах охлажденной или горячей воды.

6. Заключение

Понимание классификации обратных клапанов по конструкции, материалу и эксплуатационным характеристикам имеет важное значение для проектирования надежных и эффективных жидкостных систем. Выбор подходящего обратного клапана гарантирует:

• Защита системы от повреждения обратным потоком.

• Оптимизированная эффективность потока и уменьшенный перепад давления.

• Долгосрочная надежность и низкие затраты на техническое обслуживание.

Правильный выбор клапана с учетом расхода, давления, типа жидкости и ориентации установки гарантирует безопасную и эффективную работу в различных отраслях промышленности.
