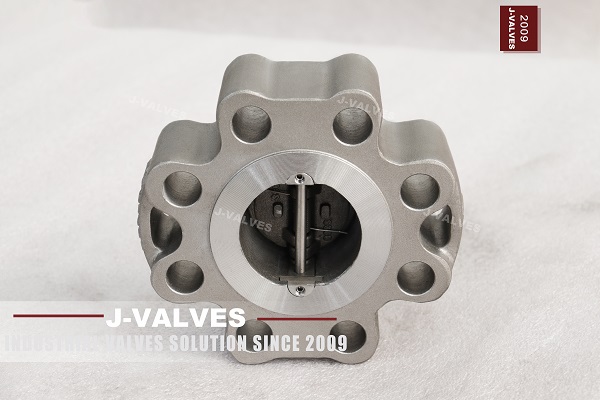

Двойной пластинчатый обратный клапан с проушинами: конструктивные особенности и эксплуатационные преимущества в промышленных трубопроводных системах

Введение

В современных промышленных трубопроводных системах обратные клапаны играют решающую роль в предотвращении обратного потока, защите насосов, компрессоров и другого оборудования, чувствительного к давлению. Среди различных конструкций обратных клапанов обратный клапан с двумя пластинами с проушинами стал предпочтительным решением для применений, требующих компактной конструкции, надежной герметизации и эффективного управления потоком.

Обратный клапан с двумя пластинами с проушинами , также известный как обратный клапан с двумя пластинами с проушинами , сочетает в себе легкую конструкцию и способность выдерживать высокое давление. По сравнению с традиционными поворотными обратными клапанами эта конструкция обеспечивает более быстрый отклик, меньшие потери давления и повышенную гибкость установки, что делает ее широко используемой в нефтегазовой, химической промышленности, производстве электроэнергии, водоочистке и морской промышленности.

1. Принцип работы двухпластинчатого обратного клапана с проушинами

В обратном клапане с двумя пластинами с проушинами используются две полукруглые пластины, установленные на центральном шарнирном штифте. Во время нормального прямого потока давление жидкости толкает две пластины вверх, позволяя среде проходить через них с минимальным сопротивлением.

Когда скорость потока снижается или возникает обратный поток, подпружиненные пластины быстро возвращаются в закрытое положение, предотвращая обратный поток и защищая входное оборудование.

Основной рабочий процесс включает в себя:

• Условия прямого потока: Давление жидкости преодолевает силу пружины и открывает пластины.

• Условие уменьшения потока: пластины начинают возвращаться в положение уплотнения.

• Условия обратного потока: двойные пластины полностью закрыты, чтобы предотвратить обратный поток.

Этот механизм быстрого закрытия значительно снижает эффект гидроудара и повышает стабильность системы.

2. Конструктивные особенности двухпластинчатого обратного клапана с проушинами.

2.1 Конструкция с двумя пластинами для быстрого реагирования

Конструкция с двумя пластинами сокращает расстояние, необходимое для открытия и закрытия клапана. По сравнению с однодисковыми обратными клапанами две независимые пластины требуют меньшего перемещения, что позволяет:

• Более быстрый ответ на закрытие

• Снижение воздействия обратного потока

• Снижение механической нагрузки на трубопроводные системы

• Повышенная эксплуатационная надежность

Эта особенность особенно важна в высокоскоростных жидкостных системах, где могут происходить быстрые изменения давления.

2.2 Компактная беспластинчатая конструкция

Бесфланцевая конструкция позволяет устанавливать клапан между фланцами трубопровода, уменьшая габариты и вес.

Ключевые преимущества включают в себя:

• Короткое фронтальное измерение

• Снижение требований к пространству для установки

• Более низкая стоимость перевозки

• Более простое обслуживание по сравнению с более крупными конструкциями клапанов.

Для проектов с ограниченным пространством для установки компактная конструкция обеспечивает значительные инженерные преимущества.

2.3 Конструкция соединений с проушинами для гибкой установки

Конфигурация с проушиной обеспечивает независимое болтовое соединение клапана и фланцев трубопровода. В отличие от стандартных бесфланцевых конструкций, обратные клапаны с проушинами облегчают обслуживание трубопровода и улучшают контроль установки.

Преимущества включают в себя:

• Подходит для конечных приложений в определенных конфигурациях.

• Улучшенное выравнивание во время установки.

• Уменьшенное напряжение фланца

• Удобная замена клапана

Конструкция наконечника обычно выбирается для промышленных систем, требующих стабильного механического соединения.

3. Выбор материала для промышленного применения.

Выбор материала напрямую влияет на срок службы и надежность обратных клапанов с двумя пластинами.

Общие материалы включают в себя:

Нержавеющая сталь CF8M/CF3M

Нержавеющие стали CF8M и CF3M широко используются благодаря своей превосходной коррозионной стойкости.

Преимущества:

• Хорошая стойкость к хлоридсодержащим средам.

• Подходит для химической и морской среды.

• Отличные механические свойства

• Длительный срок службы в суровых условиях

Для применений, связанных с морской водой, химическими жидкостями или агрессивными средами, конструкция из нержавеющей стали обеспечивает надежную работу.

Углеродистая сталь

Корпуса из углеродистой стали обычно выбирают для:

• Нефтяные трубопроводы

• Общие промышленные применения

• Жидкостные системы высокого давления

Они обеспечивают:

• Высокая прочность

• Экономическая эффективность

• Хорошая способность выдерживать давление

Специальные сплавы

Для экстремальных условий эксплуатации можно выбрать материалы из сплавов, чтобы улучшить:

• Устойчивость к высоким температурам

• Коррозионная стойкость

• Износостойкость

Правильный выбор материала обеспечивает совместимость клапана и рабочей среды.

4. Характеристики уплотнения и предотвращение утечек.

Система уплотнений является одним из наиболее важных аспектов конструкции обратного клапана с двумя пластинами..

Усовершенствованные уплотнительные конструкции обычно включают в себя:

• Прецизионные уплотнительные поверхности

• Эластичные материалы сиденья

• Варианты уплотнения металл-металл

• Оптимизированное выравнивание пластин

Во время работы сила пружины помогает пластинам поддерживать стабильный контакт с поверхностью седла, повышая надежность уплотнения в условиях низкого давления.

Для критически важных промышленных применений правильная конструкция уплотнений помогает свести к минимуму:

• Обратная утечка

• Потеря давления в системе

• Неожиданные требования к техническому обслуживанию

5. Эффективность потока и характеристики перепада давления

Внутренний канал потока обратного клапана с двумя пластинами предназначен для уменьшения турбулентности и потери давления.

По сравнению с традиционными конструкциями обратных клапанов преимущества включают в себя:

• Меньшее сопротивление потоку

• Улучшенный коэффициент расхода

• Снижение энергопотребления

• Повышенная эффективность системы

Обтекаемая внутренняя структура позволяет клапану выдерживать высокие скорости потока, сохраняя при этом стабильную работу.

6. Применение двухпластинчатых обратных клапанов с проушинами

Благодаря своей компактной конструкции и надежной работе обратные клапаны с двумя пластинами с проушинами широко применяются в:

Нефтяная и газовая отрасль

Используется в:

• Системы трубопроводного транспорта

• Нагнетательные линии насоса

• Перерабатывающие мощности

Они защищают оборудование от обратного давления и поддерживают стабильную работу трубопровода.

Химические и нефтехимические системы

Подходит для:

• Обращение с агрессивными жидкостями

• Технологические трубопроводы

• Системы транспортировки химикатов

Версии из нержавеющей стали обеспечивают повышенную устойчивость к коррозии.

Морские и оффшорные приложения

Для морской среды обычно выбирают такие материалы, как нержавеющая сталь CF8M, из-за ее устойчивости к коррозии в морской воде.

Типичные области применения включают в себя:

• Системы охлаждающей воды

• Балластные системы

• Морские платформы

Производство электроэнергии

Используется в:

• Контуры охлаждения

• Системы питательной воды

• Вспомогательные трубопроводные системы

Быстрое закрытие помогает защитить насосы и критически важное оборудование.

7. Производственные преимущества двухпластинчатого обратного клапана J-VALVES с проушинами

J-VALVES специализируется на предоставлении промышленных клапанов со строгим контролем качества и инженерной оптимизацией.

К преимуществам производства относятся:

Точная обработка

Передовые процессы обработки обеспечивают:

• Точные уплотнительные поверхности

• Правильное выравнивание пластин

• Стабильный рабочий крутящий момент

Контроль качества материалов

Процедуры отслеживания материалов и проверки помогают гарантировать:

• Надежные механические характеристики

• Постоянное качество продукции

• Долгосрочная надежность обслуживания

Испытания давления и производительности

Каждый клапан может быть проверен с помощью процедур проверки, включая:

• Испытание корпуса под давлением

• Проверка седла на герметичность

• Проверка размеров

• Функциональная проверка

Эти процессы помогают обеспечить соответствие промышленным требованиям.

8. Заключение

Обратный клапан с двумя пластинами с проушинами представляет собой эффективное решение для современных промышленных трубопроводных систем, требующих компактной конструкции, быстрого закрытия и надежного регулирования потока.

Благодаря таким преимуществам, как легкая конструкция, низкий перепад давления, отличная герметизирующая способность и гибкая установка, он стал важным компонентом в нефтегазовой, химической, морской и энергетической промышленности.

Для требовательных применений выбор правильного материала, класса давления, конструкции уплотнения и качества изготовления имеет важное значение для достижения долгосрочной эксплуатационной надежности.

J-VALVES продолжает оптимизировать решения для промышленных обратных клапанов , предлагая высокопроизводительные обратные клапаны с двумя пластинами с проушинами, предназначенные для сложных условий эксплуатации и глобального инженерного применения.
