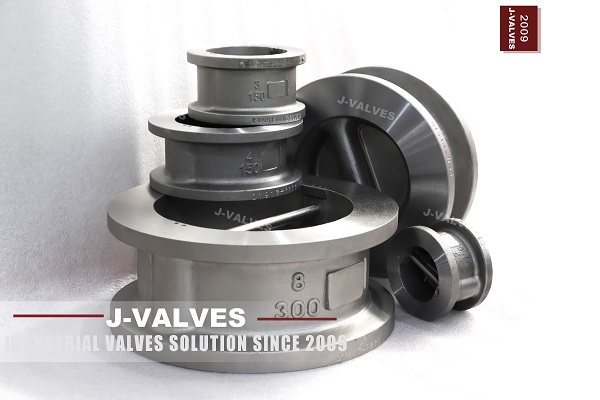

Конструкция и эксплуатационные преимущества двухпластинчатого обратного клапана вафельного типа в промышленных трубопроводных системах

Введение

В современных промышленных трубопроводных системах надежное управление потоком и предотвращение обратного потока среды имеют важное значение для обеспечения безопасности и эффективности работы оборудования. Двухпластинчатые обратные клапаны , также известные как двухпластинчатые обратные клапаны , стали предпочтительным решением во многих отраслях промышленности благодаря своей компактной конструкции, быстрому реагированию и отличным характеристикам уплотнения.

По сравнению с традиционными поворотными обратными клапанами и подъемными обратными клапанами двухпластинчатый обратный клапан обеспечивает значительные преимущества в снижении веса, гибкости установки, контроле потерь давления и эффективности технического обслуживания. J-VALVES разрабатывает высокопроизводительные межфланцевые обратные клапаны, предназначенные для удовлетворения строгих требований в нефтегазовой, химической, энергетической, морской и водоочистной сферах.

1. Принцип работы двухпластинчатых обратных клапанов

В двухпластинчатом обратном клапане используются две полукруглые пластины клапана, установленные на центральном валу. В нормальных условиях эксплуатации давление в трубопроводе открывает пластины, позволяя жидкости проходить через них с минимальным сопротивлением.

Когда скорость потока снижается или возникает обратный поток, подпружиненные пластины быстро возвращаются в закрытое положение, предотвращая обратный поток и защищая оборудование, расположенное выше по потоку.

К основным рабочим компонентам относятся:

• Корпус клапана

• Две независимые клапанные пластины

• Центральный шарнирный вал

• Торсионные пружины

• Система уплотнения сиденья

• Удержание компонентов

Симметричная конструкция пластины обеспечивает сбалансированное распределение давления и снижает силу удара при закрытии, помогая минимизировать эффект гидроудара.

2. Компактная конструкция пластины для компактной установки.

Одним из ключевых преимуществ двухпластинчатого обратного клапана является его компактная пластинчатая конструкция.

По сравнению с традиционными фланцевыми поворотными обратными клапанами, межфланцевая конструкция обеспечивает:

• Уменьшенный габаритный размер

• Меньший установочный вес

• Меньшая площадь трубопровода

• Легкая транспортировка и обработка

Эта компактная конфигурация особенно ценна для морских платформ, морских систем, модульных платформ и проектов, где пространство для установки ограничено.

J-VALVES оптимизирует размеры клапана в соответствии с международными стандартами, обеспечивая совместимость с различными трубопроводными системами и фланцевыми соединениями.

3. Низкий перепад давления и повышенная эффективность потока.

Конструкция внутреннего канала потока напрямую влияет на энергопотребление трубопровода. Межпластинчатые обратные клапаны с двойной пластиной имеют обтекаемый канал потока, который снижает турбулентность и потери давления.

Ключевые преимущества производительности потока включают в себя:

• Большая эффективная площадь потока

• Пониженное сопротивление потоку

• Снижение рабочего энергопотребления

• Повышенная эффективность системы

Для трубопроводов большого диаметра минимизация потерь давления может существенно улучшить общие экономические показатели системы.

J-VALVES фокусируется на гидравлической оптимизации при проектировании клапана для достижения стабильных характеристик потока при сохранении надежной запорной характеристики.

4. Быстрое закрытие и снижение гидроударов.

Основной проблемой в трубопроводных системах является внезапный обратный поток, вызванный остановкой насоса или изменением давления в системе. Медленно закрывающиеся обратные клапаны могут вызвать резкие скачки давления.

Двухпластинчатый обратный клапан решает эту проблему за счет:

• Легкие клапанные пластины

• Короткий заключительный ход

• Пружинный механизм закрытия

• Снижение удара при закрытии

Быстрый отклик помогает уменьшить гидравлический удар и защищает насосы, компрессоры и другое критически важное оборудование.

Это делает двухпластинчатые обратные клапаны подходящими для:

• Нагнетательные трубопроводы насоса

• Системы охлаждающей воды

• Химические технологические линии

• Морские трубопроводные системы

• Вспомогательные системы СПГ

5. Улучшенные характеристики уплотнения

Надежное уплотнение необходимо для предотвращения обратного потока и поддержания стабильности системы.

Двухпластинчатые обратные клапаны J-VALVES имеют прецизионно обработанные уплотнительные поверхности и оптимизированную конструкцию седла для достижения:

• Плотное закрытие

• Сниженный риск утечки

• Долгой срок службы

• Стабильная работа в условиях изменяющегося давления

В зависимости от требований применения можно выбрать различные материалы седла, в том числе:

• ЭПДМ

• НБР

• PTFE

• Варианты металлических сидений

Выбор материала осуществляется индивидуально в зависимости от температуры, давления и характеристик среды.

6. Выбор материала для различных промышленных применений.

Производительность межфланцевого обратного клапана во многом зависит от правильного выбора материала.

Общие материалы корпуса клапана включают:

Углеродистая сталь

Подходит для общепромышленного применения с умеренными требованиями к коррозии.

Нержавеющая сталь

Обеспечивает превосходную коррозионную стойкость в химической и перерабатывающей промышленности.

Никель-алюминиевая бронза (C95800)

Широко используется в морской среде благодаря:

• Превосходная стойкость к коррозии в морской воде

• Хорошая механическая прочность

• Превосходная устойчивость к кавитационной эрозии

J-VALVES предлагает индивидуальные решения по материалам, основанные на условиях эксплуатации клиентов, обеспечивая долгосрочную надежность в сложных условиях.

7. Применение двухпластинчатых обратных клапанов

Благодаря компактной конструкции и надежной работе двухпластинчатые обратные клапаны широко применяются в:

Нефтяная и газовая отрасль

Используется в:

• Системы трубопроводного транспорта

• Насосные станции

• НПЗ

• Газоперерабатывающие мощности

Морские и морские системы

Устойчивая к коррозии конструкция делает их пригодными для:

• Системы охлаждения морской водой

• Судовые трубопроводные системы

• Морские платформы

Производство электроэнергии

Приложения включают в себя:

• Трубопроводы охлаждающей воды

• Системы питательной воды

• Вспомогательные системы

Очистка воды

Используется для:

• Трубопроводы водоснабжения

• Системы фильтрации

• Системы защиты насосов

8. Преимущества J-VALVES при производстве двухпластинчатых обратных клапанов

Как производитель промышленной арматуры, J-VALVES специализируется на предоставлении надежных и индивидуальных решений по управлению потоком для клиентов по всему миру.

К преимуществам относятся:

1. Профессиональные возможности проектирования клапанов

J-VALVES применяет передовые инженерные методы в:

• Конструкция клапана

• Оптимизация потока

• Выбор материала

• Улучшение производительности

Каждое клапанное решение разрабатывается в соответствии с конкретными требованиями проекта.

2. Строгая система контроля качества.

Каждый двухпластинчатый обратный клапан проходит комплексные процедуры проверки, в том числе:

• Проверка размеров

• Проверка материала

• Испытание давлением

• Тестирование на утечку

• Функциональное тестирование

Эти процессы обеспечения качества обеспечивают стабильную работу клапана перед поставкой.

3. Индивидуальные решения для промышленных клапанов

J-VALVES поддерживает индивидуальные требования, включая:

• Специальные материалы

• Различные классы давления

• Конструкции большого диаметра

• Высокотемпературные применения

• Морские и морские требования

Такая гибкость позволяет J-VALVES предоставлять решения для сложных промышленных проектов.

Заключение

Двухпластинчатые обратные клапаны представляют собой эффективное решение для современных трубопроводных систем, требующих надежного предотвращения обратного потока, компактной установки и оптимизированных характеристик потока. Их легкая конструкция, быстрое закрытие и превосходные уплотняющие свойства делают их идеальным выбором для многих промышленных применений.

Благодаря профессиональному инженерному опыту, строгому контролю качества и индивидуальным производственным возможностям компания J-VALVES предлагает высокопроизводительные межфланцевые обратные клапаны, рассчитанные на долгосрочную надежность в сложных условиях эксплуатации.
