C95800 Конструкция обратного клапана с двумя пластинами для систем высокого давления

Двойные пластинчатые обратные клапаны являются важнейшими компонентами промышленных систем высокого давления , обеспечивая надежное предотвращение обратного потока , сводя к минимуму потери давления и поддерживая эффективность системы. Изготовленные из медного сплава C95800 , эти клапаны сочетают в себе устойчивость к коррозии, механическую прочность и долговечность , что делает их идеальными для требовательных применений, таких как нефтехимические заводы, морские трубопроводы и водные системы высокого давления..

1. Обзор материала C95800

C95800, сплав меди, бериллия и никеля , обладает исключительными свойствами для промышленной арматуры:

• Коррозионная стойкость в морской воде, рассоле и мягких химических жидкостях.

• Высокая механическая прочность , подходит для применений классов ANSI 150–300 .

• Износостойкость гарантирует, что двойные пластины сохранят целостность уплотнения при многократной эксплуатации.

• Термическая стабильность , позволяющая работать в условиях умеренных и высоких температур.

Использование C95800 для обратных клапанов с двумя пластинами обеспечивает длительный срок службы и минимальное техническое обслуживание даже в агрессивных средах.

2. Конструкция обратного клапана с двумя пластинами

2.1 Конструктивные особенности

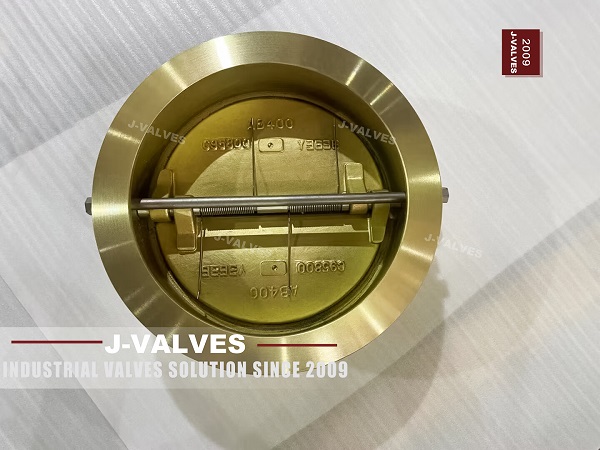

• Конструкция с двумя пластинами состоит из двух подпружиненных пластин, установленных на центральном шарнире.

• Пластины открываются при прямом потоке и быстро закрываются при реверсе потока, предотвращая обратный поток.

• Компактный и легкий по сравнению с традиционными поворотными обратными клапанами, что позволяет сократить монтажное пространство и вес..

2.2 Адаптация к высокому давлению

• Сплав C95800 обеспечивает достаточную прочность для работы с жидкостными системами высокого давления без деформации.

• Пружинный механизм обеспечивает быстрое закрытие даже при слабом обратном потоке, предотвращая гидравлический удар.

• Фланцевые или бесфланцевые конфигурации позволяют легко интегрировать их в существующие трубопроводные системы.

3. Ключевые преимущества

4. Соображения, связанные с высоким давлением

• Убедитесь, что номинал клапана соответствует давлению в системе (например, класс ANSI 150–300).

• Убедитесь, что скорость потока не превышает расчетных пределов, чтобы предотвратить чрезмерный износ пластин..

• Используйте материалы, совместимые с технологическими жидкостями , чтобы предотвратить коррозию или эрозию с течением времени.

• Учитывайте натяжение пружины и конструкцию шарнира для быстрого закрытия пластины без шума и вибрации.

5. Советы по установке и обслуживанию

1. Ориентация: Установите клапаны в горизонтальной или вертикальной конфигурации в соответствии с рекомендациями производителя, чтобы обеспечить оптимальную работу пластины.

2. Направление потока: Следуйте стрелке; неправильный монтаж нарушает герметичность.

3. Периодическая проверка: проверьте пластины, пружины и корпус на предмет износа, коррозии или утечек.

4. Очистка: Удалите мусор, чтобы предотвратить заклинивание пластины, особенно при работе с водой и химикатами.

5. Проверка материала: Убедитесь, что компоненты из сплава C95800 сохраняют целостность при рабочей температуре и давлении.

6. Типичные применения

• Морские системы: забор морской воды, балластные линии, контуры охлаждения.

• Химические и нефтехимические заводы: Трубопроводы высокого давления, системы с агрессивными жидкостями.

• Производство электроэнергии: системы питательной воды котлов и системы охлаждающей воды.

• Промышленные системы водоснабжения: Сети фильтрации и распределения высокого давления.

7. Заключение

Обратные клапаны с двумя пластинами C95800 идеально подходят для промышленных применений с высоким давлением, требующих компактной конструкции, устойчивости к коррозии и надежного предотвращения обратного потока . Инженеры должны сосредоточиться на правильном выборе материалов, правильной установке и регулярном обслуживании, чтобы обеспечить долгосрочную надежность системы. За счет оптимизации номинального давления, характеристик потока и конструкции пластин эти клапаны обеспечивают эффективную, безопасную и не требующую технического обслуживания работу в сложных условиях.
