Просмотры:0 Автор:J-VALVES Время публикации: 2026-05-14 Происхождение:Работает
Эти дисковые затворы обычно используются в промышленных жидкостных системах для эффективного регулирования или изоляции потока, обеспечивая высокую производительность, надежность и долговечность. В этой статье рассматриваются их конструктивные особенности, материалы и применение , уделяя особое внимание оптимизации для промышленных операций.

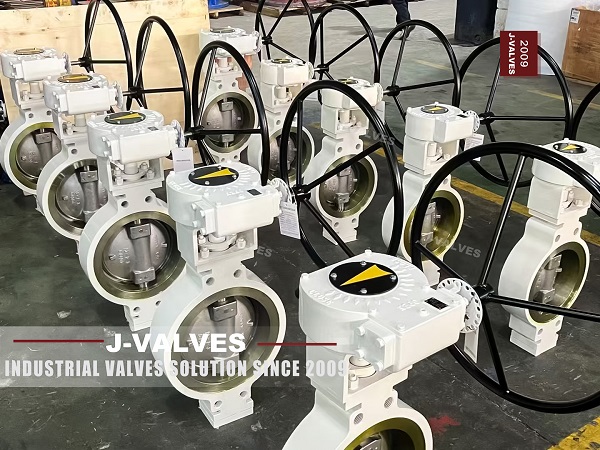

Дисковые затворы на изображении имеют пластинчатую форму или форму с выступом , характеризующиеся круглым диском, установленным на вращающемся валу , который поворачивается, открывая или закрывая поток. Ключевые аспекты дизайна включают в себя:
Большие приводы с ручным дублером : обеспечивают точное ручное управление для применений с высоким крутящим моментом.
Редукторы : Некоторые клапаны оснащены приводами с зубчатым приводом, что обеспечивает эффективную работу в системах высокого давления..
Узел диска и седла : Обычно предназначен для плотного закрытия и низкой утечки , подходит для промышленных жидкостей, газов или суспензий.
Варианты фланцевого соединения : обеспечивают простую установку в трубопроводные системы без существенных модификаций.
Такое сочетание функций обеспечивает плавную работу даже в условиях высокого давления, большого расхода или агрессивной среды..
Корпуса клапанов покрыты или окрашены для защиты от коррозии , а внутренние компоненты, скорее всего, изготовлены из нержавеющей стали или C95800 (никель-алюминиевая бронза) . Выбор материала имеет решающее значение для:
Коррозионная стойкость : Нержавеющая сталь или C95800 обеспечивает долговечность в химической, соленой или морской воде.
Механическая прочность : Высокопрочные сплавы предотвращают деформацию под высоким давлением или механическим воздействием.
Характеристики уплотнения : Эластомерные или армированные седла из ПТФЭ обеспечивают герметичность и устойчивость к износу.
Тщательный выбор материалов обеспечивает надежность даже в морских, нефтехимических или энергетических системах..
Компактный и легкий : по сравнению с задвижками или проходными клапанами, дроссельные заслонки занимают меньшую площадь и более просты в установке.
Низкий рабочий крутящий момент : конструкция уменьшает усилие, необходимое для открытия или закрытия, особенно при использовании зубчатых приводов.
Высокая пропускная способность : беспрепятственная конструкция диска обеспечивает максимальный поток при минимальном перепаде давления..
Универсальное применение : Подходит для очистки воды, химической обработки, систем отопления, вентиляции и кондиционирования и морских операций.
Долговечность и низкие эксплуатационные расходы . Коррозионностойкие материалы и прочная конструкция привода продлевают срок службы, сводя к минимуму время простоя.
Приложение | Причина использования |
|---|---|
Системы охлаждения морской воды | Корпус C95800 устойчив к коррозии и биообрастанию. |
Электростанции | Возможность работы под высоким давлением и точный контроль расхода |
Химическая обработка | Седла из ПТФЭ или ПЭЭК устойчивы к химическому разложению. |
Водоочистные сооружения | Конструкция большого диаметра обеспечивает высокий поток при минимальной потере давления. |
При выборе дроссельных заслонок большого диаметра инженеры должны оценить:
Характеристики потока : Убедитесь, что конструкция диска не вызывает турбулентности или кавитации.
Пределы давления и температуры : Подберите материал и седло в соответствии с условиями эксплуатации.
Тип срабатывания : Ручные маховики подходят для низкочастотной работы; Редукторы или электрические приводы идеально подходят для автоматизированных приложений или приложений с высоким крутящим моментом.
Доступность для обслуживания : конструкция с фланцами или проушинами позволяет легко снимать их для осмотра или замены седла.
Промышленные поворотные затворы представляют собой современные инженерные решения для высокоэффективного регулирования жидкости. Благодаря прочным материалам, точным приводам и эффективным механизмам уплотнения эти клапаны обеспечивают длительную работу в сложных условиях . Будь то морская, химическая или энергетическая промышленность , выбор правильного размера клапана, материала и типа привода имеет решающее значение для эксплуатационной эффективности, безопасности и снижения затрат на техническое обслуживание.
