Высокопроизводительные дисковые затворы являются важным компонентом систем управления жидкостью, широко используемых в таких отраслях, как нефтегазовая, химическая обработка, очистка воды, ОВКВ и производство электроэнергии. Эти клапаны предназначены для регулирования потока жидкостей, газов и суспензий путем вращения диска или лопасти внутри трубы, обеспечивая надежный и эффективный метод регулирования потока жидкости. В отличие от других типов клапанов, дисковые затворы компактны, экономичны и способны работать в сложных условиях, что делает их идеальными для высокопроизводительных применений.

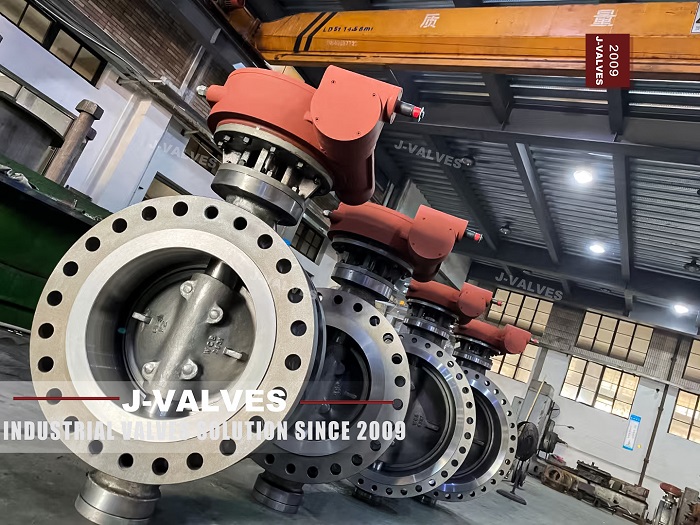

Высокопроизводительный дроссельный клапан — это тип четвертьоборотного клапана, который контролирует поток жидкости через трубопровод. В нем используется дискообразный элемент («бабочка»), который вращается внутри корпуса клапана, ограничивая или пропуская поток. Эти клапаны предназначены для применения в условиях более высокого давления и температуры, чем стандартные дроссельные клапаны, что делает их идеальными для сложных промышленных условий.
Ключевой особенностью высокопроизводительных дроссельных заслонок является их механизм уплотнения и точность регулирования потока . Эти клапаны обеспечивают герметичное перекрытие и обычно используются в критических приложениях, где надежность и долговечность имеют важное значение. Они могут быть оснащены различными типами приводов, включая ручные, электрические и пневматические приводы, в зависимости от требований системы.
Конструкция высокопроизводительных дисковых затворов ориентирована на оптимизацию управления потоком, снижение перепада давления и обеспечение герметичного закрытия. Ниже приведены ключевые конструктивные особенности, которые способствуют их высокой эффективности в системах контроля жидкости.
Одним из наиболее важных аспектов высокопроизводительных дроссельных заслонок является конструкция их седла , которая определяет способность клапана обеспечивать герметичное закрытие. В этих клапанах используется усовершенствованная конструкция с мягким или металлическим седлом , обеспечивающая минимальную утечку как в условиях высокого давления, так и в условиях высокой температуры.
Мягкое уплотнение : седла клапанов обычно изготавливаются из таких материалов, как EPDM , NBR или Viton , которые обеспечивают превосходные герметизирующие свойства и устойчивость к химическому воздействию. Эти материалы используются в системах, работающих при более низких давлениях и температурах.
Металлическое уплотнение . Для применений с более высоким давлением и высокой температурой в высокопроизводительных дроссельных заслонках часто используются уплотнения «металл по металлу» , которые обеспечивают превосходную герметичность даже при экстремальных давлениях. Эти уплотнения изготовлены из нержавеющей стали или сплавов , способных выдерживать тепловое расширение и сжатие без ущерба для целостности уплотнения.
Уплотнение обычно предназначено для предотвращения обратного потока, обеспечивая герметичное закрытие при высоких давлениях, гарантируя безопасную и эффективную работу системы.
Высокопроизводительные дроссельные заслонки предназначены для оптимизации управления потоком при минимальном перепаде давления. Путь потока внутри корпуса клапана оптимизирован для обеспечения плавного потока среды, что особенно важно в системах, где перепад давления напрямую влияет на энергоэффективность и эксплуатационные расходы.
Большие площади потока : Диск клапана обычно тонкий и расположен в центре трубы, что сводит к минимуму сопротивление потоку. Такая конструкция гарантирует, что клапан имеет низкий коэффициент расхода (Cv) , что приводит к меньшему перепаду давления на клапане, когда он открыт, что повышает общую эффективность системы.
Пониженная турбулентность : характеристики потока высокопроизводительных дроссельных затворов оптимизированы для уменьшения турбулентности и кавитации, которые могут привести к чрезмерному износу и потенциальному повреждению клапана и окружающей системы.
Шток и вал являются важнейшими компонентами, обеспечивающими долговечность и бесперебойную работу дроссельной заслонки. Высокопроизводительные дисковые затворы оснащены усиленными валами и подшипниками штока , предназначенными для выдерживания механических напряжений, связанных с работой под высоким давлением и частыми циклическими работами.
Коррозионностойкие материалы : шток часто изготавливается из нержавеющей стали или других устойчивых к коррозии материалов, что помогает продлить срок службы клапана и сохранить его работоспособность в агрессивных средах.
Опора упорного подшипника : для уменьшения трения и износа штока высокопроизводительные дроссельные затворы часто оснащены упорными подшипниками , которые поддерживают вал и обеспечивают более плавную работу, особенно в системах, подверженных тепловому расширению.
Одним из преимуществ дроссельных заслонок , в том числе высокопроизводительных моделей, является их компактная конструкция. Четвертьоборотный ход клапана позволяет ему занимать меньше места по сравнению с другими типами клапанов, что делает его пригодным для установки в условиях ограниченного пространства. Компактная конструкция делает клапан простым в установке и обслуживании, особенно в условиях ограниченного пространства или затрудненного доступа.
Легкая конструкция : Корпус клапана обычно изготавливается из литых или кованых материалов, таких как ковкий чугун, , углеродистая сталь или нержавеющая сталь , что обеспечивает прочность при сохранении относительно небольшого веса.
Высокопроизводительные дисковые затворы могут быть оснащены двухфланцевыми соединениями или соединениями с проушинами , что обеспечивает гибкость установки.
Двухфланцевая конструкция : эта конструкция позволяет закрепить клапан между двумя фланцами, обеспечивая надежную установку в трубопроводных системах. Двухфланцевые дисковые затворы часто используются в тех случаях, когда требуется частое техническое обслуживание или замена клапана.
Конструкция с проушинами : дисковые затворы с проушинами позволяют устанавливать между двумя отдельными трубами без необходимости фланцевых соединений на выходе. Эта конструкция идеальна для систем, в которых трудно обеспечить болтовое соединение на стороне выхода клапана.
Долговечность является решающим фактором для высокопроизводительных дроссельных затворов, , особенно в отраслях, где затворы подвергаются воздействию высоких давлений, экстремальных температур и агрессивных сред. Следующие характеристики долговечности гарантируют надежную работу этих клапанов в сложных условиях.
Чтобы противостоять механическому износу, возникающему при частой работе клапана, высокопроизводительные дроссельные затворы изготавливаются из износостойких материалов . Корпус и внутренние компоненты рассчитаны на работу с абразивами, коррозией и экстремальными условиями окружающей среды.
Поверхностные покрытия : внутренние части клапана, такие как диск и седло, часто покрываются твердыми материалами или керамическими покрытиями для защиты от истирания и эрозии, вызванных абразивными средами или средами на основе шлама.
Коррозионная стойкость : такие материалы, как нержавеющая сталь, , дуплексная нержавеющая сталь и закаленные сплавы, часто используются для повышения устойчивости клапана к коррозии, продлевая срок его службы в агрессивных химических средах.
В условиях высоких температур термический удар может привести к значительному повреждению клапанов, особенно при резких изменениях температуры. Высокопроизводительные дроссельные заслонки выдерживают температурные циклы без растрескивания и деформации. Это особенно важно в приложениях, связанных с горячими жидкостями или газами, например, в паропроводах или тепловых электростанциях.
Теплоизоляция : в некоторых случаях для изоляции корпуса клапана используются тепловые рубашки , уменьшающие влияние колебаний температуры на внутренние компоненты клапана.
Высокопроизводительные дисковые затворы спроектированы так, чтобы выдерживать колебания давления и частые циклические изменения, типичные для промышленных процессов. Эти клапаны спроектированы так, чтобы обеспечивать надежную работу без сбоев как в условиях высокого, так и в условиях низкого давления.
Большой срок службы : прочная конструкция клапана, включая системы подшипников вала и штока, обеспечивает длительный срок службы даже в системах, где клапан часто открывается и закрывается.
Номинальное давление : Эти клапаны доступны в различных классах давления, от ANSI 150 до ANSI 2500, для удовлетворения требований к давлению в различных приложениях.
Высокопроизводительные дроссельные заслонки используются в широком спектре отраслей промышленности, в том числе:
Нефть и газ : Для контроля потока сырой нефти, природного газа и продуктов нефтепереработки, особенно в морских и наземных производственных системах.
Водоочистка : На муниципальных и промышленных водоочистных станциях для контроля и изоляции потока.
Производство электроэнергии : Для регулирования пара и других жидкостей под высоким давлением на электростанциях.
HVAC : Для регулирования расхода воздуха и воды в системах отопления, вентиляции и кондиционирования воздуха.
Химическая обработка : Для работы с агрессивными химикатами и высокотемпературными жидкостями в химической промышленности.
Высокопроизводительные дроссельные заслонки являются ключевым компонентом, обеспечивающим надежный и эффективный контроль жидкости в условиях высокого давления и высоких температур. Их уникальные конструктивные особенности, такие как передовая технология седла, оптимизированные характеристики потока и прочные материалы, делают их идеальными для использования в сложных промышленных условиях. Будь то нефть и газ, очистка воды, производство электроэнергии или химическая обработка, эти клапаны обеспечивают непревзойденную производительность и долговечность.
