В паровых системах выбор клапанов имеет решающее значение для безопасной и эффективной работы систем. Стандарт BS 1873 обеспечивает важное техническое руководство для проектирования и эксплуатации систем Steam. Клапаны , бабочек с шаровыми клапанами и клапанами затвора , в качестве общих типов клапанов, каждый имеет свои уникальные характеристики производительности и применимые сценарии. В этой статье будут изучены различия в производительности между этими тремя типами клапанов в паровых системах посредством сравнительного анализа, чтобы помочь инженерам и техникам сделать более разумный выбор.
I. Обзор клапанов

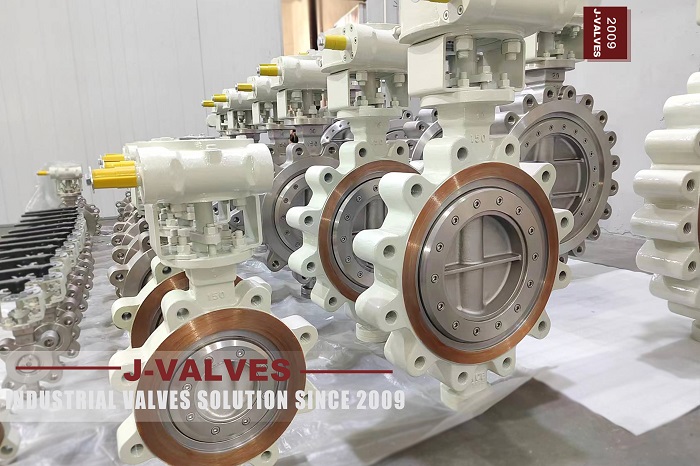

Клапан бабочки клапан
бабочки представляет собой клапан с компактной структурой и гибкой работой. Он управляет жидкостью, вращая стержень клапана, чтобы повернуть диск, чтобы повернуть внутри корпуса клапана. Его основные преимущества включают небольшой размер, легкий вес и удобную установку. Это особенно подходит для трубопроводов большого диаметра и случаев, когда пространство ограничено. Клапаны бабочек имеют быструю скорость работы. Обычно для завершения операций открытия и закрытия требуется только вращение на 90 °, что позволяет им быстро реагировать на потребности системы.
Шаровые клапаны Trunnion
Количество шарикового клапана с высокой производительности. Его мяч фиксируется на корпусе клапана через транспорт и может поддерживать стабильные характеристики герметизации в условиях высокого давления и высокого потока. Конструкция Trunnion уменьшает операционный крутящий момент и повышает надежность и долговечность клапана. Этот тип клапана подходит для промышленных сценариев, которые требуют частых требований к работе и высоким требованиям к уплотнению.
Клапаны затвора.
Клапан затвора контролирует поток жидкости, поднимая и опуская затвор. Его дизайн прост, и он обладает хорошим высокотемпературным сопротивлением и высоким давлением и может обеспечить хороший эффект герметизации. Когда затворный клапан полностью открыт, проход жидкости широкий с низким сопротивлением, что делает его подходящим для тех случаев, когда требуется трансмиссия с большим потоком.
II Сравнительный анализ эффективности
Ниже приводится сравнение производительности шариковых клапанов, клапанов бабочек и затворов в паровых системах, проанализированных в соответствии с соответствующими требованиями стандарта BS 1873:
Характеристики | Шаровые клапаны Транниона | Клапаны бабочек | Затворы |
Запечатывание производительности | Отличный. Конструкция с фиксированной шариком и конфигурация многозащитных | Хорошо, но герметичная поверхность подвержена повреждениям под высоким давлением | Отличный. Затвор полностью отделен от канала потока, а герметизация надежна |
Способность под давлением | Высокий, подходит для паровых систем высокого давления | Ограниченное, подходит для систем ниже 6,4 МПа | Высокий, способный выдерживать высокое давление |
Скорость работы | Быстро, с небольшим операционным крутящим моментом | Очень быстро. Открытие и закрытие могут быть завершены с помощью 90 ° | Медленно, требуя множества вращений маховика |
Устойчивость к жидкости | Маленький, с полнопрофильным дизайном | Умеренный. Диск может вызвать турбулентность в канале потока | Маленький, с широким каналом потока |
Установка пространства | Относительно большой, но меньший, чем клапаны затвора | Небольшой, подходящий для случаев, когда пространство ограничено | Большой, требующий большего места |
Стоимость технического обслуживания | Высокий, со сложной структурой | Низкий, с простой структурой | Умеренный, относительно прост в поддержании |
Применимые сценарии | Паровые системы высокого давления и высокого потока | Паровые системы низкого давления, трубопроводы большого диаметра | Паровые системы с высоким давлением и большим потоком |
Iii. ЗАКЛЮЧЕНИЕ
В паровых системах, бабочках клапанов , шариковых клапанов , и каждая клапана имеют свои собственные преимущества и недостатки. Выбор соответствующего клапана требует всестороннего рассмотрения таких факторов, как давление, поток, ограничения пространства и затраты на обслуживание системы. В соответствии с требованиями стандарта BS 1873, для систем высокого давления и высокого потока шариковые клапаны и затворы являются более подходящими вариантами, поскольку они имеют более высокую производительность уплотнения и способность под давлением. Однако, если система имеет строгие требования к скорости работы и пространству установки, клапаны бабочек могут быть лучшим выбором, особенно в паровых системах низкого давления.
В практических приложениях рекомендуется провести подробную оценку на основе конкретных условий труда и объединить долгосрочные затраты на эксплуатацию и требования к техническому обслуживанию клапанов, чтобы выбрать наиболее подходящий тип клапана. Благодаря разумному выбору и оптимизированной конфигурации эффективность работы и надежность систем Steam может быть эффективно улучшена, в то время как затраты на техническое обслуживание и риски безопасности могут быть снижены.
