При проектировании или обслуживании промышленной трубопроводной системы выбор подходящего клапана имеет решающее значение для обеспечения оптимальной производительности, эффективности и безопасности. Среди различных типов доступных клапанов дисковые затворы выделяются своей экономичностью, компактной конструкцией и универсальностью в регулировании потока жидкости. Они используются в широком спектре применений, от очистки воды до химической обработки, и особенно подходят для регулирования расхода больших объемов.
Дроссельный клапан — это четвертьоборотный клапан, используемый для регулирования или изоляции потока жидкостей в трубопроводах. Он состоит из запорного элемента в форме диска или бабочки , который установлен на валу. Диск вращается внутри трубы, контролируя поток. Когда клапан полностью открыт, диск располагается параллельно направлению потока, позволяя жидкости проходить через него. Когда клапан закрыт, диск вращается перпендикулярно потоку, останавливая жидкость.
Поворотные затворы известны своим компактным размером , , легким весом и способностью обеспечивать точный контроль потока. Они особенно выгодны в системах, где пространство и вес ограничены, например, в трубопроводах большого диаметра и системах отопления, вентиляции и кондиционирования.
Поворотные затворы бывают различных конструкций, каждая из которых предназначена для удовлетворения конкретных эксплуатационных потребностей. Понимание различных типов дроссельных заслонок поможет вам выбрать тот, который подходит для вашей системы трубопроводов.
Пластинчатый дроссельный клапан – самый распространенный и простой тип. Он предназначен для установки между двумя фланцами трубопровода и имеет компактную и легкую конструкцию, что делает его экономически эффективным. Корпус клапана обычно помещается между фланцами, а клапан крепится болтами.
Применение : Идеально подходит для систем с ограниченным пространством и низким давлением, таких как водоочистные сооружения, системы отопления, вентиляции и кондиционирования, а также промышленные установки низкого давления.
Достоинства : Экономичный, компактный, простой в установке.
Недостатки : Непригоден для применения в условиях высокого давления.
Дроссельный клапан с проушинами похож на межфланцевый клапан, но с резьбовыми выступами на обеих сторонах корпуса клапана. Эти проушины позволяют прикрепить клапан непосредственно к трубе, что делает его более подходящим для применений с двунаправленным потоком. Поворотные затворы с проушинами часто используются в тех случаях, когда клапан необходимо снять, не затрагивая всю систему.
Применение : Обычно используется в системах, где техническое обслуживание и замену необходимо производить, не нарушая трубопровод, например, в системах противопожарной защиты и на химических заводах..
Преимущества : Можно изолировать и снять, не нарушая трубопровод.
Недостатки : Немного дороже, чем пластинчатые клапаны.
Фланцевый дроссельный клапан имеет фланцевые концы, которые крепятся болтами непосредственно к трубопроводу. Этот тип клапана обычно используется в системах высокого давления и большого диаметра, где важны надежность и долговечность.
Применение : Распространено в системах высокого давления, таких как нефте- и газопроводы, очистные сооружения и крупные промышленные системы.
Преимущества : Выдерживает высокое давление, отличные характеристики уплотнения.
Недостатки : Больше и дороже, чем пластинчатые клапаны или клапаны с проушинами.
Дисковый затвор с двойным смещением (также называемый высокопроизводительным дроссельным клапаном ) имеет два смещения, которые помогают улучшить характеристики уплотнения. В конструкции этих клапанов вал и седло смещены в двух точках: в плоскости клапана и перпендикулярно седлу. Такая конструкция снижает износ седла и обеспечивает лучшее уплотнение.
Применение : Идеально подходит для применения в условиях высоких температур, высокого давления и абразивных жидкостей, например, в химической и нефтехимической промышленности , а также в паровых системах.
Преимущества : Превосходные характеристики уплотнения, подходят для применений с высоким давлением и высокой температурой.
Недостатки : Высокая первоначальная стоимость.

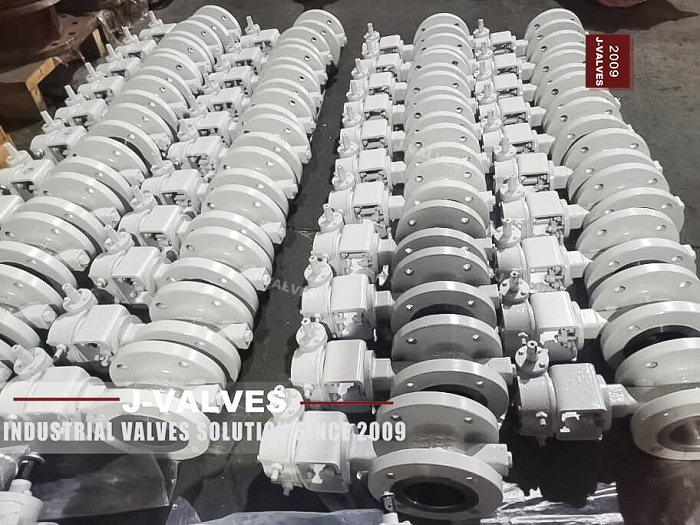

Дисковый затвор с тройным эксцентриситетом имеет три смещения: одно по центральной линии вала, одно в плоскости седла и одно в уплотнительном конусе, что обеспечивает более эффективное и плотное уплотнение. Такая конструкция сводит к минимуму износ седла и продлевает срок службы клапана.
Применение : Обычно используется в высокопроизводительных устройствах, включая нефтеперерабатывающие , заводы и криогенные системы, где требуется абсолютная герметичность.
Преимущества : Исключительная герметичность, выдерживает экстремальные температуры и давления.
Недостатки : Более высокая стоимость, более сложная конструкция.
Выбор подходящей дроссельной заслонки включает в себя оценку нескольких важных факторов, чтобы убедиться, что она соответствует конкретным требованиям вашей системы. Эти факторы помогут гарантировать эффективную и надежную работу клапана в предполагаемом применении.
Рабочее давление и температура системы являются важными факторами при выборе дроссельной заслонки. Некоторые клапаны лучше подходят для работы в условиях экстремального давления и температуры, чем другие.
Системы низкого давления : Для систем с относительно низким давлением (менее 150 фунтов на квадратный дюйм) достаточно дискового затвора с пластиной или проушинами.
Системы высокого давления : Для применений, где присутствуют более высокие давления (до 250 фунтов на квадратный дюйм или более), рассмотрите возможность использования фланцевого дроссельного клапана или дроссельного клапана с двойным смещением для обеспечения превосходных характеристик.
Температурные соображения : высокотемпературные системы, такие как паропроводы или предприятия химической обработки, часто требуют специально разработанных дроссельных заслонок, например, с седлом металл-металл или из высокопроизводительных материалов, таких как нержавеющая сталь или сплавы..
Поворотные затворы хорошо известны своей способностью обеспечивать точный контроль потока . Подумайте, как вы хотите контролировать поток и нужен ли вам клапан для обеспечения полного управления включением/выключением или возможности непрерывного дросселирования.
Обслуживание включения/выключения : Для применений, требующих простого обслуживания включения/выключения, таких как системы водоподготовки и отопления, вентиляции и кондиционирования , может быть достаточно стандартного межфланцевого дроссельного клапана.
Дроссельное регулирование : Для применений, требующих дроссельного управления, таких как дозирование химикатов или смешивание жидкостей , потребуется дроссельный клапан с двойным или тройным эксцентриситетом с возможностью точного управления.
Тип жидкости, протекающей по системе трубопроводов, является еще одним важным фактором. Поворотные затворы универсальны и могут работать с различными жидкостями, включая жидкости, газы, суспензии и химикаты . Однако для обеспечения совместимости с разными жидкостями могут потребоваться разные материалы и конструкции клапанов.
Чистые жидкости : Для чистой воды или газов обычно достаточно стандартных дисковых затворов с пластинами или проушинами .
Абразивные жидкости : Для абразивных жидкостей, таких как суспензии или зерна , может потребоваться высокопроизводительный дроссельный клапан (например, с двойным или тройным эксцентриситетом) из коррозионностойких материалов.
Коррозионные жидкости : В системах, работающих с химикатами , выбирайте дроссельные заслонки, изготовленные из коррозионностойких сплавов, таких как нержавеющая сталь , Hastelloy или бронза..
Поворотные затворы обычно предпочитаются на трубопроводах большого диаметра из-за их компактной и легкой конструкции . При выборе клапана убедитесь, что его размер соответствует диаметру трубопровода и он помещается в доступное пространство для установки.
Трубопроводы большого диаметра . Поворотные затворы часто являются предпочтительным выбором для больших трубопроводов (например, 8 дюймов и более), поскольку они более компактны и менее дороги, чем другие типы клапанов, такие как шаровые или задвижки.
Ограничения по пространству : Если у вас ограниченное пространство для установки клапана, компактная конструкция дроссельной заслонки идеально подходит для минимизации затрат на установку и требований к пространству.
Поворотные затворы могут управляться вручную или с помощью электрических, пневматических или гидравлических приводов. Тип требуемого срабатывания зависит от применения, необходимого уровня автоматизации и работы системы.
Ручное управление : идеально подходит для систем с менее частым срабатыванием или где практично ручное вмешательство.
Автоматическое срабатывание : пневматические или электрические приводы идеально подходят для автоматизированных систем, в которых клапаны должны открываться или закрываться дистанционно или в ответ на определенные условия.
Выбор подходящего дискового затвора для вашей системы трубопроводов предполагает понимание конкретных требований вашей системы, включая скорость потока, давление, температуру, тип жидкости и ограничения по пространству. Оценив эти факторы и выбрав соответствующий тип клапана — межфланцевый, с проушинами, фланцевый, дисковый затвор с двойным или тройным эксцентриситетом — вы можете гарантировать, что ваша система работает эффективно и надежно.
