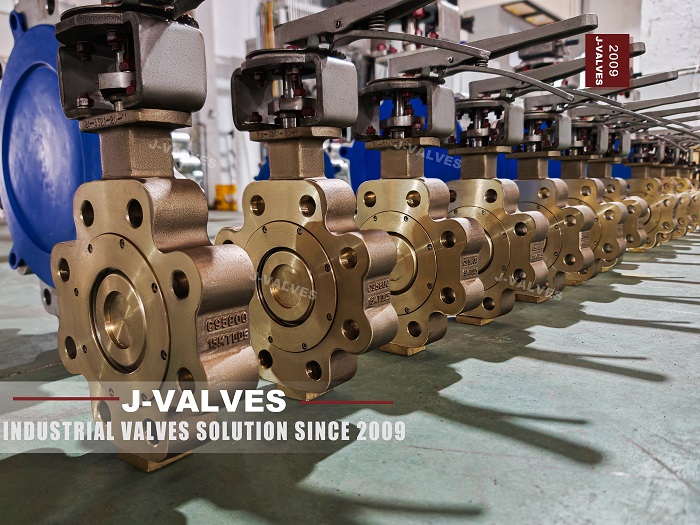

Комплексный анализ J-VALVES бронзовые клапаны бабочек: характеристики материала, диаметр и сценарии применения

1. Основные параметры и функции продукта J-VALVES бронзовые клапаны бабочек заключаются в следующем:

Основные параметры:

· Диапазон размеров: 2 '' - 36 '' (DN50 - DN900).

· Рейтинги давления: 150 фунт - 300 фунт / PN16 ~ PN40 / 10K ~ 20K.

· Материалы: в том числе 316 CF8M/CF8/CF3M/CF3, A216 WCB, чугун, литая сталь, A352 LCB/LCC/TI и т. Д.

· Диапазон температуры: от -29ºC до 220ºC.

· Применимая среда: вода, пара, нефть, природный газ и т. Д.

Особенности продукта:

· Высокопроизводительный дизайн: принятие тройного эксцентричного принципа, он обладает превосходными герметичными характеристиками с почти нулевой утечкой.

· Коррозионная стойкость: она подходит для суровых сред, таких как морская вода и коррозионная среда.

· Легкая работа: с компактной структурой она гибкая в работе и может быть вручную или электрически эксплуатируется.

· Производительность герметизации: использование материалов для герметизации PTFE или RPTFE для обеспечения нулевой утечки.

· Оптимизация крутящего момента: изменяя крутящий момент, крутящий момент оптимизируется для уменьшения износа и утечки.

· Широкая применимость: это применимо к различным системам промышленных трубопроводов, включая воду, пар, воздух, нефтяные продукты и т. Д.

2. Сравнение таблицы характеристик бронзового материала и общих материалов промышленного клапана

Сравнительная таблица характеристик бронзового материала и общих материалов промышленного клапана выглядит следующим образом:

Краткое содержание:

· Бронзовый материал обладает хорошей коррозионной стойкостью и низкой температурной сопротивлением и подходит для коррозийных сред, таких как морская вода и пара и условия труда низкотемпературного труда.

· Чугунный материал имеет высокую механическую прочность и подходит для применения высокого давления, но его коррозионная стойкость и температурная стойкость плохие.

3. Стандарты выбора для диаметров клапанов бабочек и таблицы корреляции потока/давления

Стандарты отбора для диаметров клапанов бабочек и корреляции потока/давления следующие:

Стандарты выбора диаметра:

· Диаметр клапана бабочки обычно соответствует диаметру трубопровода. Необходимо выбрать соответствующий размер клапана бабочки в соответствии с фактическим внутренним диаметром трубопровода.

· Требование потока является важной основой для выбора диаметра клапана бабочки . Необходимо рассчитать поток, требуемый системой, и выбрать соответствующий диаметр.

· Оценка давления должно быть немного выше или равно максимальному рабочему давлению системы для обеспечения безопасности.

· Выбор материала должен учитывать характеристики среды и рабочей среды.

Корреляция потока и давления:

· Диапазон потоков клапанов бабочек с различными диаметрами при определенных различиях давления может быть определена с помощью диаграмм. Например, клапан бабочки DN400 может достигать скорости потока 14 500 м⊃3;/ч под разницей давлений 100 кПа.

· Потеря потока увеличивается с увеличением разности давления. Необходимо рассчитать подходящий размер клапана для удовлетворения требований потери давления системы.

· Для различных типов клапанов бабочек (таких как тип центральной линии, эксцентричный тип), их характеристики потока в основном одинаковы, но сложность обработки и производительность герметизации могут быть различными.

Типичные спецификации и параметры:

· Диапазон общего диаметра клапанов бабочек составляет от DN50 до DN2600, а рейтинг давления - от PN6 до PN16, с наибольшим рабочим давлением от 0,6 до 1,6 МПа.

· При различных рейтингах давления параметры размера (такие как высота, длина, диаметр и т. Д.) Изменуются клапаны бабочек. Например, клапан бабочки DN50 под номиналом давления PN16 имеет высоту 147 мм и длину 43 м.

Специальные приложения:

· Клапаны бабочек пластины подходят для трубопроводов с большим диаметром и легко установить. Они часто используются в медиа -системах, таких как вода и сточные воды.

· Электрические клапаны бабочек могут регулировать поток через приводы и подходят для сценариев дистанционного управления.

4. Основные показатели спроса на производительность клапана бабочки в разных сценариях приложений

Основные показатели спроса на производительность клапана бабочки в разных сценариях приложений следующие:

Общие приложения и применения низкого давления: применимо к обработке воды, системам HVAC и промышленным процессам низкого давления, подчеркивая потребности в легкой эксплуатации, экономической эффективности и частой корректировке.

Сценарии высокотемпературных, высоких требований к высоким требованиям и высокосеальным требованиям: например, в полях нефти, химического инженера, природного газа и т. Д., Необходимо выбрать клапаны бабочек, которые могут выдержать высокую температуру и высокое давление, особенно U-образные клапаны бабочек и тройные эксцентричные клапаны бабочка, которые имеют превосходную производительность герметизации и сопротивление износостойкости.

Регуляция потока и быстрое открытие и закрытие: клапаны бабочек в центральной линии и высокопроизводительные клапаны бабочек подходят для случаев, требующих чувствительного контроля потока, таких как аварийное отключение или регулирование потока; В то время как двойные эксцентричные клапаны бабочек и тройные эксцентричные клапаны бабочек подходят для быстрого открытия и закрытия.

Коррозионная среда и специальные условия труда: в суровых условиях, таких как кислоты, щелочи и коррозионные химические вещества, клапаны бабочек на выставке (например, с резиновыми или пластиковыми облиниками) могут обеспечить надежные производительности герметизации.

Применение трубопровода с большим диаметром: клапаны бабочек превосходно работают в трубопроводах большого диаметра с DN300 и выше, и подходят для сценариев, требующих трансмиссии с большим потоком, таких как пневматические системы передачи и системы вентиляции.

Экономика и легкое обслуживание: для таких сценариев, как коммерческие комплексы или офисные здания, клапаны бабочек с переменным объемом воздуха предпочтительнее из -за их экономики, легкого обслуживания и толерантности к колебаниям объема воздуха.

Приложения в вакуумных средах: вакуумные клапаны бабочек должны соответствовать требованиям потери низкого давления и высокого контроля, а алгоритм нечеткого управления PID может улучшить их производительность управления давлением.

Долговечность в специальных условиях труда: в специальных условиях труда, таких как атомные электростанции, клапаны бабочек должны иметь высокопрочное уплотнение, долговечность и низкие возможности работы.

5. Сравнение случаев выбора клапана бабочки в типичных промышленных сценариях

В типичных промышленных сценариях выбор клапанов бабочек должен быть всесторонне рассмотреть в соответствии с конкретными условиями труда, средними характеристиками, давлением, температурой, потребностями в потоке и контроле. Ниже приведены некоторые случаи выбора клапана бабочки в типичных промышленных сценариях:

Пластина бабочка клапана

· Применимые сценарии: подходящие для случаев, требующих быстрого открытия и закрытия, таких как системы пожарной защиты и аварийные отключенные клапаны. Он имеет компактную структуру и легко установить и подходит для трубопроводных систем с ограниченным пространством.

· Особенности: Клапаны бабочек пластины обычно принимают мягкие или твердые уплотнительные конструкции, имеют хорошие характеристики герметизации и коррозионную стойкость и подходят для среды, такой как вода, пара, масляные изделия.

Фланец клапан бабочки

· Применимые сценарии: широко используется в обработке воды, химической технике, нефтью и других областях, особенно в случаях, требующих частого обслуживания или замены.

· Особенности: Клапаны бабочек-фланца имеют высокие характеристики уплотнения и сопротивление давлению, подходят для высокотемпературных и высоких сред.

Тройной эксцентричный клапан бабочки

· Применимые сценарии: подходит для контроля высокотемпературных, высоких и коррозионных средств массовой информации, таких как в нефтехимической промышленности и крупных промышленных проектах.

· Особенности: Тройные эксцентричные клапаны бабочек применяют эксцентричную конструкцию вала, имеют низкий коэффициент трения и длительный срок службы и в то же время обладают хорошими характеристиками герметизации и коррозионной стойкостью.

Электрический клапан бабочки

· Применимые сценарии: подходящие для промышленных сценариев, требующих удаленного контроля и автоматического эксплуатации, таких как системы городского водоснабжения и системы управления жидкостью на крупных фабриках.

· Особенности: Электрические клапаны бабочек легко эксплуатируются, имеют быструю скорость отклика и подходят для регулирования потока и точных требований к управлению, но стоимость относительно высока.

Мягкий клапан бабочки

· Применимые сценарии: подходит для коррозийных сред и трубопроводов низкого давления, таких как кислото-основные трубопроводы и системы выброса сточных вод.

· Особенности: Мягкие герметизирующие клапаны бабочек принимают резиновые или пластиковые уплотнительные материалы, обладают хорошими характеристиками герметизации и коррозионной стойкостью, но срок службы герметизации относительно коротки и необходимо регулярно заменять.

Высокопроизводительный клапан бабочки

· Применимые сценарии: Подходит для высококлассных промышленных областей с высокими требованиями для точности контроля и срока службы, таких как атомные электростанции и нефтехимические проекты.

· Особенности: Высокопроизводительные клапаны бабочек принимают передовые процессы проектирования и производства и обладают превосходными характеристиками герметизации и возможности выдерживать высокую температуру и высокое давление.

Пневматический клапан бабочки

· Применимые сценарии: подходит для систем управления промышленной жидкостью, требующих быстрого открытия и закрытия, таких как передача газа и регулирование пара.

· Особенности: пневматические клапаны бабочек легко управлять, имеют быструю скорость отклика и подходят для применений в суровых условиях труда.

Выбор различных типов клапанов бабочек в промышленных сценариях должен быть оценен в сочетании с конкретными требованиями. Например, пластины бабочки могут быть выбраны для случаев, требующих быстрого открытия и закрытия; Тройные эксцентричные клапаны бабочек или высокопроизводительные клапаны бабочек могут быть выбраны для высокотемпературных и высоких средах высокого давления; А электрические клапаны бабочек или пневматические клапаны бабочек могут быть уделены приоритетом в сценариях с высокими требованиями для автоматического управления. Благодаря разумному выбору эффективность работы и безопасность системы можно улучшить.
