Механизм разделения потока в корзинчатых сетчатых фильтрах

Введение

В промышленных трубопроводных системах поддержание стабильного качества потока и защита оборудования, расположенного ниже по потоку, имеют важное значение для эффективности работы. Корзинчатые фильтры играют решающую роль в удалении твердых загрязнений, таких как ржавчина, окалина, сварочный мусор и твердые частицы, из жидкостных систем.

Одним из наиболее важных, но часто упускаемых из виду гидравлических явлений в корзинчатых сетчатых фильтрах является механизм разделения потока , который напрямую влияет на эффективность фильтрации, перепад давления и долговременную стабильность системы.

Высокопроизводительные решения для фильтрации, разработанные такими производителями, как J-VALVES, имеют оптимизированную внутреннюю геометрию для контроля разделения потока и улучшения общей производительности фильтрации.

Что такое разделение потоков в корзинчатых сетчатых фильтрах?

Под разделением потока понимается отделение линий тока жидкости от внутренней поверхности корпуса сетчатого фильтра или корзины фильтра , обычно вызываемое:

• Внезапные изменения направления потока

• Резкие геометрические переходы

• Высокая скорость потока

• Препятствие из-за скопления мусора

Когда поток разделяется, внутри фильтра создаются области турбулентности, вихревого образования и зоны низкого давления.

Основной принцип работы корзинчатых сит

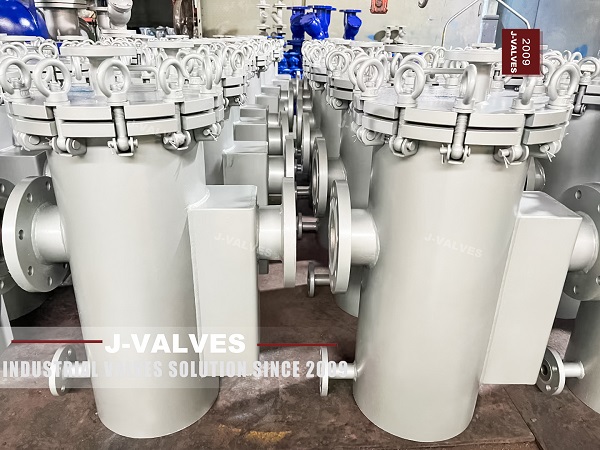

Корзинчатый фильтр состоит из:

• Впускное сопло

• Цилиндрическая или коническая перфорированная корзина.

• Корпус фильтра

• Выходное сопло

• Сливное или продувочное соединение

Когда жидкость попадает в корпус, она проходит через сетку корзины, где задерживаются частицы, а чистая жидкость выходит из выпускного отверстия.

Однако во время этого процесса поведение внутреннего потока неоднородно — именно здесь разделение потока становится критическим.

Механизм разделения потока внутри сетчатых фильтров

1. Формирование входной струи

При попадании жидкости в корпус фильтра:

• Высокоскоростная струя ударяет по поверхности корзины.

• Поток не сразу распределяется равномерно

• Создаются локализованные зоны высокого давления.

Этот неравномерный вход является первым триггером отрыва потока.

2. Эффект внезапного расширения

Корпуса сетчатых фильтров обычно имеют большую площадь поперечного сечения, чем впускная труба. Это вызывает:

• Расширение потока

• Падение скорости

• Отслоение пограничного слоя

В результате образуется зона разделения между быстродвижущимся основным потоком и медленнодвижущимися областями рециркуляции.

3. Отрыв пограничного слоя

На поверхности корзины:

• Трение замедляет движение жидкости у стенки.

• Градиент давления локально меняется на противоположный

• Поток отрывается от поверхности сетки

Это приводит к образованию вихрей по периметру корзины..

4. Формирование зон рециркуляции.

Отдельный поток генерирует:

• Вихревые токи

• Зоны обратного потока

• Неравномерная фильтрационная загрузка

Эти зоны уменьшают эффективную площадь фильтрации и увеличивают перепад давления.

5. Воздействие накопления частиц

Разделение потоков напрямую влияет на поведение твердых частиц:

• Тяжелые частицы оседают в зонах низких скоростей.

• На поверхности корзины происходит неравномерное распределение мусора.

• Локальное засорение ускоряет рост падения давления

Инженерные последствия разделения потоков

1. Повышенное падение давления.

Разделение потока вызывает турбулентность и потери энергии, что приводит к:

• Более высокий перепад давления на сетчатом фильтре

• Снижение эффективности насоса

• Повышенное энергопотребление

2. Неравномерная загрузка корзины

Вместо равномерной фильтрации мусор концентрируется в:

• Зоны, обращенные к входу

• Нижние части корзины

• Рециркуляционные карманы

Это сокращает циклы технического обслуживания.

3. Снижение эффективности фильтрации.

Из-за нестабильного режима потока:

• Эффективная площадь фильтрации уменьшается

• Мелкие частицы могут проходить в турбулентных регионах

• Общая защита системы ослаблена

4. Вибрация и шум

Сильные вихри, возникающие в результате разделения, могут вызвать:

• Вибрация трубопровода

• Акустический шум

• Механическая усталость с течением времени

Стратегии разработки для управления разделением потока

1. Оптимизированная геометрия впускного отверстия

К инженерным решениям относятся:

• Конструкция впускного отверстия диффузорного типа

• Секции постепенного расширения

• Элементы выпрямления потока

Это уменьшает внезапные изменения скорости.

2. Улучшенное позиционирование корзины.

Правильное выравнивание корзины помогает:

• Равномерное распределение потока

• Уменьшение мертвых зон

• Поля сбалансированного давления

3. Двойная корзина или параллельная конструкция

Для систем с высоким расходом:

• Два сетчатых корзины работают поочередно.

• Поддерживается непрерывный поток

• Эффекты разделения потоков сведены к минимуму на единицу

4. Оптимизация вычислительной гидродинамики (CFD)

Современные производители используют CFD-моделирование, чтобы:

• Прогнозирование образования вихрей

• Оптимизация внутренней геометрии

• Уменьшите интенсивность турбулентности

• Улучшение восстановления давления

J-VALVES применяет методы инженерного моделирования для повышения производительности корзинчатого фильтра и снижения эффекта разделения потока в реальных условиях эксплуатации.

Материальные и структурные соображения

На характеристики корзинчатого фильтра также влияет выбор материала:

• Углеродистая сталь (WCB): общепромышленное применение.

• Нержавеющая сталь (304/316): Системы с агрессивными жидкостями

• Дуплексная нержавеющая сталь: морские и морские системы

Структурное усиление также помогает поддерживать стабильный поток в условиях высокого давления.

Приложения, где контроль разделения потока имеет решающее значение

Корзинчатые фильтры широко используются в системах, где важна стабильность потока:

• Нефтяные трубопроводы

• Нефтехимические перерабатывающие установки

• Системы охлаждающей воды

• Системы циркуляции электростанций

• Системы фильтрации морской морской воды

• Системы защиты насосов

Корзинчатый фильтр против фильтра Y-типа (перспектива поведения потока)

Заключение

Механизм разделения потока в корзинчатых фильтрах является ключевым гидравлическим фактором, который напрямую влияет на эффективность фильтрации, потери давления и стабильность системы. Понимая, как поток отделяется, рециркулирует и взаимодействует с корзиной фильтра, инженеры могут значительно улучшить производительность сетчатого фильтра за счет оптимизации проектирования и моделирования.

Передовые инженерные практики, используемые J-VALVES, показывают, что управление поведением внутреннего потока имеет важное значение для создания высокоэффективных и не требующих особого обслуживания систем фильтрации в современных промышленных трубопроводах.
