Номинальное давление и оптимизация потока в корзинчатых сетчатых фильтрах

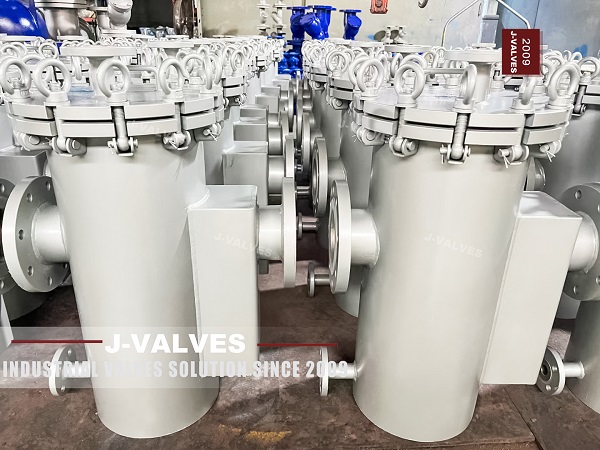

Корзинчатые сетчатые фильтры являются важнейшими компонентами промышленных трубопроводных систем и предназначены для защиты насосов, клапанов, теплообменников и другого оборудования от мусора и твердых частиц. Для максимизации эффективности и безопасности необходимо учитывать два основных фактора: номинальное давление и оптимизация расхода . Правильная конструкция и техническое обслуживание обеспечивают надежную работу, сокращение времени простоя и энергоэффективность.

1. Понимание номинального давления в сетчатых фильтрах

Что такое номинальное давление?

Номинальное давление корзинчатого фильтра определяет максимально допустимое рабочее давление (MAWP) при данной температуре. Превышение этого давления может привести к:

• Конструктивная неисправность корпуса фильтра

• Утечка или повреждение уплотнения

• Простои системы и эксплуатационные опасности

Ключевые стандарты

• ANSI/ASME B16.34 : обеспечивает номинальные значения давления и температуры для промышленных клапанов и сетчатых фильтров.

• API 610/600 : предлагает дополнительные рекомендации для химических и нефтехимических систем, требующих высокой надежности.

Факторы, влияющие на номинальное давление

1. Материал корпуса : Углеродистая сталь, нержавеющая сталь и бронза (например, C95800) имеют различные допуски по давлению.

2. Температура : Номинальное давление снижается с увеличением рабочей температуры.

3. Размер сетчатого фильтра : для фильтров большего диаметра могут потребоваться более толстые стенки или усиленные конструкции.

4. Тип жидкости : Коррозионные жидкости требуют более прочных материалов для поддержания целостности давления.

2. Принципы оптимизации потока

Хотя сетчатые фильтры обеспечивают защиту, неправильная конструкция может привести к падению давления и снижению эффективности системы.

Ключевые соображения

1. Размер сетки сетчатого фильтра

• Более мелкая сетка захватывает больше мусора, но увеличивает сопротивление потоку..

• Более грубая сетка снижает падение давления, но пропускает более крупные частицы.

2. Конструкция корзины и площадь поверхности

• Увеличенная площадь корзины снижает скорость жидкости через сетку, сводя к минимуму падение давления.

• Цилиндрические или конические корзины могут улучшить сбор мусора, не ограничивая поток.

3. Путь потока

• Гладкие внутренние поверхности и прямые пути потока уменьшают турбулентность.

• Избегайте резких изгибов перед и после фильтра.

4. Варианты обхода

• Критические системы могут включать параллельные байпасные линии для поддержания потока во время очистки или технического обслуживания.

3. Анализ падения давления

На падение давления на сетчатом фильтре влияют:

• Скорость потока

• Размер ячейки и площадь корзины

• Накопленный мусор

Пример

Для системы водоснабжения, работающей при скорости 300 галлонов в минуту :

• Корзина с крупным размером ячеек 20 ячеек может первоначально дать падение давления на 2 фунта на квадратный дюйм .

• Мелкая корзина с размером ячеек 60 ячеек может дать падение давления 6–8 фунтов на квадратный дюйм , которое может удвоиться, если оно засорится.

Совет по оптимизации: выберите корзину с коэффициентом расхода (Cv) на 20–30 % выше максимального требования системы, чтобы минимизировать потери энергии и предотвратить чрезмерное падение давления.

4. Выбор материала и номинальное давление

5. Обеспечение эффективности потока

• Регулярная очистка : Удалите мусор, чтобы поддерживать низкий перепад давления.

• Мониторинг давления : Для обнаружения засорения используйте дифференциальные манометры.

• Проверка сетки : замените изношенные или поврежденные сетки, чтобы предотвратить потерю производительности.

• Плановое техническое обслуживание : сократите время простоя за счет плановых интервалов проверки.

6. Заключение

Оптимизация номинального давления и потока в сетчатых фильтрах обеспечивает:

• Безопасная работа при расчетном давлении

• Минимальный перепад давления для энергоэффективных систем

• Увеличенный срок службы фильтра и снижение затрат на техническое обслуживание.

Тщательно выбирая материалы, размер ячеек и конструкцию корзины , а также применяя стратегии мониторинга и технического обслуживания , инженеры могут добиться надежной и высокоэффективной фильтрации в любой промышленной трубопроводной системе.
