Понимание конструкции и функций корзинчатых фильтров в промышленных системах

Корзинчатые фильтры являются основным компонентом промышленных жидкостных систем, служащим для защиты насосов, клапанов, теплообменников и другого последующего оборудования от мусора и твердых частиц. Их конструкция обеспечивает эффективную фильтрацию, минимальный перепад давления и простоту обслуживания , что делает их идеальными для широкого спектра промышленного применения. Понимание их структурной конструкции и принципов работы имеет важное значение для инженеров и операторов предприятий, стремящихся оптимизировать производительность системы.

1. Структурный обзор

1.1 Дизайн кузова

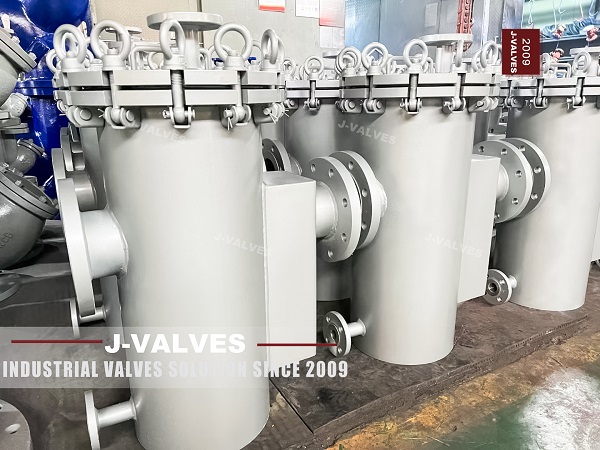

• Т-образный или прямой корпус: сетчатые фильтры имеют большой корпус , в котором находится фильтрующий элемент корзинчатого типа.

• Варианты материалов: Обычно изготавливаются из углеродистой стали, нержавеющей стали или легированной стали , выбираемой в зависимости от типа жидкости, температуры и давления.

• Фланцевые соединения: В большинстве промышленных сетчатых фильтров используются фланцевые соединения для легкой интеграции с трубопроводами и надежной герметизации под высоким давлением.

1.2 Фильтрующая корзина

• Съемная корзина. Корзину можно вынимать для проверки, очистки или замены, что сводит к минимуму время простоя системы.

• Большая площадь фильтрации: Обеспечивает высокую способность удерживать мусор , уменьшая перепад давления и увеличивая интервалы технического обслуживания.

• Варианты сит: в зависимости от типа жидкости и размера частиц можно использовать мелкоячеистые или перфорированные металлические сита..

1.3 Крышка и уплотнение

• Крышка на болтах или на петлях: обеспечивает легкий доступ к корзине, обеспечивая при этом герметичность во время работы.

• Прокладки: высокопроизводительные прокладки предотвращают утечку даже в условиях высокого давления и высокой температуры..

2. Принципы работы

Корзинчатые фильтры работают пассивно, полагаясь на поток жидкости:

1. Прямой поток: жидкость поступает в корпус фильтра и проходит через сетку корзины. Частицы размером больше ячейки задерживаются внутри корзины.

2. Непрерывная фильтрация: жидкость выходит из фильтра чистой, защищая последующее оборудование.

3. Управление давлением: Большая площадь фильтрации сводит к минимуму ограничение потока, поддерживая низкий перепад давления даже в условиях высокого расхода.

4. Техническое обслуживание: Когда корзина достигает своей емкости, крышка снимается, а корзина очищается или заменяется, восстанавливая полную пропускную способность.

3. Ключевые преимущества

• Высокая емкость мусора: подходит для крупных трубопроводов или систем с высоким содержанием твердых частиц..

• Низкий перепад давления: большая площадь корзины обеспечивает эффективный поток и снижает потребление энергии насосом..

• Простота обслуживания: съемные корзины позволяют осуществлять быструю очистку без разборки трубопровода..

• Долговечность: Прочная конструкция корпуса выдерживает высокое давление и температуру в промышленных условиях..

• Универсальность: может работать с различными жидкостями , включая воду, масло, химикаты и пар.

4. Приложения

Корзинчатые фильтры широко используются в промышленных и коммерческих жидкостных системах , в том числе:

• Нефтегазопроводы: защищайте насосы и компрессоры от песка, ржавчины и мусора.

• Химические и нефтехимические заводы: фильтруйте агрессивные химикаты или химические вещества, содержащие твердые частицы.

• Системы очистки воды: Обеспечьте подачу чистой воды к оборудованию, расположенному ниже по потоку.

• Системы отопления, вентиляции и кондиционирования и охлаждения: Защитите теплообменники и охладители от накипи и мусора.

• Производство электроэнергии: поддержание надежной работы турбин, конденсаторов и вспомогательных систем.

5. Рекомендации по выбору

При выборе сетчатого фильтра инженеры должны учитывать:

1. Размер трубопровода и скорость потока: определяет размеры корзины и размер ячейки.

2. Характеристики жидкости: Вязкость, коррозионная активность и размер частиц влияют на материал и конструкцию корзины.

3. Номинальные значения давления и температуры: Убедитесь, что корпус и прокладки соответствуют системным требованиям.

4. Частота технического обслуживания: корзины большего размера сокращают интервалы очистки, увеличивая время безотказной работы.

5. Место для установки: сетчатые фильтры требуют достаточно места для снятия корзины и обслуживания.

6. Заключение

Корзинчатые фильтры необходимы для защиты промышленных систем от повреждений, вызванных загрязнением твердыми частицами. Их прочная конструкция, большая площадь фильтрации и простота обслуживания делают их предпочтительным выбором для трубопроводов с высоким расходом или большим количеством мусора. Правильный выбор и установка корзинчатых фильтров обеспечивают эффективную фильтрацию, минимальный перепад давления и долгосрочную надежность системы в различных отраслях промышленности.
