В системах транспортировки промышленных жидкостей наличие примесей может привести к износу, блокировке или даже поломке оборудования. Являясь эффективным устройством для фильтрации трубопроводов, корзинчатые фильтры стали ключевыми компонентами в таких областях, как нефтяная промышленность, химическая технология и очистка воды, благодаря своим конструктивным преимуществам и надежной работе.

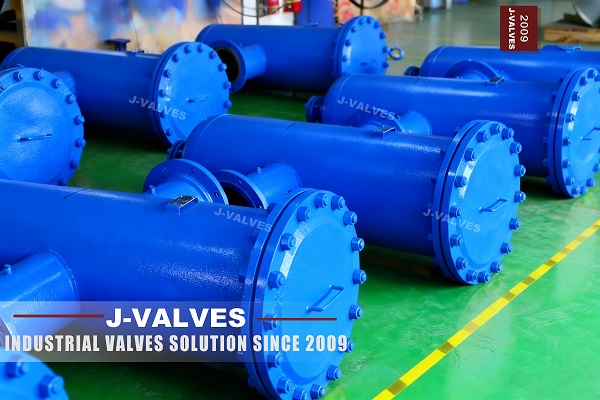

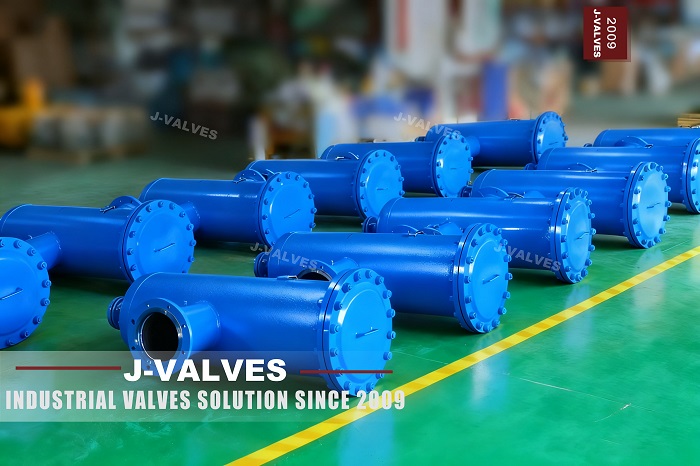

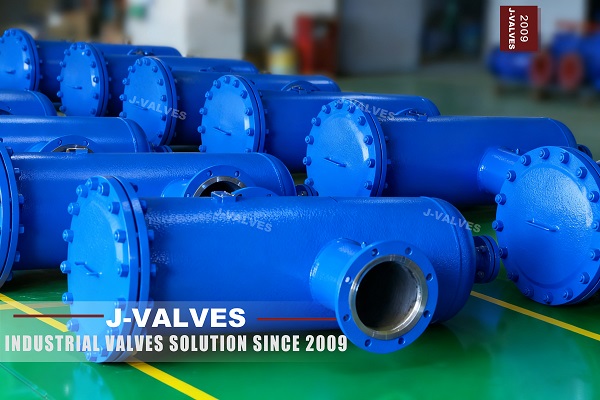

Корзинчатые фильтры представляют собой разновидность прямоточных фильтров для трубопроводов. Их основная конструкция состоит из цилиндра, корзинчатого фильтрующего элемента (корзины фильтра), фланцевой крышки и других компонентов. После того, как жидкость попадает в цилиндр из впускного отверстия, она должна пройти фильтрацию корзины фильтра. Примеси задерживаются в корзине, а чистая жидкость вытекает из выпускного отверстия. При необходимости очистки от загрязнений крышку фланца можно открыть, чтобы вынуть корзину фильтра, что позволяет ускорить техническое обслуживание.
Такая конструктивная конструкция наделяет его двумя основными техническими характеристиками:
Высокая точность фильтрации: количество ячеек в корзине фильтра (количество ячеек на единицу площади) можно настроить в соответствии с требованиями и варьироваться от десятков до сотен ячеек. Он может эффективно фильтровать твердые частицы и взвешенные вещества в жидкостях.
Низкие потери на сопротивление потоку: конструкция прямоточного канала потока обеспечивает минимальную потерю давления при прохождении жидкости, обеспечивая стабильную скорость потока в системе.
Корзины сетчатых фильтров изготовлены из нержавеющей стали (например, 304, 316L) или материалов из специальных сплавов. Они обладают коррозионной стойкостью и высокой прочностью, а также могут стабильно работать в течение длительного времени в условиях высокого давления и высоких температур, обеспечивая защиту оборудования, расположенного ниже по потоку, от загрязнений.
Конструкция быстрооткрывающейся фланцевой крышки корзинчатых фильтров позволяет быстро разбирать и очищать их. Для снятия корзины фильтра для очистки от примесей не требуются сложные инструменты, что значительно сокращает время простоя на техническое обслуживание и снижает затраты на эксплуатацию и техническое обслуживание.
Корзинчатые фильтры можно адаптировать к различным сценариям: от очистки воды при нормальной температуре и нормальном давлении до переработки нефти при высокой температуре и высоком давлении. Их характеристики калибра охватывают весь диапазон от DN50 до DN500+, удовлетворяя требованиям к расходу и давлению различных трубопроводных систем.
При транспортировке сырой нефти и процессах переработки химического сырья корзинчатые фильтры могут фильтровать частицы песка и ржавчину в сырой нефти, а также полимерные примеси в химических жидкостях. Они защищают ключевое оборудование, такое как насосы, клапаны и теплообменники, а также предотвращают износ оборудования и блокировку, вызванную загрязнениями.
Муниципальное водоснабжение: фильтруйте осадок и водоросли в сырой воде, чтобы улучшить качество воды и снизить нагрузку на последующие процессы очистки.
Промышленная оборотная вода: Улавливайте продукты коррозии и микробную слизь в оборотной воде, чтобы обеспечить эффективность теплообмена в градирнях и теплообменниках.
В производстве продуктов питания и напитков, а также в фармацевтических процессах корзинчатые фильтры могут фильтровать твердые примеси в сырье. Они соответствуют гигиеническим требованиям (например, используют нержавеющую сталь 316L с полирующей обработкой), что обеспечивает чистоту и безопасность продукта.
Точность фильтрации: выбирается в зависимости от размера частиц примесей в жидкости. Например, 50–100 меш можно выбрать для фильтрации химического сырья, а 200–300 меш — для прецизионной очистки воды.
Рабочее давление и температура: должны соответствовать номинальному давлению (например, PN16, PN25) и температуре среды трубопроводной системы, чтобы предотвратить разрушение материала из-за недостаточной устойчивости к давлению и термостойкости.
Материал: Для агрессивных сред предпочтительнее использовать нержавеющую сталь 316L или материалы с фторсодержащим покрытием; для обычных водных сред можно выбрать нержавеющую сталь 304.
Направление установки: Устанавливайте строго в соответствии с отметкой направления потока «Вход — Корзина фильтра — Выход», чтобы избежать обратной установки, приводящей к сбою фильтрации.
Пространство для обслуживания: Оставьте достаточно места вокруг сетчатого фильтра, чтобы облегчить открытие фланцевой крышки и снятие корзины фильтра.
