В промышленном поле клапаны являются незаменимыми компонентами в системах управления жидкостью, а клапаны , шарных клапанов , а клапаны бабочек являются тремя наиболее распространенными типами среди них. Каждый из них имеет уникальные дизайнерские функции и сценарии применения, и им также необходимо соблюдать различные стандарты дизайна и отраслевые спецификации, такие как Американский институт нефти (API), Американский национальный институт стандартов (ANSI) и китайские национальные стандарты (ГБ). В этой статье будет проведено подробное сравнение стандартов проектирования этих трех типов клапанов и проанализировать их применимость в различных сценариях применения.
I. Обзор стандартов дизайна шариковых клапанов, клапанов и клапанов -бабочек
(А) Стандарты проектирования шариковых клапанов
Шаровые клапаны широко используются в таких отраслях, как нефть, химическое машиностроение и природный газ из -за их преимуществ, таких как компактная структура, хорошая производительность герметизации и удобная эксплуатация. Их основные стандарты дизайна следующие:
• API 608: Применимо к металлическим шариковым клапанам с фланцами и концами-стыками, он предусматривает требования к проектированию, материалам, производству, проверке и тестированию шариковых клапанов.
• API 6D: для конвейерных шаровых клапанов он охватывает требования к проектированию, материалам, производству, тестированию и проверке.
• ANSI B16.34: как американский национальный стандарт, он охватывает различные типы шаровых клапанов, таких как полные отверстия, уменьшенные отверстия, фланцевые, резьбы и сварки, и устанавливает требования относительно размеров, рейтингов давления, материалов и испытаний.
• GB/T 12237: Китайский национальный стандарт, применимый к проектированию и производству шариковых клапанов, устанавливает конструкцию, материалы, производительность запечатывания и рабочие требования к шариковым клапанам.

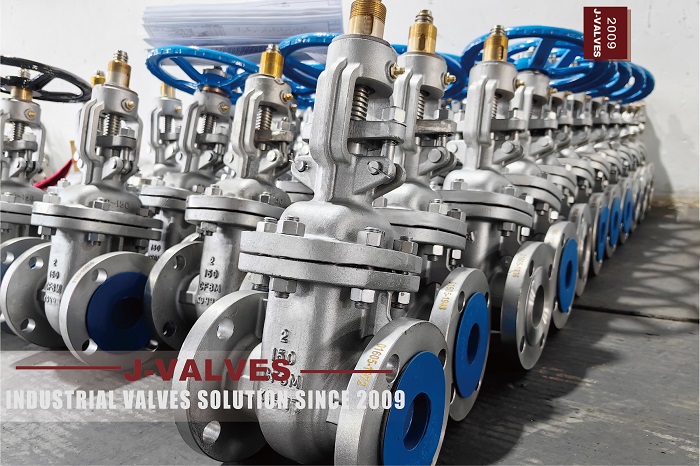

(Б) Стандарты проектирования клапанов
затворных клапанов в основном используются для выключения или подключения жидкости в трубопроводах. Их стандарты дизайна следующие:
• API 600: Применимо к стальным клапанам, используемым в нефтяной и природной газовой промышленности, он подробно описывает требования к проектированию, материалы, процедуры тестирования и критерии принятия клапанов затвора.
• ANSI B16.34: Также применимо к затворным клапанам, он предусматривает спецификации для размеров, фланцев, резьбов и сварки концов затворов.
• GB/T 12234: Китайский национальный стандарт, применимый к проектированию и изготовлению клапанов затвора, устанавливает размеры, материалы, структуру и требования к производительности клапанов затвора.
(C) Конструктивные стандарты клапанов бабочек
бабочки широко используются в таких полях, как водоснабжение и дренаж и нагрев, вентиляция и кондиционер, из -за их характеристик, таких как легкая, иметь гибкую работу и легко установить. Их стандарты дизайна следующие:
• API 609: Применимо к клапанам бабочек с двойным фланцом, вытяжными и пластинными бабочками, он устанавливает требования к конструкции, материалам, размерам, оценок давлению и температуре, а также проверке и тестированию клапанов бабочек.
• ANSI B16.34: Несмотря на то, что в основном нацелены на шариковые клапаны и затворы, некоторые предложения также применимы к клапанам бабочек.
• GB/T 12238: Китайский национальный стандарт, применимый к проектированию и производству клапанов бабочек, устанавливает конструкцию, материалы, производительность герметизации и характеристики эксплуатации клапанов бабочек.
II Сравнение стандартов дизайна шариковых клапанов, клапанов и клапанов -бабочек
Стандарты дизайна | Шаровые клапаны | Затворы | Клапаны бабочек |
API | API 608, API 6D | API 600 | API 609 |
Анси | ANSI B16.34 | ANSI B16.34 | ANSI B16.34 (частично применимо) |
ГБ | ГБ/т 12237 | ГБ/т 12234 | ГБ/т 12238 |
Применимый диапазон | Такие отрасли, как нефть, химическая инженерия и природный газ | Такие отрасли, как нефть, природный газ и химическое машиностроение | Такие отрасли, как водоснабжение и дренаж, отопление, вентиляция и кондиционирование воздуха, а также химическая техника |
Запечатывание производительности | Металлическое уплотнение или мягкое уплотнение, с хорошим характеристиком герметизации | Металлическое уплотнение, с надежной производительности герметизации | Металлическое уплотнение или эластичное уплотнение, с хорошим характеристиком герметизации |
Режим работы | Ручное, пневматическое, электрическое и т. Д. | Руководство, электрическое и т. Д. | Ручное, электрическое, пневматическое и т. Д. |
Структурные характеристики | Компактная структура, удобная для технического обслуживания | Сложная структура с низкой сопротивлением потока | Легкая структура, простая в установке |
Iii. Анализ отраслевых спецификаций
(A) Стандарты
API API являются серией спецификаций, разработанных Американским институтом нефти и широко используются в нефтяной и природной газовой промышленности. API 608 и API 609 соответственно нацелены на шариковые клапаны и клапаны бабочек и устанавливают подробные требования к проектированию, производству и проверке, чтобы обеспечить надежность и безопасность клапанов в сложных условиях труда. API 600 фокусируется на клапанах затвора и покрывает проектирование, материалы, процедуры тестирования и критерии принятия.
(B) Стандарты ANSI
ANSI B16.34 - это общий стандарт клапана, разработанный Американским национальным институтом стандартов, охватывающий требования к проектированию и производству шариковых клапанов , и клапанов бабочек . В этом стандарте предусмотрены размеры, рейтинги давления, выбор материала и методы испытаний клапанов, обеспечивая важную основу для стандартизированного производства клапанов.
(C) Стандарты GB
GB является китайским национальным стандартом, применимым к проектированию и производству внутренних клапанов. GB/T 12237, GB/T 12234 и GB/T 12238 соответственно целевые шариковые клапаны, клапаны затвора и клапаны бабочек и устанавливают структуру, материалы, производительность герметизации и рабочие требования к клапанам. Эти стандарты в сочетании с фактической внутренней ситуацией обеспечивают применимость и надежность клапанов в различных промышленных областях.
IV Заключение
шариковых , клапанов затвора , а клапаны бабочек имеют разные фокусы с точки зрения стандартов дизайна и отраслевых спецификаций. Шаровые клапаны в основном следуют API 608 и ANSI B16.34 и подходят для сложных условий труда в таких отраслях, как нефть и химическая инженерия. Клапаны в основном соответствуют API 600 и ANSI B16.34 и подходят для требований отключения в таких отраслях, как нефть и природный газ. Клапаны бабочек в основном полагаются на API 609 и ANSI B16.34 и подходят для контроля потока в таких отраслях, как водоснабжение и дренаж и нагревание, вентиляция и кондиционирование воздуха. Сравнивая эти стандарты, пользователи могут выбрать соответствующий тип клапана и его стандарт его проектирования в соответствии с фактическими условиями работы, чтобы обеспечить безопасную работу и эффективную производительность системы.
При выборе клапанов, в дополнение к рассмотрению стандартов проектирования, также необходимо объединить конкретные условия труда, такие как тип среды, температура, давление и частота эксплуатации, для достижения наилучшей эффективности системы и экономических выгод.
