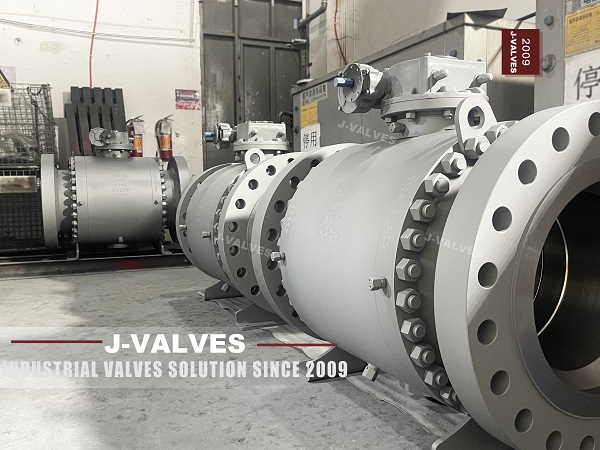

Шариковые клапаны: стандарты дизайна и производительность
Шаровые клапаны -это квартальные клапаны, которые используют сферический шарик для управления потоком жидкостей. Шар имеет отверстие через середину, и когда клапан открыт, отверстие выравнивается с трубопроводом, позволяя жидкости проходить. Когда клапан закрыт, твердая часть мяча блокирует поток. Эта конструкция обеспечивает быстрое и эффективное управление потоком, делая шаровые клапаны идеальными для применений, требующих частой работы.
1. API 608: Этот стандарт, опубликованный Американским институтом нефти, определяет требования к стальным шариковым клапанам . Он охватывает дизайн, материалы, тестирование и маркировку, гарантируя, что шаровые клапаны соответствуют необходимым критериям безопасности и производительности.
2. ISO 17292: Этот международный стандарт определяет требования к шариковым клапанам , включая проектирование, материалы, тестирование и маркировку. Это обеспечивает глобальную последовательность и совместимость.
3. ANSI/ASME B16.34: Этот стандарт предоставляет комплексные рекомендации по проектированию, материалам и тестированию клапанов, используемых в различных промышленных приложениях. Он включает в себя подробные оценки давления и температуры и требования по размерам.
Шаровые клапаны предназначены для обработки широкого спектра давлений, обычно от приложений низкого давления до систем высокого давления. Общие оценки давления для шариковых клапанов включают:
• Класс 150: Подходит для применений с более низким давлением, как правило, до 2,5 МПа.
• Класс 300: Подходит для приложений среднего давления, как правило, до 5,0 МПа.
• Класс 600 и выше: подходит для приложений высокого давления, обычно до 10 МПа или выше.
Запечатывание производительности
Шаровые клапаны известны своими превосходными характеристиками герметизации, обеспечивая нулевую утечку, когда он полностью закрыт. Механизм герметизации включает в себя мяч, крепко прижимаясь к сиденьям, обеспечивая плотное уплотнение. Современные шариковые клапаны часто используют устойчивые сиденья, изготовленные из таких материалов, как PTFE (политетрафторэтилен) или других передовых полимеров, которые повышают производительность герметизации и долговечность.
• Производительность герметизации: шаровые клапаны предназначены для достижения нулевой утечки, что делает их подходящими для применений, требующих плотного отключения.
• Выбор материала: Общие материалы включают из нержавеющей стали, углеродистой стали и сплавной стали, выбранные для их прочности, долговечности и сопротивления коррозии.
• Работа: шаровые клапаны обычно эксплуатируются вручную, пневматически или электрически, с быстрой эксплуатацией четверти.
Клапаны ворот: стандарты дизайна и производительность
Клапаны - это линейные движения клапаны, которые используют затвор или клин для управления потоком жидкостей. Ворота переносится перпендикулярно направлению потока, что позволяет точно управлять и надежное уплотнение. При полном открытии ворота втягиваются в корпус клапана, обеспечивая беспрепятственный путь потока. Эта конструкция делает затворные клапаны подходящими для применений, требующих полного потока и минимального падения давления.
API 600: Этот стандарт, опубликованный Американским институтом нефти, определяет требования к стальным клапанам . Он охватывает дизайн, материалы, тестирование и маркировку, гарантируя, что клапаны затвора соответствуют необходимым критериям безопасности и производительности.
2. ANSI/ASME B16.34: Этот стандарт предоставляет комплексные рекомендации по проектированию, материалам и тестированию клапанов, используемых в различных промышленных приложениях. Он включает в себя подробные оценки давления и температуры и требования по размерам.
3. ISO 5208: Этот международный стандарт определяет требования к промышленным клапанам, включая клапаны ворот . Он охватывает дизайн, материалы, тестирование и маркировку, обеспечивая глобальную последовательность и совместимость.
Клапаны предназначены для обработки высокого давления и температуры, что делает их подходящими для требования промышленной среды. Общие рейтинги давления для затворных клапанов включают в себя:
• Класс 150: Подходит для применений с более низким давлением, как правило, до 2,5 МПа.
• Класс 300: Подходит для приложений среднего давления, как правило, до 5,0 МПа.
• Класс 600 и выше: подходит для приложений высокого давления, обычно до 10 МПа или выше.
Запечатывание производительности
Клапаны предназначены для обеспечения превосходной производительности герметизации, с ограниченными возможностями отключения. Механизм герметизации включает в себя ворота, крепко прижимаясь к сиденьям, обеспечивая плотное уплотнение. Современные клапаны затвора часто используют устойчивые сиденья, изготовленные из таких материалов, как PTFE (политетрафторэтилен) или других передовых полимеров, которые повышают производительность герметизации и долговечность.
• Производительность герметизации: затворы предназначены для достижения нулевой утечки, что делает их подходящими для применений, требующих плотного отключения.
• Выбор материала: общие материалы включают углеродичную сталь, нержавеющую сталь и сплавную сталь, выбранные для их прочности, долговечности и сопротивления коррозии.
• Операция: Клапаны затвора обычно эксплуатируются вручную, пневматически или электрически, с линейным движением для открытия и закрытия клапана.
