Интерпретация различий в сертификации, защищенной от взрыва: сравнение требований к пожарным тестированию для шаровых клапанов и затворов в соответствии с стандартом Atex

В промышленных средах, включающих легковоспламеняющиеся и взрывные средства массовой информации, результаты пожарной сопротивления клапанов имеют решающее значение. Стандарт ATEX является авторитетным стандартом, используемым в Европе для оценки безопасности оборудования в потенциально взрывной среде и широко применяется в таких отраслях, как нефть, природный газ и химическое машиностроение. Шаровые клапаны и затворы , как общие типы промышленных клапанов, имеют значительные различия в своих требованиях к пожарному тестированию в соответствии с стандартом Atex. Эта статья будет интерпретировать различные требования этих двух типов клапанов с точки зрения пожарного тестирования посредством подробного сравнения, помогая пользователям лучше выбирать подходящие продукты клапана.

I. Требования ATEX и требования к пожарной тестированию

Стандарт ATEX (оборудование и защитные системы, предназначенные для использования в потенциально взрывной атмосферах) направлены на обеспечение безопасности оборудования в потенциально взрывных средах. Согласно Директиве ATEX, все оборудование, используемое в потенциально взрывных средах, должно пройти соответствующую сертификацию, защищенную от взрыва. Пожарные испытания являются важной частью сертификации, защищенной от взрыва, особенно для клапанов, которые могут подвергаться воздействию пожарной среды.

Основной целью пожарного тестирования является проверка производительности герметизации и эксплуатационные характеристики клапанов в условиях пожара. Клапаны должны поддерживать целостность своих уплотнений в высокотемпературной среде пламени, чтобы предотвратить среднюю утечку и при этом иметь возможность нормально работать после пожара.

II Сравнение требований к пожарным тестированию для шаровых клапанов и затворов

(1) Стандарты тестирования

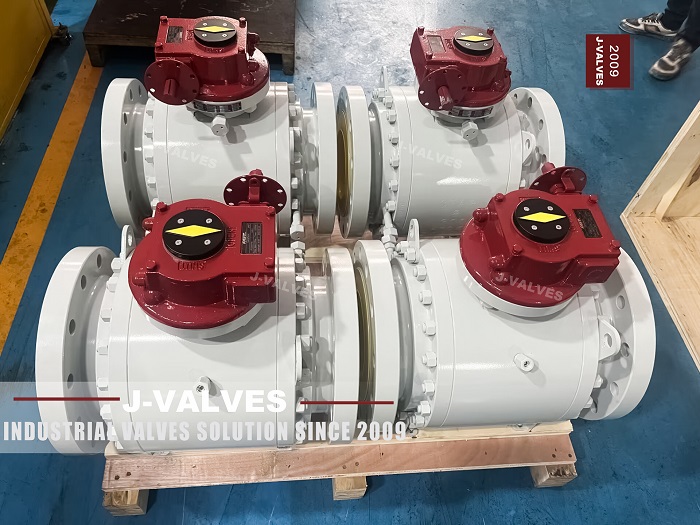

• Шаровые клапаны: пожарные испытания обычно проводится в соответствии со стандартом API 607. API 607 ​​применим к квартальным клапанам (например, шаровые клапаны ) и клапаны с неметаллическими уплотнениями.

• Клапаны затвора: пожарные испытания обычно проводятся в соответствии со стандартом API 6FA. API 6FA применим к клапанам, соответствующим стандартам API 6A и API 6D, в основном металлическими клапанами.

(2) Условия тестирования

• Шаровые клапаны:

• Температура сгорания: от 750 ° C до 1000 ° C.

• Время горения: 30 минут.

• Тестовое давление: номинальное рабочее давление клапана.

• Положение испытаний: шток клапана и проход потока хранятся в горизонтальном положении.

• Клапаны ворот:

• Температура сгорания: от 750 ° C до 1000 ° C.

• Время горения: 30 минут.

• Тестовое давление: номинальное рабочее давление клапана.

• Тестовая позиция: тестирование проводится в соответствии с фактической рабочей позицией клапана.

(3) Тестирование содержимого

• Шаровые клапаны:

• Внутренняя утечка: измерьте количество утечки сиденья клапана во время и после сгорания. Сумма утечки не должна превышать максимально допустимое значение, указанное стандартом.

• Внешняя утечка: проверьте ситуацию утечки за пределами клапана (включая соединение между стеблем клапана и корпусом клапана).

• Операционная производительность: после сжигания клапан должен быть в состоянии работать нормально под давлением номинального давления без необходимости дополнительных инструментов.

• Клапаны ворот:

• Внутренняя утечка: измерьте количество утечки сиденья клапана во время и после сгорания. Требование утечки для клапанов затвора более строгое, потому что они обычно используются в условиях труда высокого давления и большого потока.

• Внешняя утечка: проверьте ситуацию утечки за пределами клапана, особенно при соединении между стеблем клапана и корпусом клапана.

• Оперативная производительность: после сжигания клапан должен быть в состоянии нормально работать под давлением с рейтингом, но эксплуатационный крутящий момент клапана затвора может быть больше.

(4) Оценка результатов теста

• Шаровые клапаны:

• Внутренняя утечка: допускается небольшое количество утечки, но она не должна превышать максимальную сумму утечки, указанную API 607.

• Внешняя утечка: очевидная утечка не допускается.

• Оперативная производительность: клапан должен быть в состоянии работать нормально после сжигания.

• Клапаны ворот:

• Внутренняя утечка: допускается очень небольшое количество утечки, но она не должна превышать строгий стандарт, указанный API 6FA.

• Внешняя утечка: утечка вообще не допускается.

• Операционная производительность: клапан должен быть в состоянии работать нормально после сжигания, но может потребоваться более крупный эксплуатационный момент.

Iii. Сравнение Требования к пожарным тестированию

IV Предложения по выбору в практических приложениях

(1) Выбор типов клапанов в соответствии с условиями труда

• Шаровые клапаны:

• Подходит для условий труда, которые требуют быстрого открытия и закрытия, таких как аварийное отключение и частые операции.

• Подходит для трубопроводных систем со средним и низким давлением и малыми и средними диаметрами.

• Производительность пожарной сопротивления сертифицирована API 607, которая подходит для случаев с относительно высоким риском пожара.

• Клапаны ворот:

• Подходит для условий труда с большим потоком и высоким давлением, такими как основные трубопроводы паровой трубопроводы и системы питательной воды.

• Подходит для систем трубопроводов большого диаметром.

• Производительность пожарной сопротивления сертифицирована API 6FA, которая подходит для высокотемпературных и средств высокого давления.

(2) Выбор стандартов тестирования в соответствии с требованиями пожарной защиты

• API 607:

• Применимо к шаровым клапанам и другим квартальным клапанам.

• Требования к тестированию относительно снижаются и подходят для условий труда среднего и низкого давления.

• API 6FA:

• Применимо к затворным клапанам и другим металлическим заплавленным клапанам.

• Требования к тестированию являются строгими и подходящими для высокотемпературных и высоких условий труда.

(3) Выбор уровня защиты от взрыва в соответствии со стандартом Atex

• Стандарт ATEX:

• Убедитесь, что клапаны соответствуют требованиям директивы ATEX, особенно при использовании в потенциально взрывных средах.

• Уровень, защищенный от взрыва, должен быть выбран в соответствии с фактическими условиями труда, такими как зона 1, зона 2 и т. Д.

V. Резюме

В соответствии с стандартом Atex существуют значительные различия в требованиях к пожарным тестированию для шаровых клапанов и затворов . Шаровые клапаны обычно следуют стандарту API 607, с относительно снисходительными требованиями тестирования и подходят для условий труда среднего и низкого давления. Клапаны затвора обычно следуют стандарту API 6FA, со строгими требованиями к тестированию и подходят для высокотемпературных и условий труда высокого давления. При выборе клапанов пользователи должны всесторонне рассмотреть и выбирать соответствующие типы клапанов и стандарты тестирования в соответствии с фактическими условиями труда (например, давление, температура, частота работы и т. Д.), А также к пожарной защите и защите от взрыва.
