Структурное сравнение шариковых клапанов и клапанов бабочек: адаптивность к высокотемпературным условиям и условиям высокого давления с стандартной перспективы ISO

Понимание шариковых клапанов и клапанов бабочек

Шаровые клапаны

Шаровые клапаны -это квартальные клапаны, которые используют сферический шарик для управления потоком жидкостей. Шар имеет отверстие через середину, и когда клапан открыт, отверстие выравнивается с трубопроводом, позволяя жидкости проходить. Когда клапан закрыт, твердая часть мяча блокирует поток. Шаровые клапаны известны своими превосходными возможностями герметизации и часто используются в приложениях, требующих нулевой утечки.

Клапаны бабочек

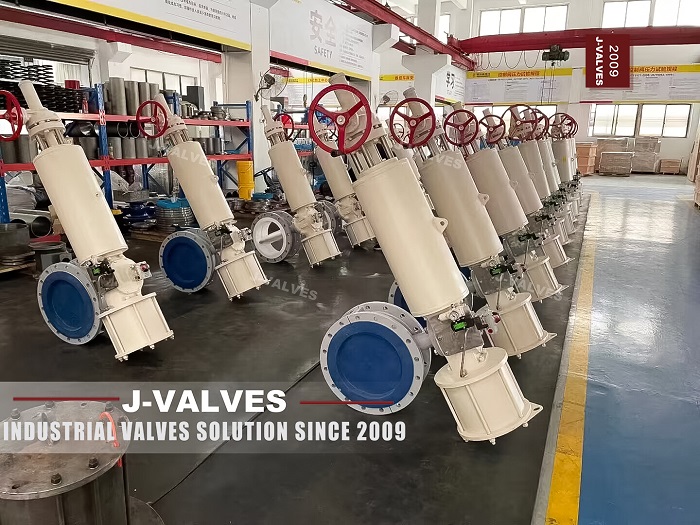

Клапаны бабочек , с другой стороны, используют плоский диск, установленный на вращающемся стебле, чтобы контролировать поток жидкостей. Диск вращается, чтобы открыть или закрыть клапан, и он остается в пути потока, даже когда клапан полностью открыт. Клапаны бабочки , как правило, более компактные и легкие по сравнению с шаровыми клапанами и обычно используются в приложениях, где пространство и вес являются критическими факторами.

Структурные различия и их влияние на производительность

Механизм герметизации

• Шаровые клапаны : механизм герметизации в шаровых клапанах включает в себя шарик, крепко прижимаясь к сиденьям с обеих сторон. Этот дизайн обеспечивает плотное уплотнение, часто достигая нулевой утечки, что делает шаровые клапаны, подходящими для применений высокого давления.

• Клапаны с бабочками : уплотнение в клапанах бабочек опирается на диск, прижимаясь к лайнеру или сиденью. В то время как современные клапаны бабочек могут достичь хорошего герметизации, они, как правило, менее эффективны в приложениях высокого давления по сравнению с шаровыми клапанами.

Путь потока и падение давления

• Шаровые клапаны : когда полностью открыты, шаровые клапаны предлагают четкое отверстие, что приводит к минимальному ограничению потока и падению давления. Это делает их идеальными для применений, требующих высоких скоростей потока и минимальной потери давления.

• Клапаны бабочек : диск в клапанах бабочек частично препятствует пути потока, даже когда он полностью открыт, что приводит к более высоким падению давления по сравнению с шаровыми клапанами . Это делает их менее подходящими для применений, требующих высоких скоростей потока и минимальных потерь давления.

Эксплуатационный крутящий момент

• Шаровые клапаны : шариковые клапаны обычно требуют более высокого рабочего крутящего момента, особенно по мере увеличения размера клапана. Это связано с большей площадью герметичной поверхности и необходимостью преодоления трения между мячом и сиденьями.

• Клапаны бабочек : клапаны бабочек обычно требуют более низкого операционного крутящего момента, что облегчает их эксплуатацию вручную или с меньшими приводами. Это особенно выгодно в приложениях большого диаметра, где необходима ручная работа.

Размер и вес

• Шаровые клапаны : шариковые клапаны имеют тенденцию быть более тяжелыми и требуют большего пространства для установки, особенно в больших размерах. Это может быть ограничивающим фактором в приложениях, где пространство является ограничением.

• Клапаны бабочек : клапаны бабочек более компактны и легки, даже в больших диаметрах, что облегчает их установку и подходящие для применений с ограниченным пространством.

Стандарты ISO и их последствия

ISO 5211: монтаж привода

• Шаровые клапаны : ISO 5211 обеспечивает стандартные размеры для монтажа привода, обеспечение совместимости и взаимозаменяемости. Это особенно важно для шариковых клапанов , которые часто требуют больших приводов из -за их более высокого операционного крутящего момента.

• Клапаны бабочек : клапаны бабочек также придерживаются ISO 5211, гарантируя, что их можно легко автоматизировать со стандартными приводами. Эта стандартизация облегчает интеграцию клапанов бабочек в автоматизированные системы управления.

ISO 10434: тестирование давления

• Шаровые клапаны : ISO 10434 описывает процедуры тестирования давления для клапанов, гарантируя, что шаровые клапаны могут противостоять указанным рейтингам давления. Этот стандарт имеет решающее значение для проверки структурной целостности и герметизации шаровых клапанов в условиях высокого давления.

• Клапаны бабочек : клапаны бабочек также испытываются в соответствии с ISO 10434, чтобы убедиться, что они соответствуют необходимым рейтингам давления. Однако из -за их дизайна им может потребоваться дополнительное подкрепление для эффективного обеспечения высокого давления.

ISO 15848: беглые выбросы

• Шаровые клапаны : ISO 15848 предоставляет руководящие принципы для тестирования беглых выбросов, обеспечивая, чтобы шаровые клапаны соответствовали строгим экологическим стандартам. Это особенно важно для применений, связанных с опасными жидкостями, где нулевая утечка имеет решающее значение.

• Клапаны бабочек : клапаны бабочек также тестируются в соответствии с ISO 15848, чтобы обеспечить минимальные беглые выбросы. Однако достижение нулевой утечки может быть более сложным из -за характера их механизма герметизации.

Сравнительный анализ

Структурная таблица сравнения
