Американские и немецкие стандартные шариковые клапаны: сравнение давления и температуры между API6D и DIN3357

Шаровые клапаны являются важными компонентами в различных промышленных применениях, включая нефтегазовые, нефтехимические и водоочистные системы. Двумя выдающимися стандартами для дизайна шаровых клапанов являются API 6D (Американский институт нефти) и DIN 3357 (Deutsches Institut Für Normung).

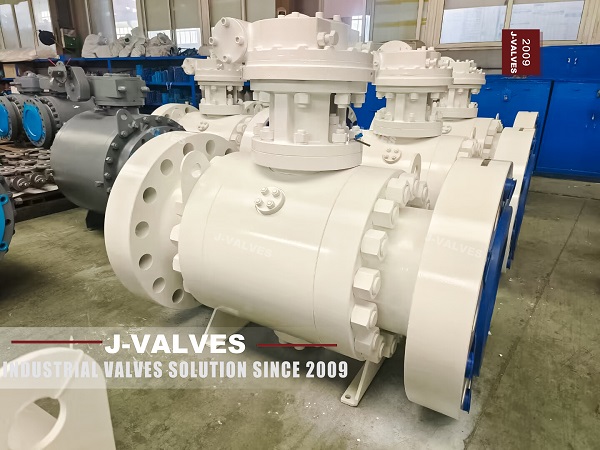

API 6D: оценок давления температуры

1.1 Обзор

API 6D является широко признанным стандартом для трубопроводных клапанов, особенно в нефтегазовой отрасли. Он определяет требования к проектированию, производству, тестированию и маркировке шариковых клапанов , чтобы они могли противостоять требовательным условиям эксплуатации.

1.2 классы давления

API 6D -шариковые клапаны обычно доступны в различных классах давления, таких как класс 150, 300, 400, 600, 900, 1500 и 2500. Каждый класс соответствует определенному максимально допустимому рабочее давление (MAWP) при заданной температуре.

1,3 температурные диапазоны

• Класс 150 : Подходит для температуры в диапазоне от -20 ° F до 100 ° F (от -29 ° C до 38 ° C).

• Класс 300 и выше : обычно подходит для температуры до 250 ° F (121 ° C). Для более высоких температур требуются конкретные материалы и конструктивные соображения.

• Специальные материалы : для применений выше 250 ° F (121 ° C) используются такие материалы, как нержавеющая сталь или сплава с высокой температурой, и оценки давления могут быть соответствующим образом скорректированы.

1.4 Требования к тестированию

API 6D требует строгих протоколов тестирования, включая гидростатические и пневматические тесты, чтобы обеспечить соответствие клапанов указанные оценки давления и температуры. Гидростатическое испытательное давление обычно в 1,5 раза больше MAWP.

DIN 3357: оценок давления

2.1 Обзор

DIN 3357 - это немецкий стандарт, который определяет требования к проектированию и производительности для шаровых клапанов , особенно те, которые используются в промышленных приложениях. Он охватывает широкий диапазон оценок давления и температуры, чтобы обеспечить совместимость с различными условиями работы.

2.2 классы давления

Шаровые клапаны DIN 3357 обычно доступны в рейтингах давления, таких как PN10, PN16, PN25, PN40, PN63 и PN100. Эти рейтинги соответствуют максимально допустимому рабочему давлению в стержнях.

2.3 температурные диапазоны

• PN10 до PN25: подходит для температуры в диапазоне от -40 ° C до 150 ° C.

• PN40 и выше: обычно подходит для температуры до 300 ° C. Для более высоких температур требуются специальные материалы и конструктивные соображения.

• Специальные материалы: для применений выше 300 ° C используются такие материалы, как нержавеющая сталь или сплавы с высокой температурой, и оценки давления могут быть соответствующим образом скорректированы.

Сравнительный анализ
